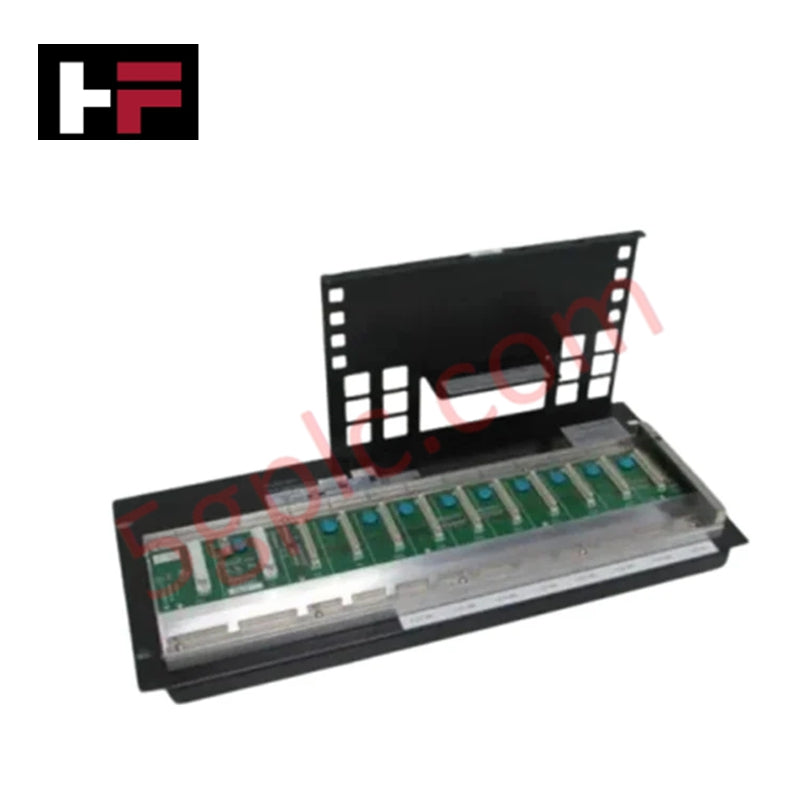

Unité d'interface de nœud dupliqué Yokogawa ANB10D-421/CU2N/NDEL

Présentation du produit

Le Yokogawa ANB10D-421/CU2N/NDEL est une unité d'interface de nœud dupliquée (NIU) à haute disponibilité Duplicated Node Interface Unit (NIU) conçue pour le système de contrôle distribué (DCS) CENTUM VP. Cette unité sert de sous-rack local ou distant critique pour les E/S, pouvant accueillir jusqu'à 8 modules FIO (Field Input/Output). La désignation "D" signifie son architecture duplexée (redondante), offrant des chemins doubles pour l'alimentation et la communication afin d'assurer une surveillance continue du processus. Cette configuration spécifique inclut les codes d'option CU2N et NDEL, qui définissent des réglages spécialisés des connecteurs de communication et un étiquetage matériel spécifique à la destination selon les normes internationales.

État : 100 % neuf et scellé d'origine usine.

Décomposition du numéro de pièce : ANB10D-421/CU2N/NDEL

Yokogawa utilise un système de codage structuré pour définir les propriétés électriques, de montage et d'interface de la NIU :

• ANB10D : Unité d'interface de nœud dupliquée (pour FIO).

• -4 : Alimentation électrique redondante double 100-120 V AC.

• 2 : Type montage en rack 19 pouces avec douille isolante.

• 1 : Type matériel fonctionnel standard.

• /CU2N : Option d'interface de communication spécifiant les types de connecteurs et le filtrage des interférences.

• /NDEL : Étiquetage spécialisé ou désignation matérielle spécifique à la destination.

Spécifications techniques

L'ANB10D-421 offre un environnement électrique robuste et redondant pour des modules E/S à haute densité.

• Nombre de slots E/S : 8 emplacements (compatible avec modules FIO analogiques, numériques et de communication)

• Bus d'interface : Bus ESB (Extended Serial Backplane)

• Alimentation : 100-120 V AC, 50/60 Hz (double redondance)

• Montage : Montage standard en rack 19 pouces (avec douille isolante)

• Tension de tenue : 1500 V AC entre les bornes d'alimentation et la terre

• Consommation de courant : Max 100 VA (à 100-120 V AC)

• Température de fonctionnement : 0 à 50°C (32 à 122°F)

• Redondance : Supporte deux unités d'alimentation PW481 et deux modules de bus EC401.

Avantages techniques

• Redondance critique pour la mission : L'ANB10D-421/CU2N/NDEL est conçu pour éliminer les points de défaillance uniques. En utilisant des alimentations redondantes doubles et des interfaces de bus ESB, l'unité garantit que les 8 modules E/S restent en ligne et communiquent avec l'unité de contrôle terrain (FCU) même en cas de défaillance d'un circuit d'alimentation ou d'un câble de communication.

• Protection contre les boucles de masse : Le "2" dans le suffixe indique la présence de douilles isolantes pour le montage en rack. Cette isolation physique empêche les interférences électriques et les boucles de masse provenant du châssis de l'armoire d'affecter les signaux sensibles, assurant une haute précision de mesure pour les modules analogiques.

• Extension évolutive des E/S : Cette NIU permet la distribution physique des modules E/S à travers l'usine. En connectant plusieurs unités ANB10D via des câbles de bus ESB YCB301, un seul contrôleur peut gérer des points terrain largement dispersés tout en maintenant une synchronisation rapide des données.

• Maintenance matérielle en ligne : Tous les composants redondants, y compris les alimentations et les modules d'interface de bus, sont échangeables à chaud. Les équipes de maintenance peuvent remplacer un composant défectueux pendant que le système est en fonctionnement, réduisant significativement le temps moyen de réparation (MTTR).

• Conception haute densité : Avec 8 emplacements dédiés dans un format 19 pouces, l'ANB10D maximise l'efficacité de l'espace dans l'armoire. Cela permet une empreinte plus compacte de la salle de contrôle tout en maintenant la dissipation thermique nécessaire à la fiabilité à long terme des composants.

FAQ

• Quelle est la différence entre ANB10D et ANB11D ?

  L'ANB10D est utilisé pour le bus ESB standard (local ou à courte distance), tandis que l'ANB11D est destiné au bus ESB optique, permettant des distances plus longues entre le contrôleur et le nœud E/S.

• Comment connecter l'ANB10D-421 à l'unité de contrôle terrain ?

  La NIU se connecte à la FCU (par exemple AFV30D ou AFV10D) à l'aide de câbles de bus ESB. Pour un système redondant, ces câbles doivent être utilisés par paires afin de maintenir le chemin de communication dupliqué.

• Cette unité inclut-elle les modules E/S ?

  Non. L'ANB10D-421/CU2N/NDEL est le châssis de base et l'ensemble d'alimentation. Vous devez commander séparément les modules E/S spécifiques (par exemple AAI141, ADV151) selon les besoins de votre projet.

• Puis-je utiliser cette unité dans un environnement 220 V AC ?

  Non. Le suffixe "-4" indique une tension nominale de 100-120 V AC. Pour des environnements alimentés en 220-240 V AC, la série ANB10D-2xx est requise.
