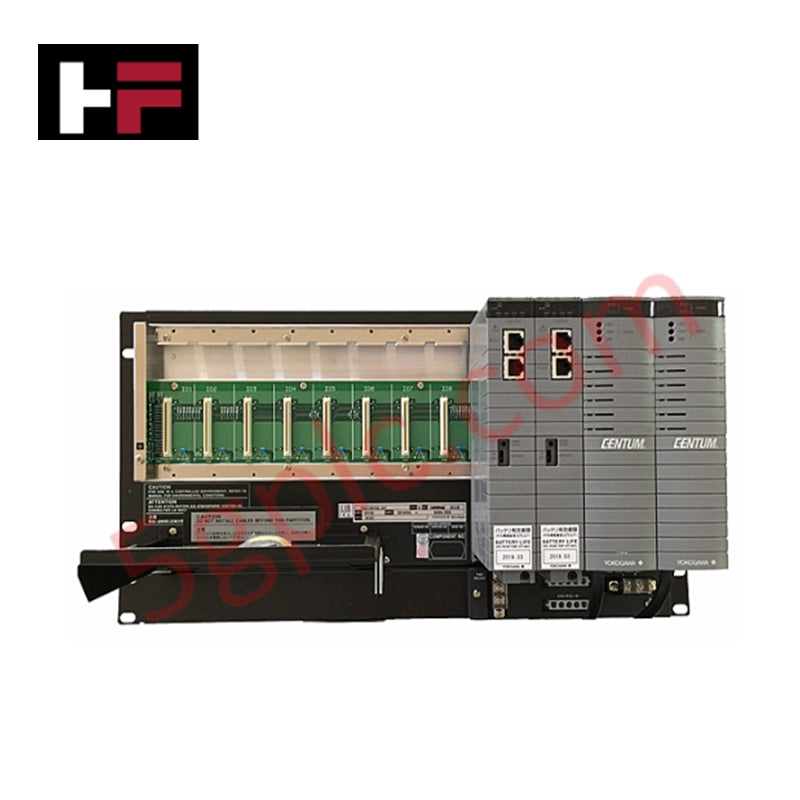

Yokogawa ANB10D-410/NDEL Unité d'Interface de Nœud CENTUM VP

Présentation du produit

Le Yokogawa ANB10D-410/NDEL fonctionne comme une dorsale de communication haute performance au sein du CENTUM VP Système de Contrôle Distribué (DCS). Cette Unité d’Interface de Nœud (NIU) fait le lien entre les modules E/S locaux et le réseau de contrôle du système, facilitant un flux de données fluide entre les appareils de terrain et l’Unité de Contrôle de Terrain (FCU). En utilisant des chemins de communication dupliqués, l’ANB10D-410/NDEL élimine les points de défaillance uniques, garantissant une visibilité continue des processus dans des environnements industriels critiques.

État : 100 % Neuf et Scellé d’Origine Usine.

Décomposition du numéro de pièce : ANB10D-410/NDEL

Yokogawa utilise un système de suffixes structuré pour définir les spécifications d’alimentation et de montage pour la série ANB10 :

• ANB10D : Unité d’Interface de Nœud Dupliquée (pour FIO).

• -4 : Alimentation électrique redondante double 100-120 V AC.

• 1 : Type montage en rack 19 pouces.

• 0 : Type matériel de base.

• /NDEL : Désignation matérielle spécialisée pour des exigences spécifiques de marquage régional ou de projet.

Spécifications techniques

L’ANB10D-410/NDEL offre les paramètres techniques suivants pour l’intégration système :

• Type de module : Unité d’Interface de Nœud (NIU)

• Redondance : Prend en charge le bus ESB dupliqué et les alimentations redondantes

• Alimentation : 100-120 V AC, 50/60 Hz

• Consommation électrique : Environ 100 VA (à pleine charge)

• Capacité E/S : Prend en charge jusqu’à 8 modules FIO par nœud

• Isolation : Isolation optique et galvanique entre le système et le terrain

• Température de fonctionnement : 0 à +55 °C (32 à 131 °F)

• Température de stockage : –20 à +70 °C (–4 à 158 °F)

• Humidité : 5 % à 95 % HR (sans condensation)

• Montage : Montage standard en rack 19 pouces ou montage sur base

Avantages techniques

• Communication tolérante aux pannes : L’architecture dupliquée maintient une transmission de données stable même en cas de défaillance d’un câble de bus. Cette redondance évite les arrêts imprévus dans des industries à enjeux élevés comme le pétrole, le gaz ou la chimie.

• Pureté du signal améliorée : Les circuits d’isolation optique bloquent les interférences électromagnétiques (EMI) pour protéger le réseau de contrôle. Cette fonction préserve l’intégrité des données sensibles dans des environnements électriquement bruyants.

• Extension système simplifiée : Le design compact pour montage en rack 19 pouces permet aux ingénieurs d’augmenter rapidement les nœuds E/S. Cela facilite les projets de modernisation en offrant une interface plug-and-play pour des points de terrain supplémentaires.

• Contrôle précis du timing : La technologie de bus propriétaire à haute vitesse assure des taux de rafraîchissement des données inférieurs à la milliseconde. Cette précision permet au DCS d’exécuter des boucles de contrôle complexes avec une grande exactitude.

Questions fréquentes

• Comment l’ANB10D-410/NDEL gère-t-il une panne d’alimentation ?

  Le module dispose d’entrées d’alimentation redondantes doubles. Si un circuit d’alimentation tombe en panne, la seconde unité prend instantanément la charge complète sans interrompre la communication du nœud.

• Puis-je installer cette unité dans un rack serveur standard ?

  Oui, l’unité respecte les dimensions standard de montage en rack 19 pouces, mais les ingénieurs doivent s’assurer d’un flux d’air adéquat et utiliser les supports de montage spécifiques Yokogawa pour une installation sécurisée.

• Que signifient les voyants LED en façade pendant le fonctionnement ?

  Les LED fournissent des données de diagnostic en temps réel. Le voyant vert « STATUS » indique un fonctionnement normal, tandis que les voyants « ERR » ou « COMM » clignotent pour signaler des défauts matériels spécifiques ou des problèmes de synchronisation du bus, facilitant ainsi le dépannage rapide.
