Détails du produit

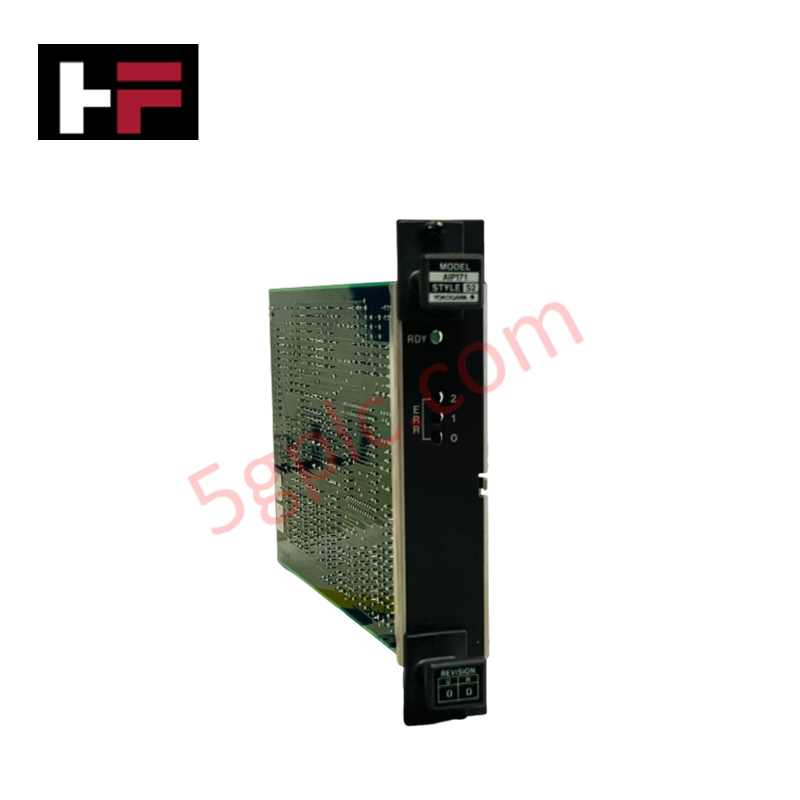

Configuré pour le pontage de télémétrie série haute vitesse et Ethernet dans les architectures DCS Yokogawa, le Yokogawa AIP171 S2 (module de commande de transceiver AIP171) assure l’exécution physique et électrique directe. Il prend en charge le routage des signaux, la conversion des protocoles d’interface et le conditionnement déterministe des trames de données entre les nœuds du réseau de terrain local et les racks de traitement central via des segments de fond de panier de 24 VCC.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AIP171 S2 |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 0,2 kg |
| Dimensions | 3,2 cm x 12 cm x 13 cm |
| Température de fonctionnement | 0 à 50 degrés C |
| Consommation électrique | 20 W |
| Fréquence du transceiver | 100 MHz à 6 GHz |
| Tension primaire | 24 VCC |
| Interfaces réseau | RS-485, RS-232, Ethernet |
| Protocoles de bus | TCP/IP, SPI, I2C, UART |
Isolation entre canaux et conditionnement des signaux différentiels
L’AIP171 S2 intègre des circuits d’isolation galvanomagnétique entre canaux, conçus pour bloquer les boucles de potentiel de terre et empêcher le couplage de transitoires haute tension avec la logique centrale du fond de panier. Les interfaces de bus différentielles (RS-485/Ethernet) utilisent des transceivers de ligne équilibrée afin de maintenir des taux élevés de réjection du mode commun dans les environnements industriels perturbés. Le module applique des protocoles stricts de conditionnement des signaux aux trames UART, I2C et SPI entrantes, en supprimant les désadaptations d’impédance de ligne et les interférences électromagnétiques avant la transmission des paquets vers le bus système DCS.
Foire aux questions
Q : L’AIP171 S2 prend-il en charge le remplacement à chaud en ligne pendant le fonctionnement actif de la station ?
R : Les limites de remplacement du module dépendent de la configuration spécifique du fond de panier du rack DCS ; le remplacement à chaud doit être vérifié en fonction de l’allocation de puissance du bus du fond de panier afin d’éviter toute interruption des communications sur les bus série actifs.
Q : Quelle source d’alimentation fournit les 20 W nécessaires au fonctionnement du module ?
R : Le module est alimenté directement par le bus de distribution de l’alimentation système 24 VCC intégré à l’ensemble du rack.
Q : Comment le module gère-t-il les différences de potentiel de terre entre les nœuds RS-485 distants ?
R : Des barrières d’isolation intégrées entre canaux découplent les masses de référence des signaux entre les ports de nœuds isolés, éliminant ainsi les courants circulants dans les boucles de terre.
Directives d’installation sur site
- Mesures de protection contre les décharges électrostatiques : Fixez toujours un bracelet antistatique relié à un point de terre vérifié avant d’insérer ou de retirer la carte du transceiver.
- Insertion mécanique : Alignez le bord de la carte de circuit imprimé avec les rails de guidage du châssis, puis poussez fermement jusqu’à l’engagement complet du mécanisme de verrouillage du fond de panier.
- Mise à la terre du blindage : Raccordez les blindages des câbles de communication à la borne de terre du châssis principal de l’instrument à une seule extrémité afin d’éviter les courants de terre circulants.
- Séparation du câblage : Acheminez les câbles de communication basse tension (RS-485, Ethernet) dans des conduits métalliques dédiés, séparés des lignes d’alimentation CA haute tension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
