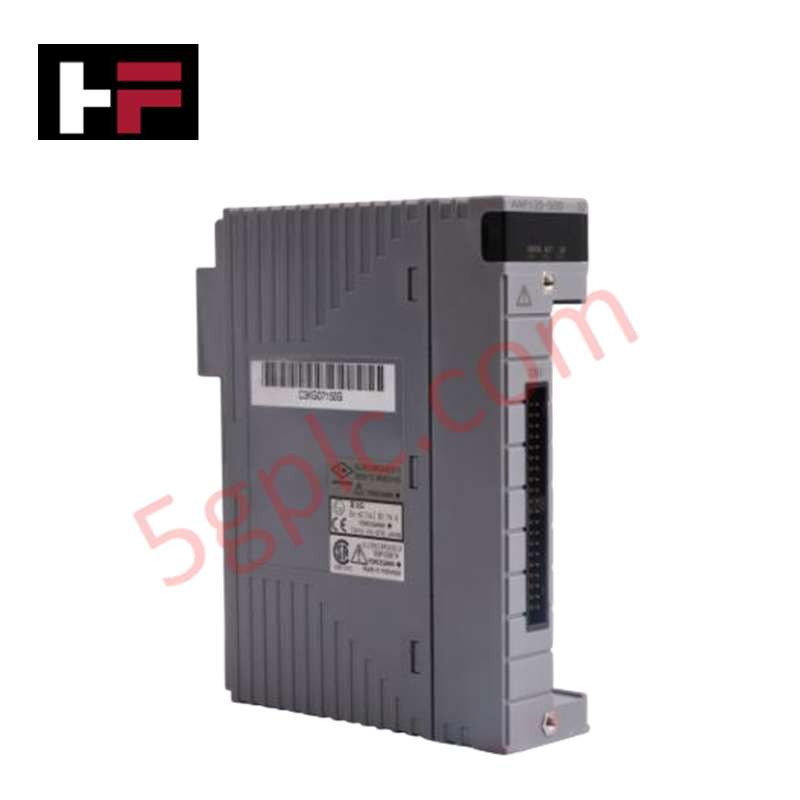

Yokogawa ACG10S-F2121 Unité Passerelle de Communication CENTUM VP

Présentation du produit

Le Yokogawa ACG10S-F2121 fonctionne comme une unité passerelle de communication haute performance conçue pour les systèmes intégrés de contrôle de production. Cette unité fait le lien entre les réseaux de contrôle locaux et les environnements Ethernet à grande échelle en utilisant une communication spécialisée en mode trame. Elle assure un flux de données ininterrompu entre les stations de contrôle terrain (FCS) et les systèmes de gestion de niveau supérieur. Nous fournissons cette unité comme équipement 100 % neuf et d’origine , prêt à être intégré immédiatement dans votre architecture d’automatisation.

Décomposition du numéro de pièce

Le code modèle ACG10S-F2121 S4 suivant le système d’identification modulaire matériel de Yokogawa :

Spécifications techniques

Le ACG10S-F2121 utilise les paramètres techniques suivants pour maintenir la stabilité du réseau :

• Interface de communication : Réseau V double redondant (10BASE-5)

• Réseau externe : Communication à grande échelle basée sur Ethernet

• Mode de fonctionnement : Mode trame pour une gestion optimisée des paquets de données

• Exigence de tension : 100-120 V AC

• Compatibilité de montage : Déploiement standard en rack 19" ou sur bureau

• Poids matériel : 0,6 kg

• Intégrité du système : Prise en charge de la redondance sans interruption

• État : Neuf d’usine, emballage d’origine

Avantages techniques

• Éliminer les goulets d’étranglement de communication : L’architecture en mode trame optimise le débit de données à travers la passerelle. Cela évite les pics de latence lors de la transmission de gros volumes de données de processus du terrain vers les réseaux Ethernet d’entreprise.

• Redondance infaillible : L’unité utilise des interfaces réseau V double redondantes. En cas de défaillance d’un câble ou d’un port, le chemin secondaire prend immédiatement le relais sans perte de données, garantissant que la station d’interface humaine (HIS) conserve une visibilité constante du processus.

• Déploiement physique polyvalent : Contrairement aux unités passerelles plus volumineuses, le ACG10S-F2121 supporte à la fois le placement sur bureau pour les stations d’ingénierie et le montage standard en rack 19 pouces pour les salles de contrôle centrales. Cette flexibilité simplifie la planification de l’agencement dans des armoires à espace limité.

• Faible impact thermique : Pesant seulement 0,6 kg et utilisant une électronique interne efficace, cette passerelle génère peu de chaleur. Cela réduit la charge de refroidissement de votre armoire de contrôle, prolongeant la durée de vie des composants électroniques sensibles adjacents.

FAQ

• Cette unité supporte-t-elle une alimentation 220 V AC ?

  Non. Le ACG10S-F2121 est spécifiquement configuré pour une alimentation 100-120 V AC. Tenter d’alimenter l’unité en 220 V causera des dommages matériels permanents. Vérifiez toujours vos alimentations locales avant l’installation.

• Comment fonctionne le basculement de redondance ?

  Les deux ports réseau V surveillent l’intégrité du signal en temps réel. Le matériel gère le basculement au niveau physique, ce qui signifie que votre logiciel DCS ne subit aucune interruption lors d’une défaillance de chemin.

• Puis-je monter cette unité dans un rack serveur standard ?

  Oui. L’unité accepte le matériel de montage standard en rack 19 pouces. Assurez-vous de maintenir un dégagement adéquat pour les câbles transceiver réseau V (10BASE-5), car ils nécessitent des rayons de courbure spécifiques.

• Quelle est la signification du réglage « Mode trame » ?

  Le mode trame permet à la passerelle de transmettre des trames de données brutes à travers le pont Ethernet sans surcharge complexe de protocole, ce qui le rend idéal pour la synchronisation à haute vitesse entre différents domaines système Yokogawa.
