Détails du produit

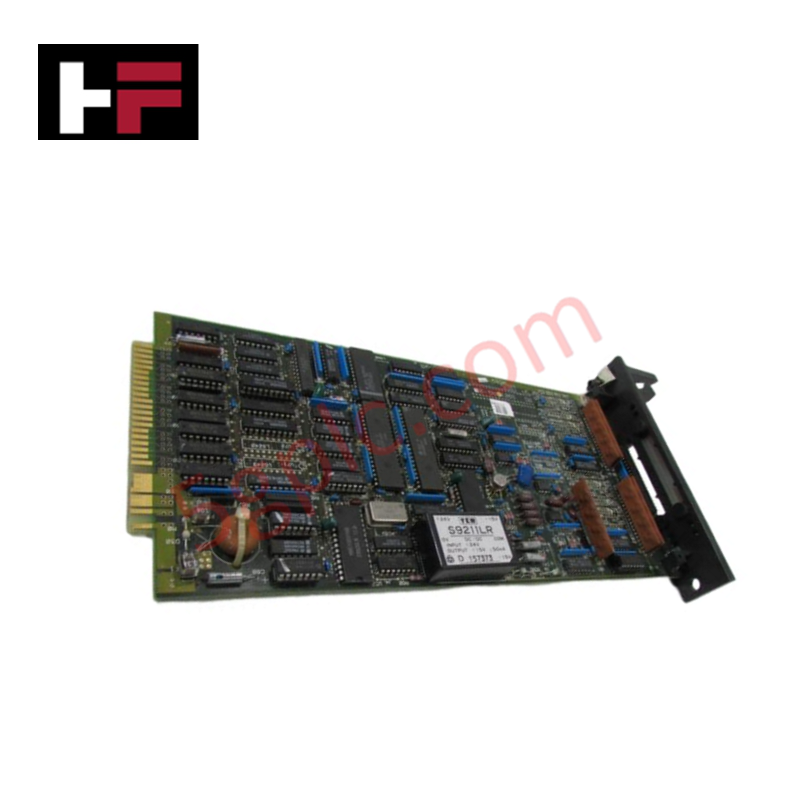

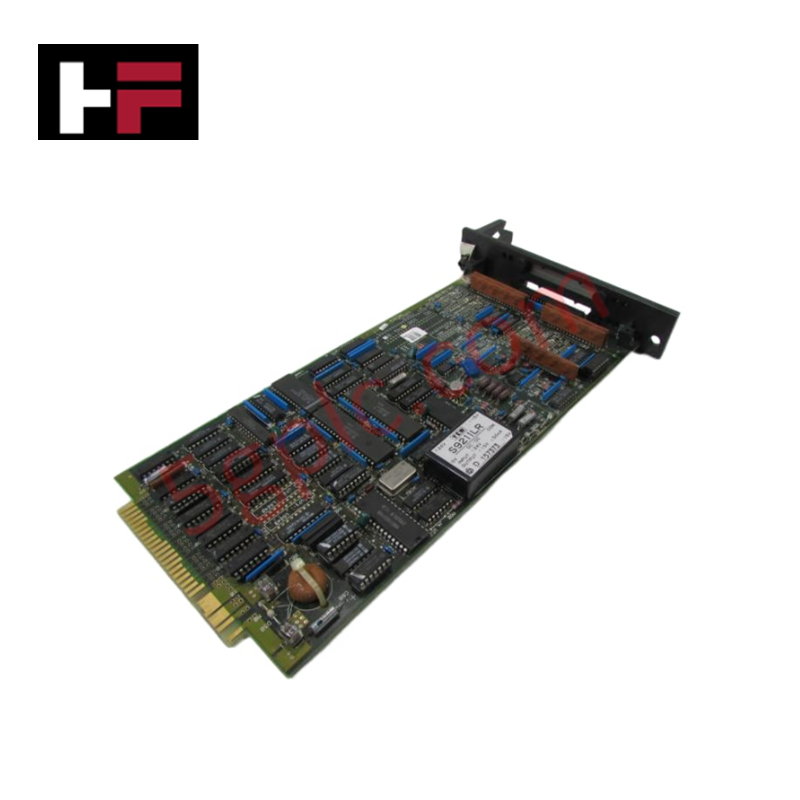

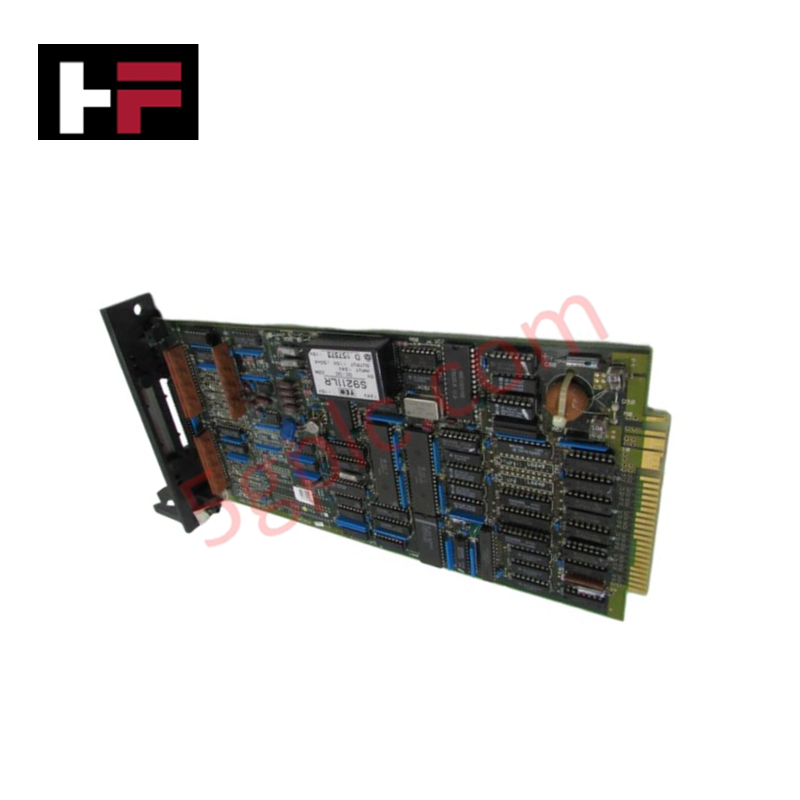

Le Yokogawa VM1*D, également catalogué comme carte module d’interface VM1*D, est un composant matériel dédié à l’acquisition continue de signaux analogiques et à l’intégration dans les racks d’automates industriels des plateformes de contrôle de procédés Yokogawa. Il traite les mesures analogiques de terrain et convertit les signaux des paramètres en données de télémétrie numériques acheminées directement via les bus de fond de panier du système.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | VM1*D (réf. pièce VM1-D) |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 0,90 lb (0,41 kg) |
| Dimensions | Dimensions standard d’un module de rack d’automate |
| Température de fonctionnement | 0 à 55 °C |
| Consommation électrique | Alimenté par le bus système du fond de panier |
| Catégorie du module | API/contrôle de machines, module/rack d’API |
| Type de sous-composant | Circuit imprimé (carte électronique) |
| Interface de signal | Traitement des signaux analogiques |
Protocole de boucle 4-20 mA HART et isolation des voies
La carte de circuit imprimé VM1*D intègre une topologie d’isolation entre les voies conçue pour protéger la logique interne du contrôleur contre les surtensions électriques côté terrain et le bruit en mode commun. Optimisé pour les interfaces standard à boucle de courant 4-20 mA et les bus d’instrumentation, le module limite les courants potentiels de boucle de masse sur les voies d’entrée analogiques. Les circuits de conditionnement du signal filtrent les interférences électromagnétiques avant de transmettre des trames de données haute résolution sur le bus du fond de panier.
Foire aux questions
Q : Quelle configuration de montage est requise pour la carte module VM1D ?
R : La VM1D est conçue comme un composant standard de module/rack d’API qui s’insère directement dans les emplacements de carte correspondants des châssis Yokogawa.
Q : Comment la carte protège-t-elle la logique de commande contre les pics de tension côté terrain ?
R : Des barrières d’isolation intégrées entre les voies découplent les boucles de câblage côté terrain des circuits électroniques internes du système, tout en supprimant les surtensions transitoires et le bruit de boucle.
Q : Un câblage d’alimentation externe est-il nécessaire pour faire fonctionner la logique de la carte VM1*D ?
R : L’alimentation de fonctionnement de la logique interne de la carte est fournie directement par l’alimentation du rack via le fond de panier dès son insertion.
Directives d’installation sur site
- Précautions contre les décharges électrostatiques : Portez un bracelet antistatique relié à la terre avant de toucher la carte de circuit imprimé ou les connecteurs de bord du fond de panier.
- Mise en place mécanique : Faites glisser la carte dans les rails du rack jusqu’à l’engagement complet du connecteur du fond de panier. Fixez les leviers de verrouillage ou les vis de retenue afin de maintenir une continuité permanente de la mise à la terre mécanique.
- Blindage des câbles : Raccordez les blindages des câbles de signal à la barre de terre principale de l’armoire en un seul point de terminaison afin d’éviter les boucles de masse du blindage.
- Séparation des conduits : Acheminez le câblage analogique basse tension dans des chemins de câbles dédiés, à l’écart des conducteurs d’alimentation CA et des charges inductives importantes.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
