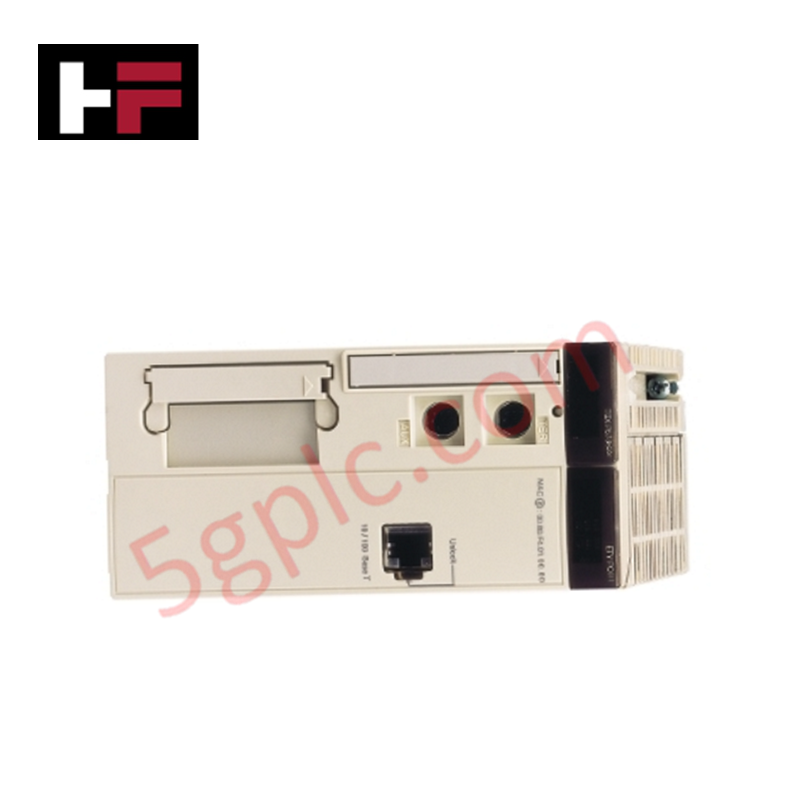

TSXP57303AM | Schneider Electric | Processeur Modicon Premium Double Format PL7

Présentation du produit

Le TSXP57303AM de Schneider Electric sert de cœur informatique central double format à haute capacité au sein de la plateforme d'automatisation Modicon Premium. Ce processeur puissant exécute des architectures d'automatisation complexes, réalisant un contrôle logique avancé, des opérations PID multi-boucles et une coordination étendue des bus de terrain via les environnements logiciels PL7 Junior ou Pro. En gérant un grand nombre d'E/S discrètes et analogiques à travers des topologies multi-racks, ce processeur coordonne la synchronisation centrale des données et l'actionnement précis sur le terrain pour les lignes de traitement chimique, les boucles d'assemblage automobile et les usines industrielles lourdes de filtration d'eau.

Spécifications techniques

Avantages techniques

• Consolidation d’architecture multi-bus double format : Les configurations d’usine complexes nécessitent souvent des interfaces matérielles autonomes distinctes pour contrôler les chemins de capteurs AS-Interface, les installations de mouvement CANopen et les lignes de télémétrie série standard. Le TSXP57303AM propose un format mécanique double largeur qui intègre nativement d’importants moteurs de communication multi-protocoles. La carte coordonne simultanément jusqu’à 8 réseaux de bus AS-Interface, 1 anneau maître CANopen et 3 modules d’infrastructure réseau distincts, permettant aux installations de relier des couches d’atelier disjointes en un seul emplacement de rack Premium.

• Extension massive d’E/S multi-racks via une mémoire à haute capacité : Les grands processus de fabrication peuvent rapidement dépasser les profils mémoire standard des automates programmables, nécessitant des mises à niveau coûteuses du processeur. Le TSXP57303AM évolue en douceur grâce à une architecture mémoire à double étage. Alors que le module de base fonctionne avec 64 Kwords d’espace programme, l’insertion d’une carte PCMCIA haute densité dans le port avant intégré débloque 384 Kwords de mémoire programme et 2688 Kwords supplémentaires de stockage de données dédié, offrant au processeur une marge suffisante pour adresser jusqu’à 1024 points discrets et 128 voies analogiques réparties sur 16 racks distants interconnectés.

• Accès double Mini-DIN haute vitesse pour liaison série : Les techniciens sur le terrain ont souvent besoin de configurer les paramètres du terminal local ou d’interroger les registres internes pendant que le processeur principal communique en continu avec un écran HMI sous-jacent. Ce module comprend deux connecteurs mini-DIN femelles intégrés indépendants directement sur la face avant du panneau. Fonctionnant jusqu’à 115 kbit/s, cette liaison double port offre aux ingénieurs de maintenance un canal de programmation dédié tandis que le port adjacent maintient un flux constant de données de visualisation du processus sans dégradation du signal.

• Moteur d'exécution multitâche prioritaire : Mélanger des interruptions de sécurité à haute fréquence ou un indexage d'encodeur à grande vitesse avec des algorithmes de contrôle de température lents et fortement amortis peut déstabiliser les vitesses de traitement PLC mono-thread standard. Le TSXP57303AM exécute un cadre applicatif très structuré contenant 1 tâche maître en arrière-plan, 1 tâche rapide et jusqu'à 64 tâches indépendantes déclenchées par événement. Les interruptions terrain en temps réel contournent instantanément la routine de balayage maître standard, traitant des commandes booléennes rapides en 0,12 microseconde pour maintenir une précision au niveau de la milliseconde sur des boucles critiques en temps pour l'emballage ou le marquage.

FAQ

• Ce module processeur TSXP57303AM est-il un article original tout neuf ?

  Oui. Nous fournissons ce produit strictement en tant qu'unité 100 % neuve, originale et scellée en usine. Le processeur arrive dans sa boîte originale authentique Schneider Electric avec tous les autocollants de sécurité d'usine intacts, des broches arrière dorées sans défaut et les documents d'inspection technique d'origine.

• Quelle est la fonction du slot de carte PCMCIA sur ce processeur double format ?

  Le slot d'interface PCMCIA avant étend les limitations physiques de mémoire du matériel de base du processeur. L'insertion d'une carte mémoire PCMCIA compatible augmente votre capacité opérationnelle en ajoutant 384 Kwords de stockage de programme applicatif et 2688 Kwords d'espace étendu pour la journalisation des données, ce qui permet au CPU de traiter un code projet volumineux et de cartographier des tables de mots étendues.

• Ce module peut-il fonctionner sur des emplacements standard à largeur simple du châssis Modicon Premium ?

  Non. Le TSXP57303AM présente une spécification physique à double largeur. Il nécessite deux emplacements adjacents sur un châssis Modicon Premium standard pour accueillir ses moteurs de communication à double carte interne et son matériel de dissipation thermique. Assurez-vous que votre châssis dispose d'un espace séquentiel suffisant avant l'installation.

• Comment le processeur gère-t-il les pannes système et de configuration ?

  Le processeur dispose d'une matrice active de voyants LED d'état sur son panneau avant pour accélérer le diagnostic des pannes. En cas d'erreur de configuration interne ou de défaillance de chute d'E/S distante, la LED verte RUN s'éteint tandis que le voyant rouge de défaut d'E/S ou le voyant rouge ERR système s'allume en continu. Simultanément, le CPU signale l'emplacement spécifique du slot ou du registre réseau dans le logiciel de programmation, orientant directement les techniciens vers le point de défaillance.
