Détails du produit

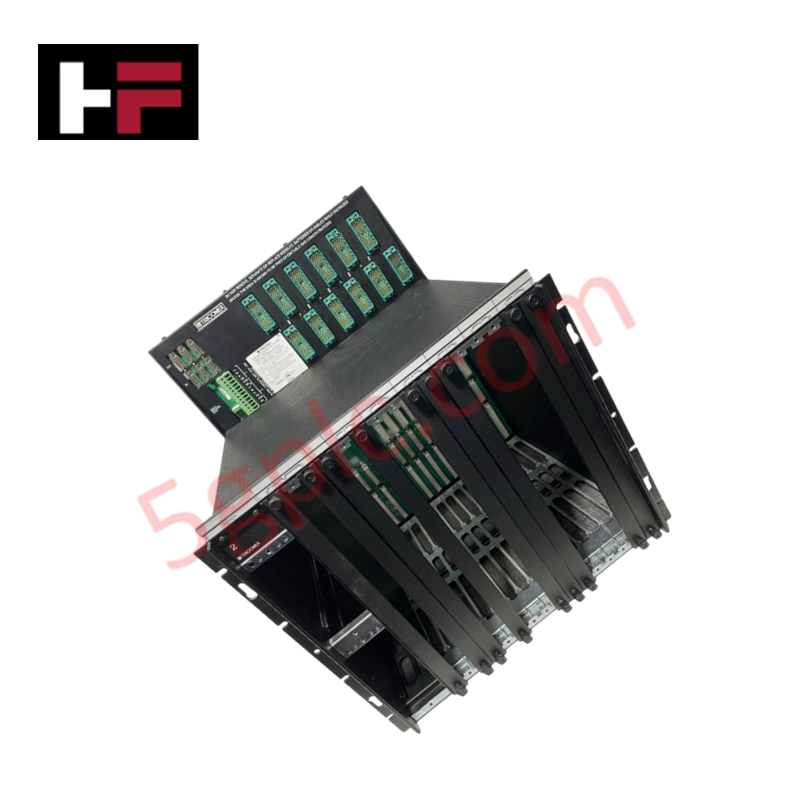

Le Triconex 3000604-100 (rév. J, désigné comme Rack 6) est un châssis haute densité principal ou d’extension conçu pour la plateforme de système instrumenté de sécurité Invensys Triconex. Fabriqué en acier de qualité industrielle et en alliage d’aluminium, ce châssis constitue l’ossature structurelle et électrique des configurations de modules à triple redondance modulaire (TMR). Il assure des connexions rigides aux barres omnibus et le routage du fond de panier entre les processeurs principaux, les modules de communication et les modules d’E/S de terrain dans les boucles critiques pour la sécurité.
Conception du fond de panier et distribution électrique
Le châssis intègre un fond de panier passif à haut débit, spécialement conçu pour prendre en charge l’interface de bus TMR propriétaire de Triconex. Une conception à deux rails d’alimentation permet l’intégration de modules d’alimentation redondants afin de maintenir le fonctionnement du système en cas de défaillance d’une seule alimentation. Un blindage local est intégré à chaque emplacement de module afin de limiter les interférences électromagnétiques (EMI) entre les circuits logiques à haut débit et les signaux côté terrain.
Caractéristiques mécaniques et installation
Conçu pour être installé en rack dans des armoires de commande industrielle, le châssis pèse 24.9 kg et prend en charge une plage de températures ambiantes de fonctionnement de 0 deg C à 60 deg C. L’unité est fournie sous la forme d’un rack vide (modules non inclus).
Consignes d’installation
- Montez le châssis dans un environnement propre, sec et exempt de vibrations, à l’intérieur d’une armoire industrielle standard.
- Vérifiez que le châssis est raccordé à la terre de l’armoire afin de maintenir la protection contre les EMI et la sécurité électrique.
- Mettez le système hors tension avant d’insérer ou de retirer des modules du fond de panier.
- Veillez à laisser un dégagement suffisant autour du châssis pour permettre la circulation de l’air et la dissipation thermique passive.
- Assurez-vous que tous les blocs d’alimentation installés sont complètement enfichés et verrouillés afin de sécuriser les connexions sur les deux rails d’alimentation redondants.
| Paramètre | Caractéristiques |
|---|---|
| Modèle | 3000604-100 Rev. J (Rack 6) |
| Marque | Invensys Triconex |
| Type de produit | Rack de châssis Tricon (sans modules) |
| Architecture | Triple redondance modulaire (TMR) |
| Type de fond de panier | Fond de panier de bus TMR passif |
| Rail d’alimentation | Deux rails d’alimentation pour blocs redondants |
| Matériaux de fabrication | Acier renforcé et alliage d’aluminium de qualité industrielle |
| Plage de températures de fonctionnement | 0 deg C à 60 deg C |
| Poids | 24.9 kg |
Foire aux questions
Q : Quelles fonctionnalités de redondance d’alimentation sont intégrées au châssis Triconex 3000604-100 ?
R : Le châssis intègre deux rails d’alimentation et prend en charge des modules d’alimentation redondants afin d’éviter toute interruption de l’alimentation.
Q : Cette unité de châssis comprend-elle des modules de commande ou d’E/S ?
R : Non, ce modèle est fourni sous la forme d’un châssis vide, sans modules préinstallés.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
