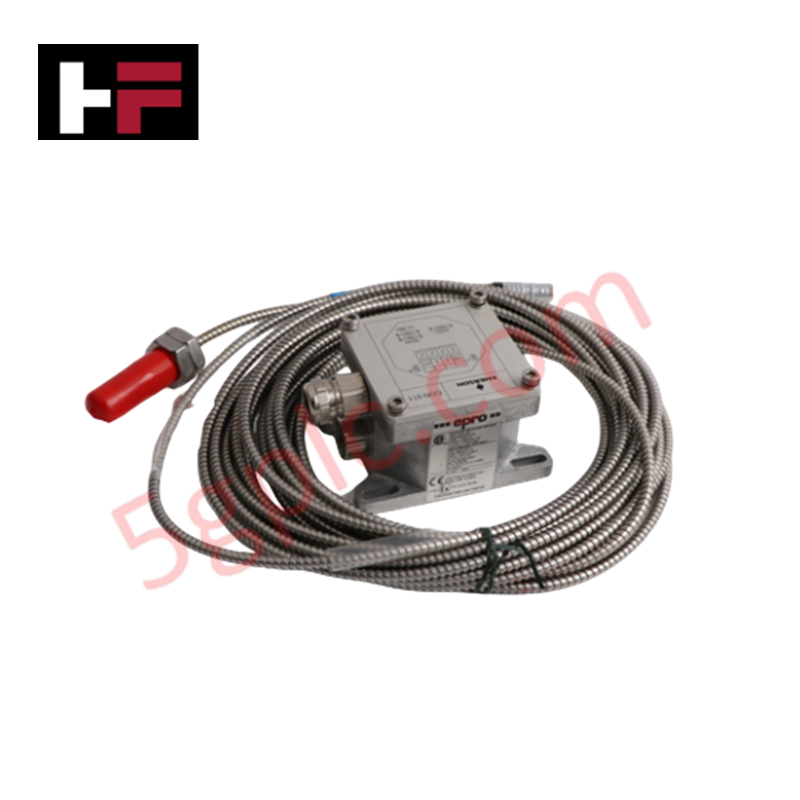

PR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mmPR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mmPR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mm
PR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mm
PR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mm
PR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mm

PR6424/010-100+CON021 | Emerson Epro | Capteur à courant de Foucault 16 mm


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : CON021+PR6424/010-100

TYPE DE PRODUIT : Capteurs de proximité

FOURNISSEUR DU PRODUIT : EMERSON


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

Configuré pour la surveillance sans contact du déplacement dans les réseaux de machines tournantes, le kit capteur à courant de Foucault Emerson Epro PR6424/010-100+CON021 (PR6424/010-100) permet l’acquisition directe et physique du déplacement dynamique radial et axial de l’arbre ainsi que de la vitesse.

Spécifications matérielles

Paramètre Spécification
Modèle PR6424/010-100+CON021
Marque Emerson Epro
Origine Non spécifiée
Poids 0,20 kg (capteur)
Dimensions Filetage manchon M18x1,5, longueur 40 mm
Température de fonctionnement -35 °C à 150 °C (capteur)
Consommation électrique 23 VCC à 32 VCC (convertisseur)
Diamètre de la sonde 16 mm

Surveillance mécanique et intégration TSI

Le capteur PR6424 utilise l’induction par courant de Foucault pour déterminer la proximité d’un arbre ferromagnétique. Pour maintenir des données valides sur la dynamique du rotor, le système nécessite un étalonnage précis de la sonde à courant de Foucault, garantissant que la sortie en tension suit fidèlement la sensibilité de 4 V/mm. Lors de l’installation, les utilisateurs doivent effectuer une validation de la tension de l’écart, visant un décalage de -10 VCC afin d’assurer que la sonde reste dans sa plage de mesure linéaire. Le système intègre une suppression des interférences croisées grâce à l’utilisation d’un câblage blindé en PTFE et d’une terminaison par connecteur Lemo, ce qui empêche les interférences électromagnétiques de corrompre le signal dynamique haute fréquence nécessaire à la détection de l’excentricité et de la vitesse du phasor-clé.

Questions fréquemment posées

Q : La longueur du câble du PR6424/010-100 peut-elle être modifiée sur le terrain ?

R : Non. Le capteur PR6424 et le convertisseur CON021 forment une chaîne de signal étalonnée en usine. Modifier la longueur du câble de 5 m modifiera l’impédance du système et la fréquence de résonance, entraînant des erreurs importantes dans la précision et la linéarité des mesures.

Q : Quelle est l’exigence concernant le matériau de l’arbre surveillé par ce capteur ?

R : Le capteur est étalonné pour de l’acier ferromagnétique (norme 42 Cr Mo4). La surveillance d’arbres fabriqués à partir de matériaux non ferromagnétiques entraînera des réponses non linéaires et une sensibilité réduite, nécessitant un réétalonnage en usine.

Consignes d’installation sur site

  1. Montage : Fixez le capteur dans un support rigide et sans vibrations. Utilisez le filetage M18x1,5 pour le positionnement, en veillant à ce que la pointe de la sonde soit dégagée de la surface de l’arbre dans toutes les conditions de fonctionnement.
  2. Réglage de l’écart : Établissez l’écart nominal d’air de 2,7 mm à l’aide d’un jeu de cales étalonné. Vérifiez que le capteur est positionné au centre de sa plage linéaire pour permettre les excursions radiales et axiales de l’arbre.
  3. Mise à la terre et blindage : Éloignez le câble coaxial blindé des lignes haute tension et des sorties de variateurs de fréquence. Raccordez toutes les masses des câbles à un bus de terre dédié aux instruments pour réduire les inductions de bruit.
  4. Entretien des connecteurs : Inspectez les connexions Lemo pour détecter la présence d’humidité ou de débris conducteurs. Assurez-vous que le mécanisme d’auto-verrouillage est complètement engagé pour éviter les pertes intermittentes de signal causées par les vibrations.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
