Détails du produit

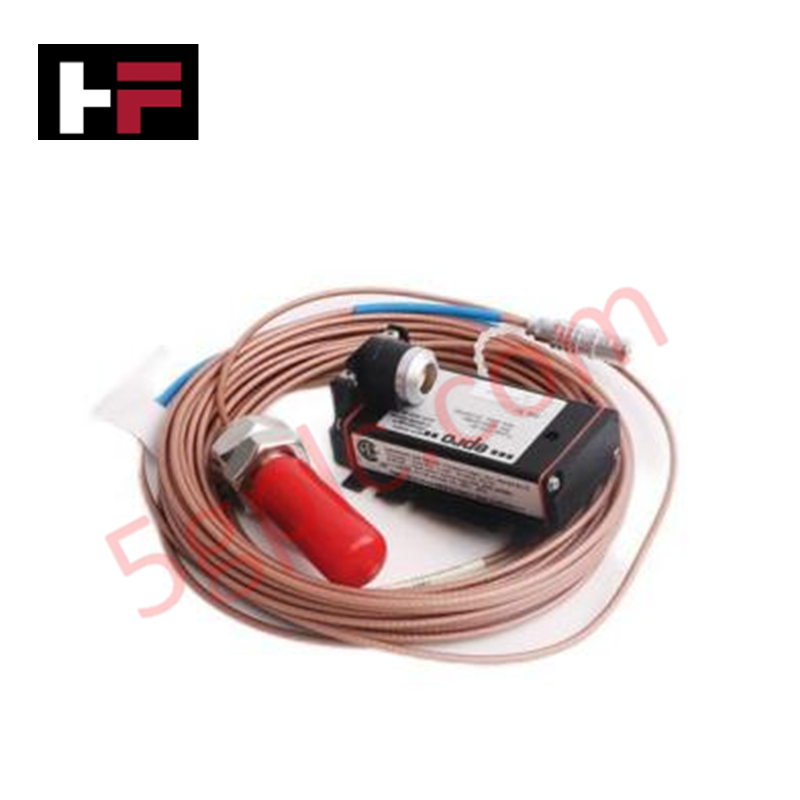

Configuré pour l’acquisition de déplacements d’arbre à haute fréquence dans les machines tournantes, le Transducteur de déplacement à courant de Foucault Emerson Epro PR6423/000-140-CN (PR6423/000-140-CN) offre une mesure directe et sans contact de la position pour la surveillance des dilatations axiales, radiales et différentielles.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/000-140-CN |
| Marque | Emerson Epro |
| Dimensions | Boîtier en acier inoxydable |
| Température de fonctionnement | -35 °C à +180 °C |
| Consommation électrique | Non spécifiée |
Surveillance mécanique et intégration TSI
La série PR6423 utilise l’induction par courant de Foucault pour mesurer le jeu entre la pointe de la sonde et un rotor métallique. Une analyse réussie de la dynamique du rotor dépend d’un étalonnage précis de la sonde à courant de Foucault, garantissant que la tension de sortie du transducteur reste proportionnelle de manière linéaire au déplacement de l’arbre. Lors de la configuration initiale, les utilisateurs doivent effectuer une validation de la tension de l’écart, visant un point central de -10 VDC afin d’assurer que le signal reste dans la plage dynamique linéaire de la sonde. Pour maintenir une capture d’onde de haute fidélité, le système utilise une suppression efficace des diaphonies en veillant à ce que les chemins coaxiaux du signal soient éloignés des sources de bruit électromagnétique, évitant ainsi toute interférence avec la surveillance de l’excentricité de l’arbre et des motifs de vibration orbitale.
Questions fréquemment posées
Q : Le transducteur PR6423/000-140-CN est-il compatible avec les convertisseurs standard de la série Epro CON ?
R : Oui, ce transducteur est conçu pour s’interfacer avec des convertisseurs à courant de Foucault compatibles Epro. Assurez-vous que le convertisseur est calibré pour une sensibilité de 8 V/mm et les caractéristiques d’impédance spécifiques à la série de sondes PR6423 afin de maintenir la précision des mesures.
Q : Le câble en PTFE peut-il être acheminé à travers des zones à haute température ?
R : La pointe du transducteur et le câble en PTFE sont conçus pour des environnements à haute température jusqu’à 180 °C. Cependant, veillez à ce que le câble soit fixé pour éviter la fatigue mécanique et qu’il soit séparé des câbles haute tension AC ou VFD afin de garantir la compatibilité électromagnétique.
Directives d’installation sur site
- Montage de la sonde : Fixez le capteur dans un support rigide et isolé des vibrations pour garantir que le déplacement mesuré soit relatif à l’arbre et non au boîtier de la machine.
- Réglage de l’écart : Utilisez un jeu de cales étalonné pour établir le jeu nominal. Vérifiez que l’écart permet l’expansion thermique complète de l’arbre ainsi que les mouvements dynamiques sans contact mécanique entre la pointe en PEEK et l’arbre.
- Mise à la terre : Raccordez la masse de la sonde à un bus de terre dédié aux instruments. Assurez-vous que le boîtier du transducteur est correctement isolé ou mis à la terre conformément aux normes d’instrumentation du site pour réduire le bruit en mode commun.
- Environnement : Assurez-vous que le boîtier classé IP66 est protégé contre les vibrations excessives afin d’éviter le desserrage des connecteurs. Inspectez périodiquement le câble pour détecter tout signe d’abrasion ou de dégradation chimique de la gaine en PTFE.
