Détails du produit

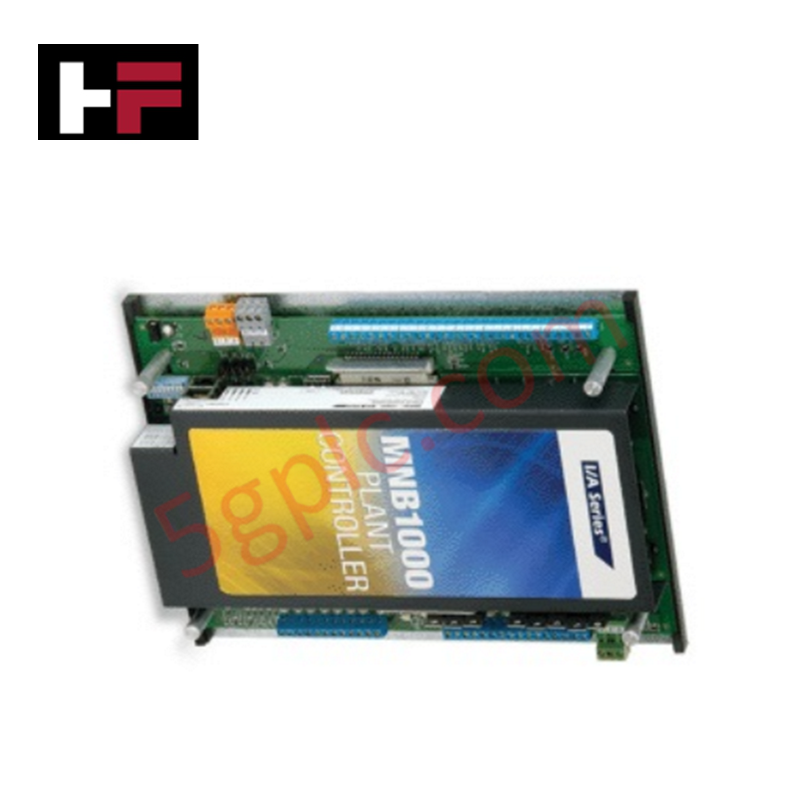

Le Schneider Electric MNB-1000, également répertorié comme contrôleur d’installation BACnet MNB-1000, fonctionne comme un composant matériel dédié à l’exécution directe des E/S physiques et au routage réseau au sein des systèmes d’automatisation des bâtiments BACnet. Il se connecte aux instruments de terrain à l’aide de 12 entrées universelles, 4 entrées numériques, 8 sorties universelles et 8 sorties numériques (Triacs), tout en prenant en charge nativement les protocoles BACnet/IP, BACnet Ethernet et MS/TP.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | MNB-1000 |
| Marque | Schneider Electric |
| Origine | France |
| Dimensions | 213 mm x 278 mm x 58 mm |
| Température de fonctionnement | -40 à +60 °C |
| Consommation électrique | 50 VA à 24 V CA |
| Type de produit | Contrôleur d’installation BACnet |
| Alimentation d’entrée | 20,4 à 30 V CA, 50/60 Hz |
| Humidité de fonctionnement | 5 % à 95 %, sans condensation |
| Entrées universelles | 12 canaux |
| Entrées numériques | 4 canaux |
| Sorties universelles | 8 canaux |
| Sorties numériques | 8 sorties Triac |
| Protocoles de communication | BACnet/IP, BACnet Ethernet, BACnet MS/TP natifs |
| Extension locale | Sensor Link (S-Link) pour les E/S distantes et les interfaces de capteurs |
Déterminisme Ethernet et évolutivité de la densité d’E/S
La plateforme MicroNet intègre deux ports Ethernet pour gérer le routage du réseau local et la distribution déterministe du trafic sur les réseaux BACnet. Conçu pour une évolution vers une forte densité d’E/S, le MNB-1000 maintient des latences prévisibles de traitement des paquets lors du routage simultané BACnet/IP et du passage du jeton de la boucle maître MS/TP. La compatibilité de la mémoire flash du firmware interne garantit la synchronisation du stockage des paramètres entre les nœuds de contrôle distribués, sans altérer les mises à jour en temps réel des points physiques.
Foire aux questions
Q : Quelle plage de tension d’entrée est requise pour l’électronique interne et comment est-elle protégée par fusible ?
A : Le module fonctionne sous 20,4 à 30 V CA à 50/60 Hz et consomme jusqu’à 50 VA à la tension nominale de 24 V CA. Le câblage de terrain doit intégrer une protection externe dimensionnée pour la charge totale du transformateur, y compris les périphériques S-Link actifs.
Q : Comment l’interface S-Link étend-elle les capacités matérielles d’E/S ?
A : Le bus propriétaire Sensor Link (S-Link) permet une communication point à point avec des capteurs distants et des unités d’affichage de pièce, libérant les canaux d’entrée universels locaux pour la surveillance principale des équipements mécaniques.
Q : Les 8 sorties numériques sont-elles des contacts de relais secs ou des interrupteurs à semi-conducteurs ?
A : Les 8 sorties numériques sont des interrupteurs Triac à semi-conducteurs conçus pour les circuits de commande CA. Elles doivent être alimentées par une source CA externe compatible avec les circuits pilotes standard des actionneurs CVC.
Directives d’installation sur site
- Monter l’unité verticalement à l’intérieur d’une armoire de commande mise à la terre, à l’aide du matériel de montage standard passant par les trous de montage prévus sur la plaque de base.
- Maintenir un espace libre autour du boîtier afin de permettre la dissipation naturelle de la chaleur par convection sur toute la plage de température ambiante de fonctionnement de -40 à +60 °C.
- Raccorder l’alimentation 24 V CA aux bornes d’alimentation dédiées, en veillant à dimensionner correctement le transformateur pour une charge minimale de 50 VA.
- Terminer le câblage de communication BACnet MS/TP à l’aide d’un câble blindé à paires torsadées. Relier le blindage à la terre à une seule extrémité afin d’éviter les boucles de terre entre les nœuds du réseau.
- Raccorder les capteurs et actionneurs de terrain aux borniers des entrées universelles et des sorties Triac conformément à la configuration de la base de données des points de l’outil WorkPlace Tech Tool programmé.
- Vérifier tout le câblage des signaux basse tension et les connexions du bus S-Link avant de mettre sous tension le bornier d’entrée principal 24 V CA.
