Détails du produit

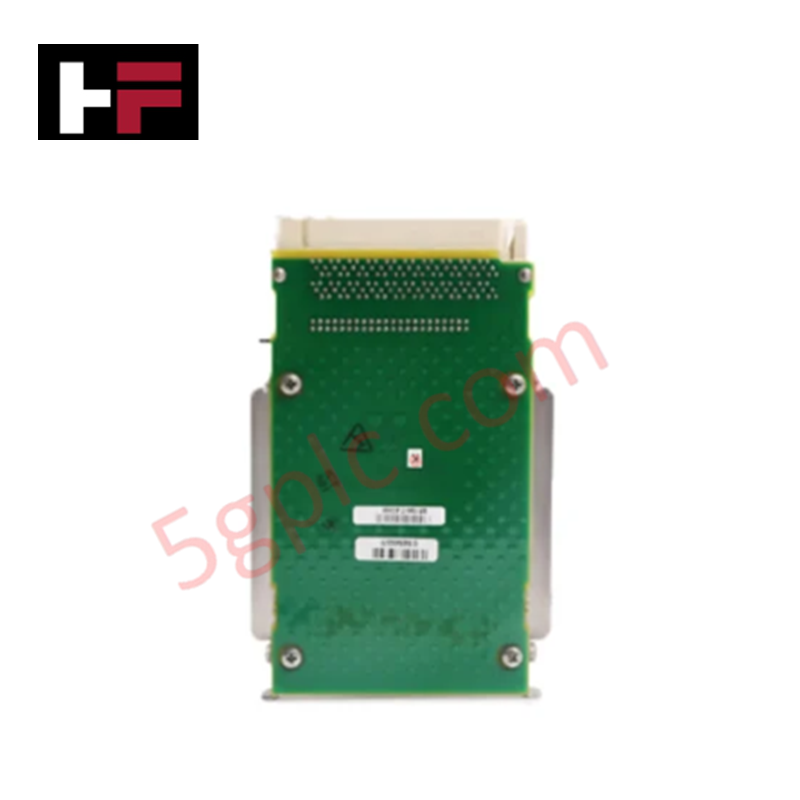

Le Honeywell SSD-D08G-4500, également référencé sous le nom de carte d’E/S numériques SSD-D08G-4500, est un composant matériel dédié au traitement haute densité des signaux discrets et au routage réseau multiprotocole dans les environnements de systèmes de contrôle Honeywell. Configurée pour gérer les états des signaux physiques, cette carte s’interface directement avec les dispositifs de terrain numériques, en convertissant 16 états d’entrée indépendants et en pilotant 16 boucles de sortie indépendantes en variables de contrôle synchronisées sur des bus de fond de panier standard. L’ensemble assure l’isolation matérielle et la logique d’exécution nécessaires au suivi des processus en temps réel sur les réseaux d’automatisation industrielle.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | SSD-D08G-4500 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,2 kg |
| Dimensions | 135 mm x 87 mm x 17 mm |
| Température de fonctionnement | -20 à +60 degrés C |
| Consommation électrique | Alimentée par le bus système 12-24 VDC |
| Type de produit | Carte d’E/S EPNI2 |
| Configuration des entrées | 16 canaux d’entrée numériques discrets |
| Configuration des sorties | 16 canaux de sortie numériques discrets |
| Protocoles pris en charge | Modbus TCP/IP, DeviceNet, CANopen |
Isolation entre canaux et limites de la passerelle multiprotocole
Le SSD-D08G-4500 intègre un blindage multicouche du circuit imprimé et une isolation galvanique afin de préserver la pureté des signaux dans les environnements DCS à signaux mixtes. Tout en gérant des circuits de logique numérique discrète en 12-24 VDC, les plans de masse internes de la carte suppriment les transitoires de commutation haute fréquence, empêchant le couplage du bruit sur les lignes de protocole des boucles HART 4-20 mA adjacentes dans les mêmes chemins de câbles. L’architecture de traitement intégrée achemine simultanément les données de terrain via les protocoles Modbus TCP/IP, DeviceNet et CANopen. Des barrières d’isolation optique à haute vitesse maintiennent l’isolation entre les canaux, protégeant la logique du fond de panier contre les boucles de masse et les surtensions électriques côté terrain.
Foire aux questions
Q : Comment le SSD-D08G-4500 assure-t-il des communications simultanées Modbus TCP/IP et DeviceNet sans délais d’arbitrage des paquets ?
R : La carte utilise un coprocesseur de communication intégré qui découple la pile Modbus TCP/IP basée sur Ethernet des émetteurs-récepteurs DeviceNet et CANopen basés sur CAN. Les états des entrées discrètes sont actualisés dans une structure de mémoire RAM à double port, permettant une interrogation simultanée sur toutes les interfaces réseau configurées.
Q : Quelles considérations thermiques s’appliquent lorsque la carte fonctionne avec une charge d’E/S maximale à proximité de +60 degrés C ?
R : Le pilotage simultané des 16 canaux de sortie numériques à pleine charge augmente la dissipation thermique interne. Bien qu’elle soit prévue pour fonctionner jusqu’à +60 degrés C, la conservation des espaces de dégagement spécifiés dans l’armoire est nécessaire pour assurer une circulation d’air convective suffisante sur les composants de la carte.
Directives d’installation sur site
- Alignez les bords de la carte sur les rails de guidage de la cage à cartes et insérez fermement le module dans le connecteur du fond de panier jusqu’à ce qu’il soit complètement en place.
- Serrez toutes les vis de retenue mécaniques du panneau avant afin de relier directement le plan de masse du module au châssis de l’armoire.
- Acheminez les conducteurs d’E/S numériques 12-24 VDC dans des chemins de câbles séparés, isolés des câbles de capteurs analogiques de faible niveau et des lignes d’alimentation CA haute tension.
- Raccordez les fils de drain des blindages réseau directement à la barre de terre centrale de l’armoire à l’aide de colliers de mise à la terre à faible impédance.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
