Détails du produit

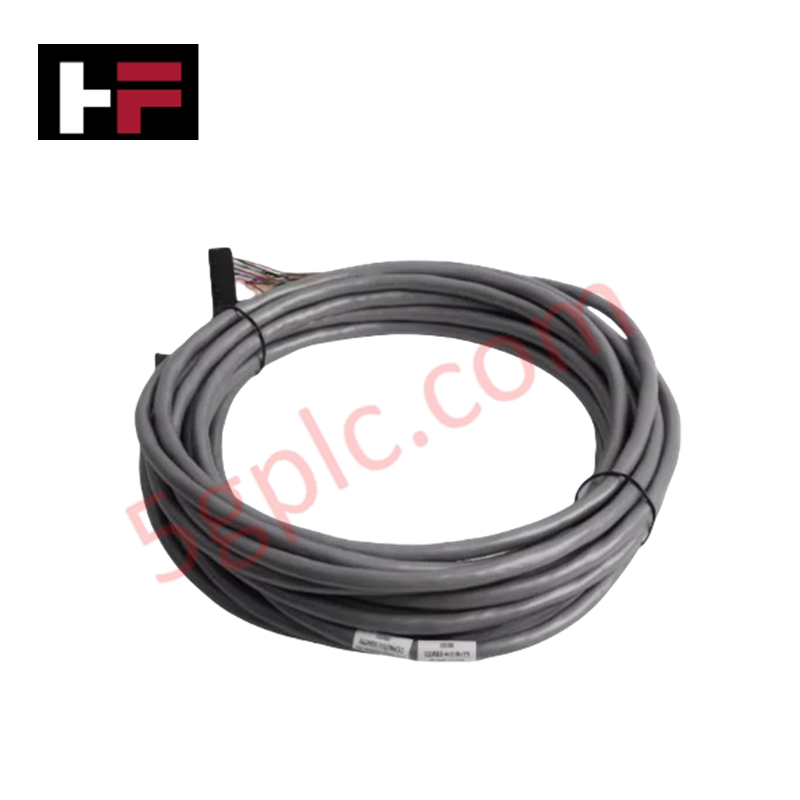

Conçu pour la distribution interne de courant continu dans les armoires des systèmes Honeywell Safety Manager, le Honeywell FS-PDC-MB24-2P (câble de distribution d’alimentation FS-PDC-MB24-2P) assure une connexion physique et électrique directe.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FS-PDC-MB24-2P |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,35 kg |
| Dimensions | 15,1 x 3 x 10 cm |
| Température de fonctionnement | -20 à 70 °C |
| Consommation électrique | Ensemble de distribution passive |
| Type de câble | Faisceau de distribution d’alimentation bipolaire |
| Tension nominale | 24 V CC nominal |
| Interface de bus | Connecteur de bus d’alimentation interne standard |
Isolation entre canaux et intégrité de la distribution d’alimentation
Le faisceau d’alimentation FS-PDC-MB24-2P achemine l’alimentation régulée de 24 V CC du fond de panier vers les différentes branches du bus interne, tout en préservant l’isolation entre les canaux de groupes distincts d’E/S de sécurité. Les conducteurs en cuivre à faible résistance minimisent la chute de tension le long du circuit de distribution CC, protégeant ainsi les cartes logiques en aval et les transmetteurs de protocole de boucle HART 4-20 mA contre le bruit sur le rail d’alimentation. Une isolation renforcée limite le couplage capacitif et empêche la diaphonie entre les signaux logiques haute vitesse et les rails d’alimentation des boucles de terrain.
Foire aux questions
Q : Le FS-PDC-MB24-2P nécessite-t-il un câblage manuel des broches avant sa mise en service ?
R : Non, le câble est muni en usine de connecteurs bipolaires détrompés, conçus pour un alignement direct broche à broche avec les connecteurs d’alimentation standard de la carte mère Safety Manager.
Q : Comment l’isolation du câble gère-t-elle la diaphonie provenant des bus de communication voisins ?
R : L’isolation de la gaine à forte rigidité diélectrique et les configurations de câblage en paire torsadée empêchent le bruit électrique induit d’affecter les circuits de boucle analogiques adjacents ou les lignes de communication série internes.
Q : Le câble peut-il être entretenu ou débranché lorsque le bus d’alimentation 24 V CC est sous tension ?
R : La déconnexion sous tension est interdite, sauf si les procédures de sécurité locales de l’armoire confirment que le retrait du connecteur n’interrompra pas les boucles de sécurité actives et ne déclenchera pas l’arrêt imprévu du contrôleur.
Directives d’installation sur site
- Vérifiez que le bus d’alimentation du système en 24 V CC est hors tension avant de brancher ou de débrancher le câble FS-PDC-MB24-2P.
- Alignez le connecteur bipolaire détrompé avec la prise d’alimentation correspondante de la carte mère, puis poussez fermement jusqu’à l’enclenchement de la languette de verrouillage.
- Respectez les chemins de cheminement des câbles spécifiés, en veillant à ce que le faisceau conserve un rayon de courbure suffisant pour éviter toute contrainte sur les sertissages des bornes.
- Acheminez les câbles de distribution d’alimentation à l’écart des lignes CA haute tension et du câblage d’onduleurs haute fréquence à l’intérieur de l’armoire de commande.
- Raccordez les chemins de mise à la terre du blindage de l’armoire à la borne de terre de protection (PE) du système avant de mettre l’ensemble du rack sous tension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
