Détails du produit

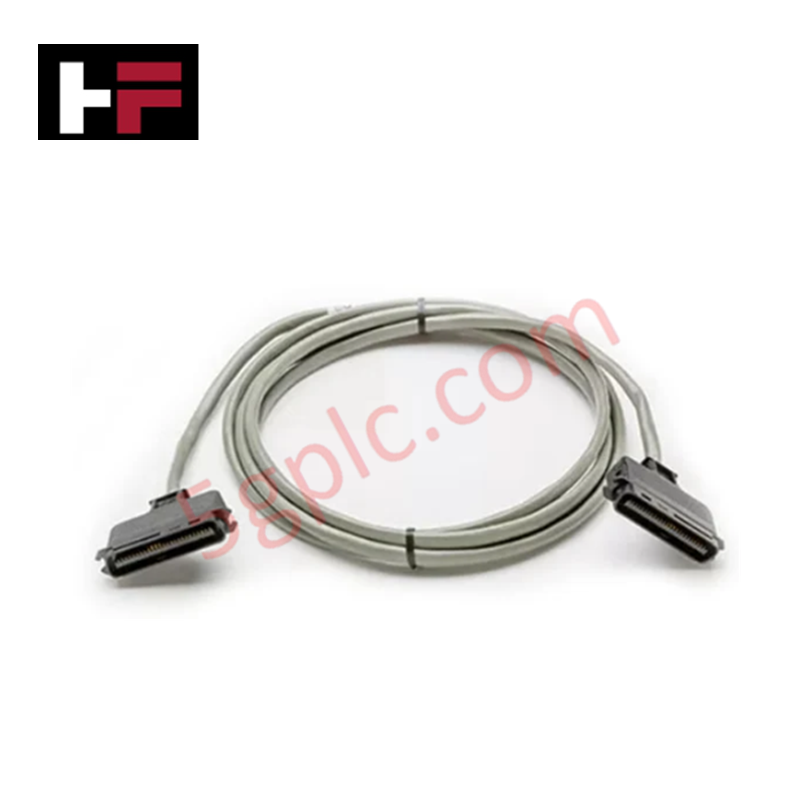

Le Honeywell 6561430051, également référencé sous le nom de câble PLC 6561430051, fonctionne comme un composant matériel dédié à la transmission de signaux analogiques et numériques entre les contrôleurs C300 et les assemblages de terminaison de terrain (FTA) au sein des plateformes Honeywell Experion PKS et TDC 3000.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 6561430051 |
| Marque | Honeywell |
| Origine | USA |
| Poids | 0,2 kg |
| Dimensions | Longueur standard d’interface de cabinet |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Conducteur de signal passif |
| Type de produit | Câble PLC |
| Systèmes compatibles | Honeywell Experion PKS, TDC 3000, contrôleur C300 |
| Compatibilité des signaux | Signaux E/S analogiques et numériques |
| Cible d’interconnexion | Contrôleur vers assemblage de terminaison de terrain (FTA) |
Caractéristiques de l’instrumentation de contrôle des procédés et DCS
Le câble 6561430051 maintient une faible diaphonie entre canaux lors du routage de lignes E/S analogiques et discrètes mixtes entre les contrôleurs C300 et les FTA. Il préserve les impédances de ligne requises pour la signalisation du protocole de boucle 4-20 mA HART, garantissant que les données de diagnostic numérique superposées aux variables de procédé analogiques passent sans distorsion. Le blindage interne dédié des conducteurs et les fils de drainage de terre à faible résistance empêchent les interférences de bruit en mode commun entre canaux de terrain adjacents, protégeant les boucles critiques contre les interférences électromagnétiques environnementales.
Questions fréquemment posées
Q : Le câble 6561430051 peut-il être connecté ou déconnecté lorsque la baie du contrôleur C300 est sous tension ?
R : Débrancher des câbles de signal sous tension entre un contrôleur et un FTA peut interrompre des boucles de contrôle actives et provoquer des déclenchements de défaut. Il est recommandé de contourner les canaux E/S concernés dans le logiciel système avant de déconnecter le câblage physique.
Q : Comment gérer les terminaisons de blindage du câble lors du câblage du système ?
R : Les fils de drainage du blindage doivent être connectés à des points de mise à la terre désignés sur le châssis du FTA ou du cadre de l’armoire à une seule extrémité afin d’éliminer les courants de boucle de terre et de maintenir l’efficacité du blindage.
Consignes d’installation sur site
- Vérifiez que l’alimentation du contrôleur C300 et l’alimentation de la boucle de terrain sont isolées ou contournées en toute sécurité avant la connexion du câble.
- Faites passer le câble par les canaux de câblage désignés du cabinet, en respectant les rayons de courbure minimaux pour éviter la fatigue des conducteurs internes.
- Alignez les broches du connecteur avec la prise correspondante sur le nœud C300 ou la carte d’interface FTA avant d’appliquer une pression ferme et droite pour l’enfichage.
- Serrez les vis papillon ou les dispositifs de verrouillage du connecteur pour sécuriser l’assemblage contre les vibrations et maintenir la stabilité du contact électrique.
- Assurez-vous que les fils de drainage du blindage sont fixés à un seul bus de mise à la terre pour empêcher les interférences électromagnétiques d’affecter les signaux de boucle analogique.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
