Détails du produit

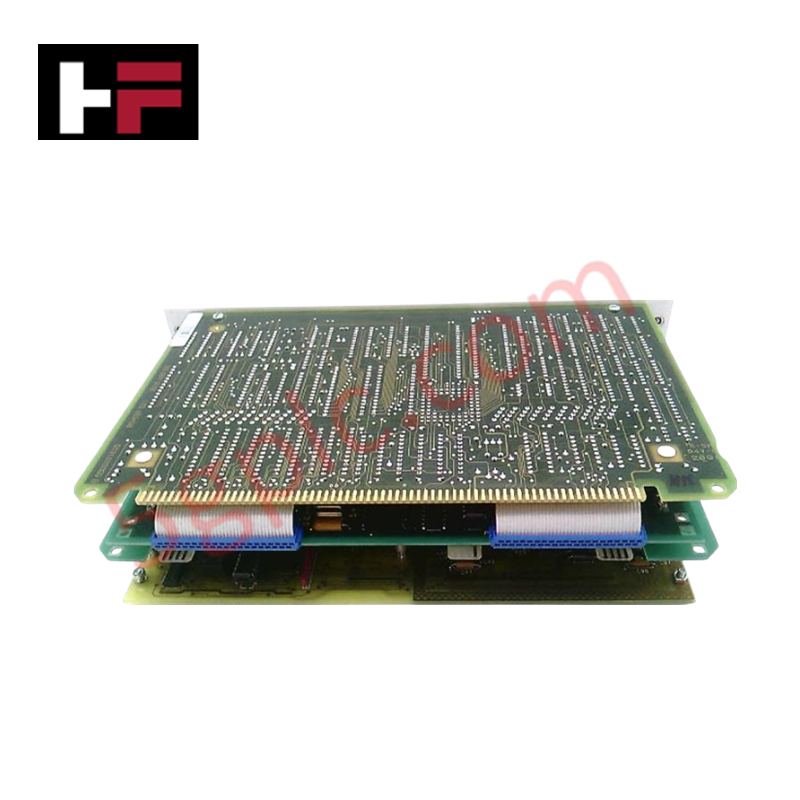

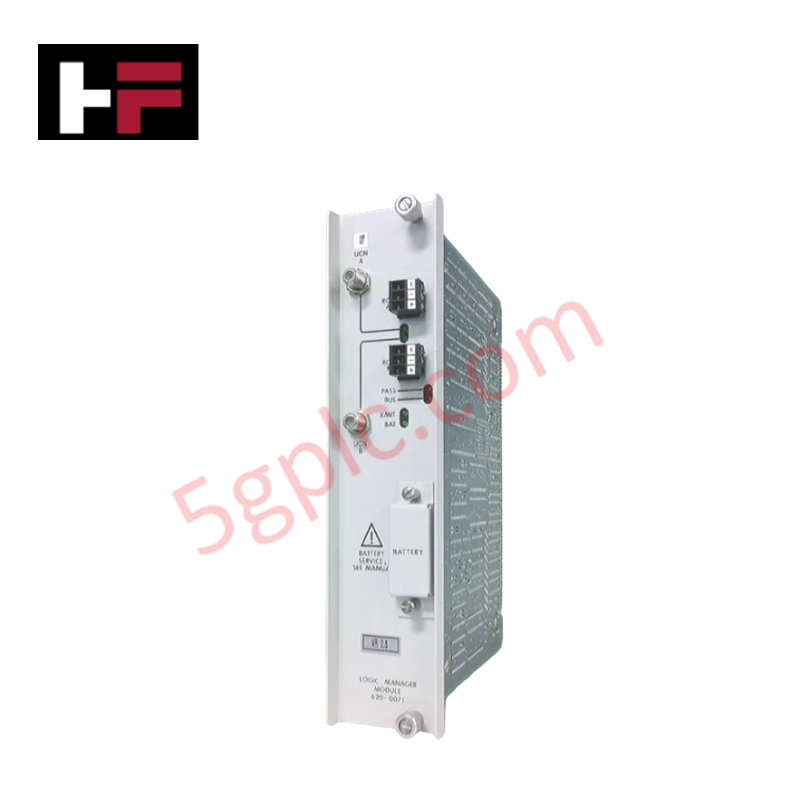

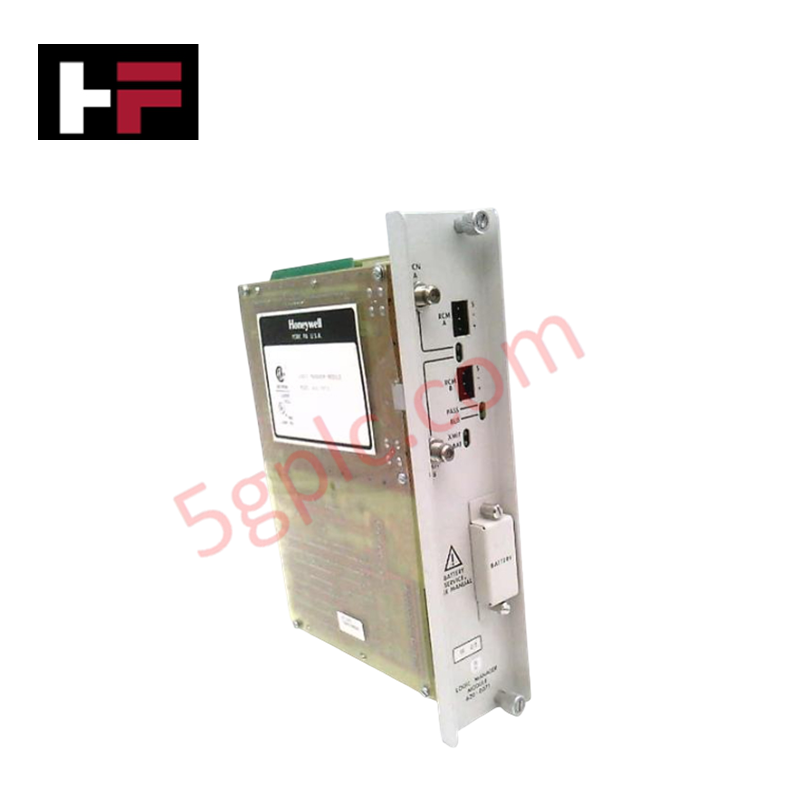

Le Honeywell 620-0071 sert de module principal 620 Logic Manager utilisé pour exécuter des tâches de traitement logique discrètes sur les plateformes de contrôleurs logiques programmables Honeywell. Le composant de la carte PC traite directement les états d'entrée et de sortie numériques via l'interface du châssis du système, gérant les ensembles d'instructions configurés par l'utilisateur sans latence de communication externe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 620-0071 |
| Marque | Honeywell |
| Origine | USA |
| Poids | 2,60 lbs |
| Dimensions | Empreinte standard IPC/620 pour emplacement en rack |
| Température de fonctionnement | 0 à 60 °C |
| Consommation électrique | Dépendante de la charge du backplane |
| Catégorie | API/Contrôle machine (Module API/Rack) |
| Construction | Assemblage de carte de circuit imprimé |
Compatibilité des réseaux déterministes Honeywell et du firmware flash
Le module de gestion logique utilise une logique de communication intégrée pour se synchroniser avec les profils d’échelle de densité d’E/S du rack local. Les opérations du bus backplane maintiennent des contraintes de synchronisation strictes et déterministes, évitant la dégradation du temps de cycle lors de l’exécution d’instructions complexes. L’architecture physique de la mémoire logique prend en charge le traitement direct des opérations binaires, correspondant aux configurations standardisées du firmware validées pour les plateformes Honeywell IPC/620.
Questions fréquemment posées
Q : Le module 620-0071 supporte-t-il l’insertion à chaud en fonctionnement dans un rack sous tension ?
R : Non. Les directives d’ingénierie standard pour cette série héritée exigent que le cadre du rack soit entièrement hors tension avant d’insérer ou de retirer la carte logique afin d’éviter toute corruption transitoire du bus ou dommage aux broches électriques.
Q : Comment le statut d’exécution est-il surveillé sur cet ensemble matériel ?
R : Le module s’appuie sur les indicateurs d’interface du backplane hôte et les voyants physiques embarqués pour signaler les états d’exécution active de la logique et détecter les erreurs de synchronisation du bus système.
Consignes d’installation sur site
- Déconnectez complètement toutes les alimentations principales du rack API cible avant toute installation physique ou retrait de la carte.
- Alignez verticalement l’assemblage de la carte le long des guides d’emplacement standard du châssis, en poussant doucement jusqu’à ce que les connecteurs arrière s’engagent complètement avec la matrice de broches du backplane.
- Serrez tous les fixateurs intégrés de la face avant pour éliminer tout risque de désalignement intermittent de la carte causé par les vibrations ambiantes de l’usine.
- Vérifiez que tous les blindages de câblage sur site sont correctement terminés sur la barre de mise à la terre à faible impédance désignée dans l’armoire locale.
