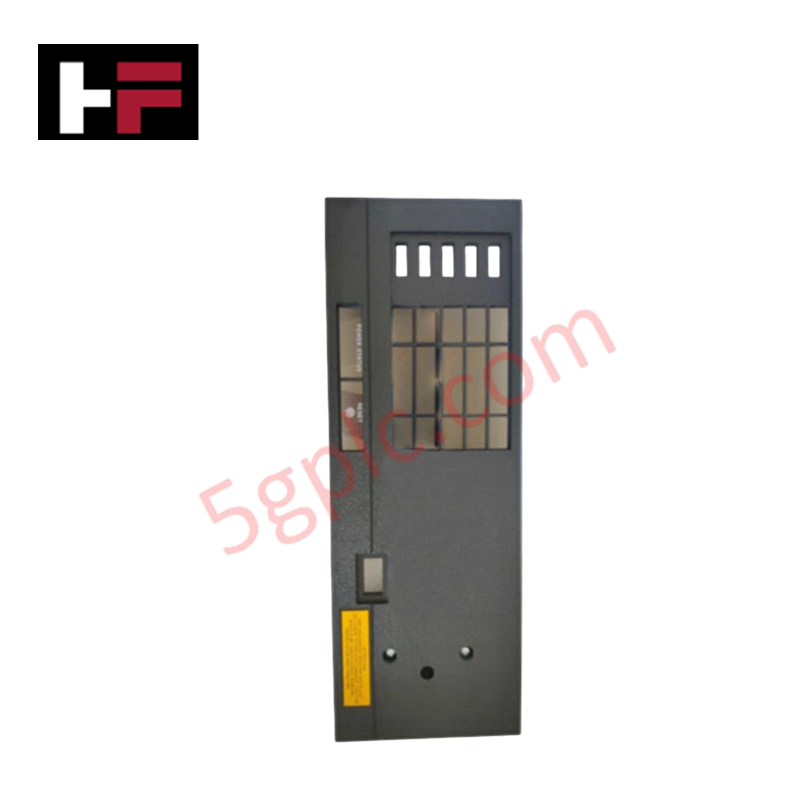

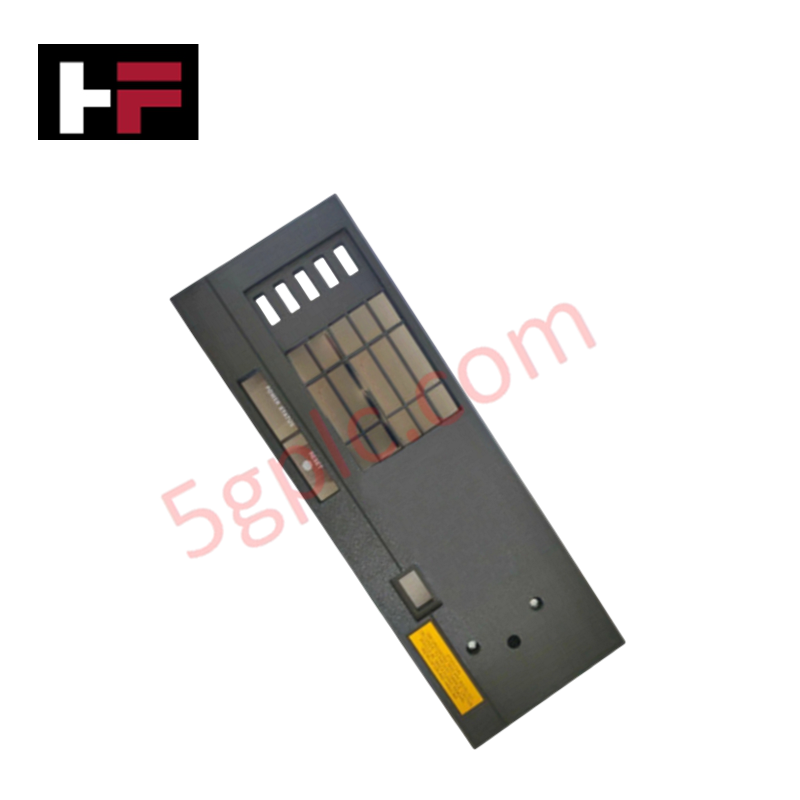

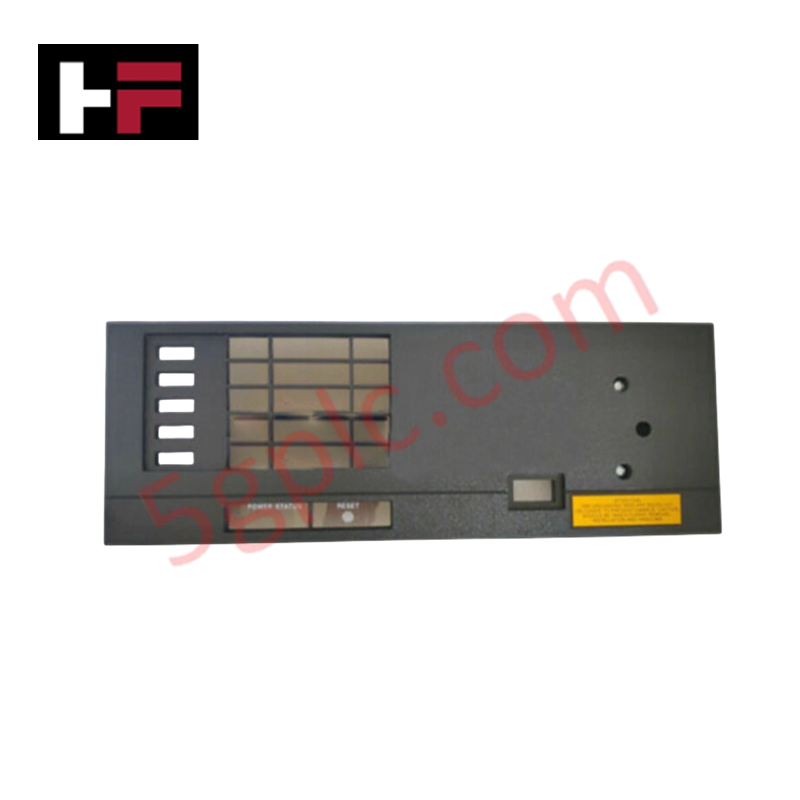

Ensemble de module de contrôle Honeywell 51400918-100

Le Honeywell 51400918-100, également référencé sous le nom de 51400918 Control Module Assembly, fonctionne comme un composant matériel dédié pour le logement structuré des modules et l’exécution des signaux au sein des plateformes Honeywell Experion PKS et TDC 3000. Il intègre des circuits de traitement localisés de 32 entrées et 16 sorties avec des nœuds de communication série RS-485 pour exécuter la logique de contrôle des processus à travers les racks système.

Spécifications matérielles

Isolation canal à canal et intégrité du signal de boucle

Le module 51400918-100 intègre des circuits d’isolation canal à canal pour empêcher les surtensions transitoires de déstabiliser la logique de traitement numérique. Lors du routage des variables terrain avec le câblage de boucle 4-20 mA HART, des optocoupleurs internes isolent les chemins d’entrée et de sortie à haute densité du bruit électrique en mode commun. Cette conception maintient la fidélité du signal, supprime les courants de boucle de masse et assure un traitement analogique et discret stable à l’intérieur des armoires de contrôle encombrées.

Questions fréquemment posées

Q : Comment le 51400918-100 gère-t-il la communication série fieldbus ?

R : L’interface physique RS-485 embarquée supporte l’exécution du protocole Modbus RTU, permettant un sondage direct maître ou esclave des instruments terrain via un câblage en paire torsadée blindée.

Q : Quelles sont les contraintes d’insertion dans le backplane lors des opérations de maintenance ?

R : Coupez l’alimentation du segment de châssis du rack ou vérifiez que les permissions de hot-swap sont activées dans le logiciel du contrôleur avant d’insérer ou de retirer le module afin d’éviter les arcs électriques entre les broches du connecteur de bord.

Consignes d’installation sur site

1. Vérifiez que les alimentations de l’armoire sont coupées et que les bracelets de mise à la terre statique sont attachés avant de manipuler le module.
2. Alignez les bords de la carte avec les rails guides de l’emplacement dans le châssis du rack Honeywell.
3. Faites glisser l’unité doucement dans le rack jusqu’à ce que les connecteurs arrière du backplane s’enclenchent complètement dans la prise du bus.
4. Serrez les vis de la face avant en haut et en bas pour assurer la continuité de la mise à la terre du châssis et verrouiller le matériel contre les vibrations mécaniques.
5. Terminez le câblage RS-485 avec des câbles en paire torsadée blindée, en veillant à placer correctement la résistance de terminaison à l’extrémité de la boucle de bus.
