Détails du produit

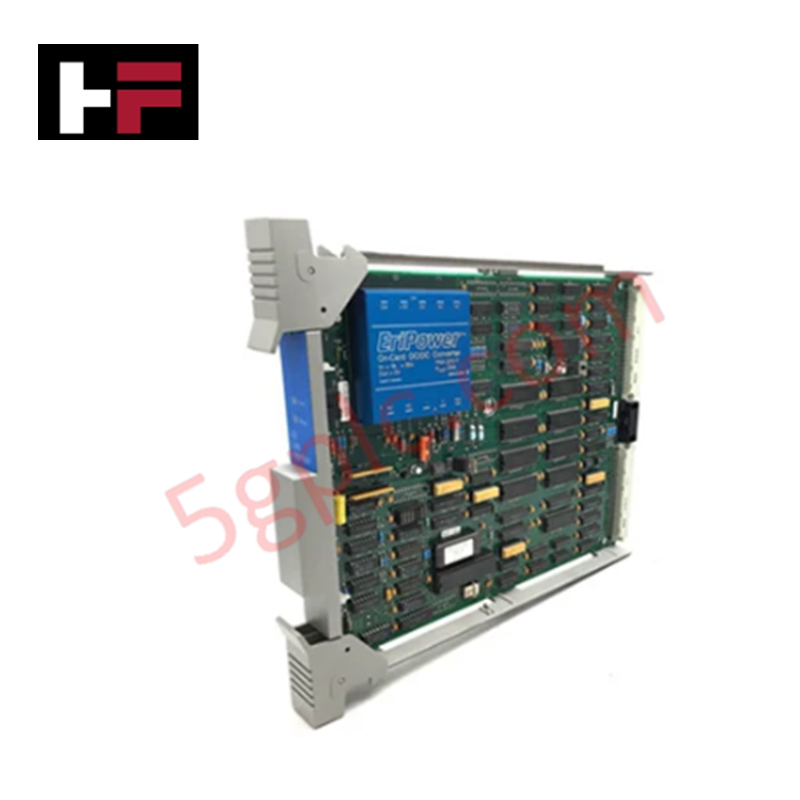

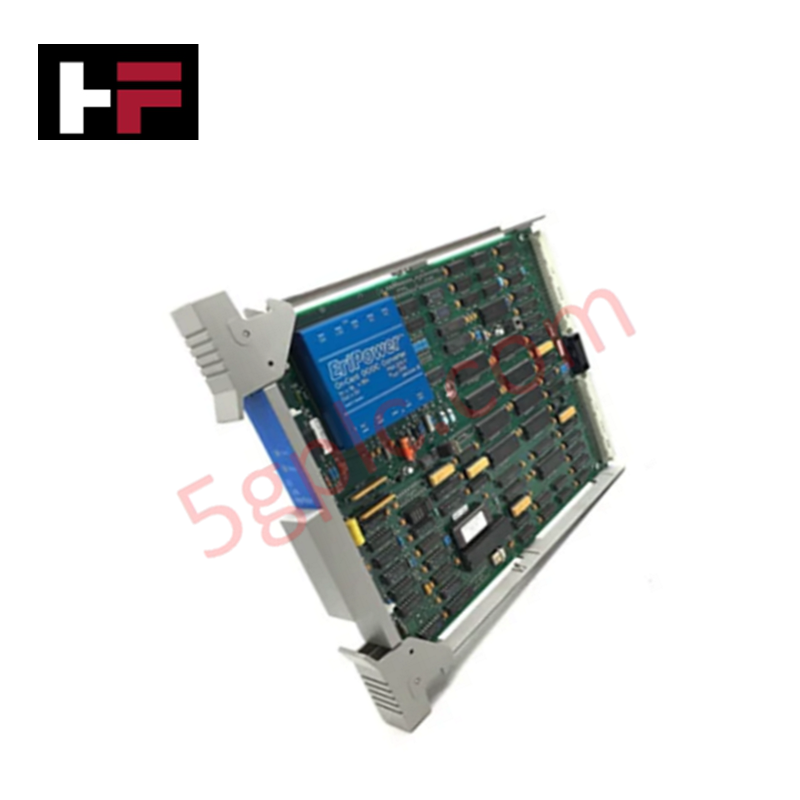

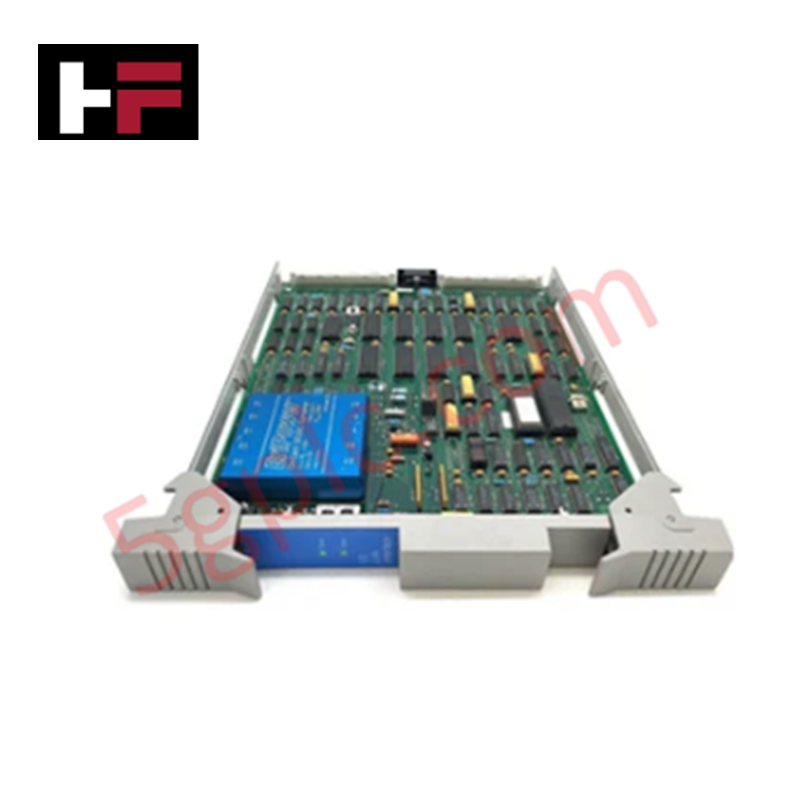

Configuré pour l’échange de données au sein des architectures du système de contrôle distribué TDC 3000, le Honeywell 51304920-100 (Module d’interface série 51304920-100) assure l’exécution physique et électrique directe de la communication série entre les contrôleurs et les instruments de terrain.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 51304920-100 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,5 kg |
| Dimensions | 216 x 160 x 30 mm |
| Ports de communication | RS-232, RS-485 |
| Compatibilité système | TDC 3000 DCS |
Contrôle des processus DCS et connectivité
Le module 51304920-100 gère le trafic de données série en supportant les normes physiques RS-232 et RS-485. Dans l’environnement DCS, cette carte d’interface maintient l’isolation canal à canal sur le bus série, ce qui empêche les différences de potentiel de masse entre les dispositifs de terrain distants et le backplane du contrôleur d’induire des erreurs de données. En fournissant un tampon de signal robuste, le module atténue les interférences électromagnétiques (EMI) typiques des câblages industriels. De plus, l’ensemble facilite l’intégration avec des instruments utilisant le protocole de boucle 4-20 mA HART lorsqu’il est utilisé avec des convertisseurs de signal appropriés, garantissant que les données de diagnostic série sont correctement fusionnées avec les boucles principales de contrôle des processus.
Questions fréquemment posées
Q : Ce module supporte-t-il le remplacement à chaud sur un rack sous tension ?
R : Le 51304920-100 n’est pas conçu pour le remplacement à chaud. Insérer ou retirer le module alors que le backplane est alimenté peut provoquer des tensions transitoires susceptibles d’endommager les tampons de communication série ou d’interrompre la communication sur le bus processeur.
Q : Y a-t-il des exigences spécifiques de terminaison pour le port RS-485 ?
R : Oui. Lors de l’utilisation du port RS-485 en configurations multi-points, assurez-vous que des résistances de terminaison de 120 Ohms sont installées aux deux extrémités physiques de la ligne de communication pour éviter les réflexions de signal et les collisions de données.
Consignes d’installation sur site
- Assurez-vous que le rack de contrôle est hors tension et que toutes les sources d’alimentation sont isolées avant l’installation du module.
- Faites glisser soigneusement le module dans l’emplacement prévu du rack, en veillant à ce que le connecteur de bord soit complètement engagé dans la prise du backplane.
- Fixez le panneau avant du module au cadre du rack à l’aide du matériel de montage fourni pour garantir la mise à la terre du châssis et la stabilité structurelle.
- Faites passer les câbles RS-232/RS-485 dans des conduits blindés, en maintenant les lignes de signal physiquement séparées des lignes d’alimentation AC haute tension afin de minimiser les inductions de bruit.
- Vérifiez l’intégrité des câbles et la résistance de terminaison avant d’établir la communication avec les instruments de terrain.
