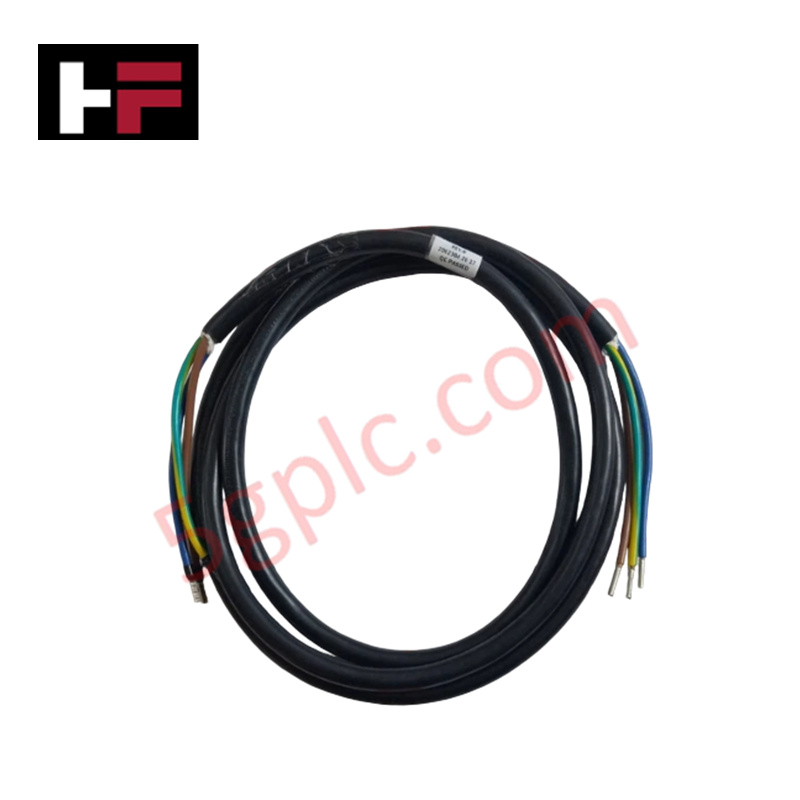

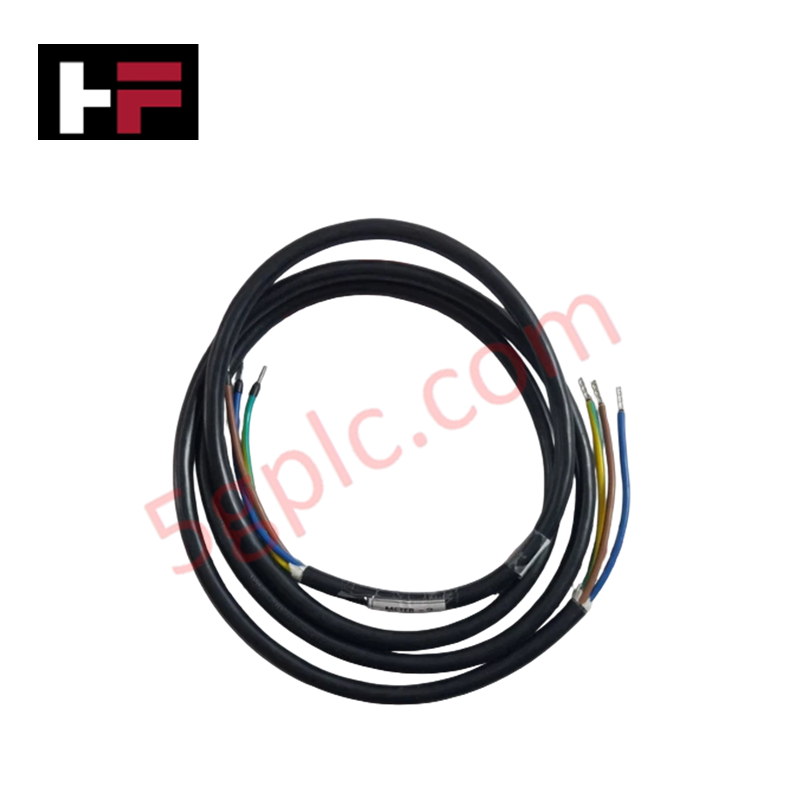

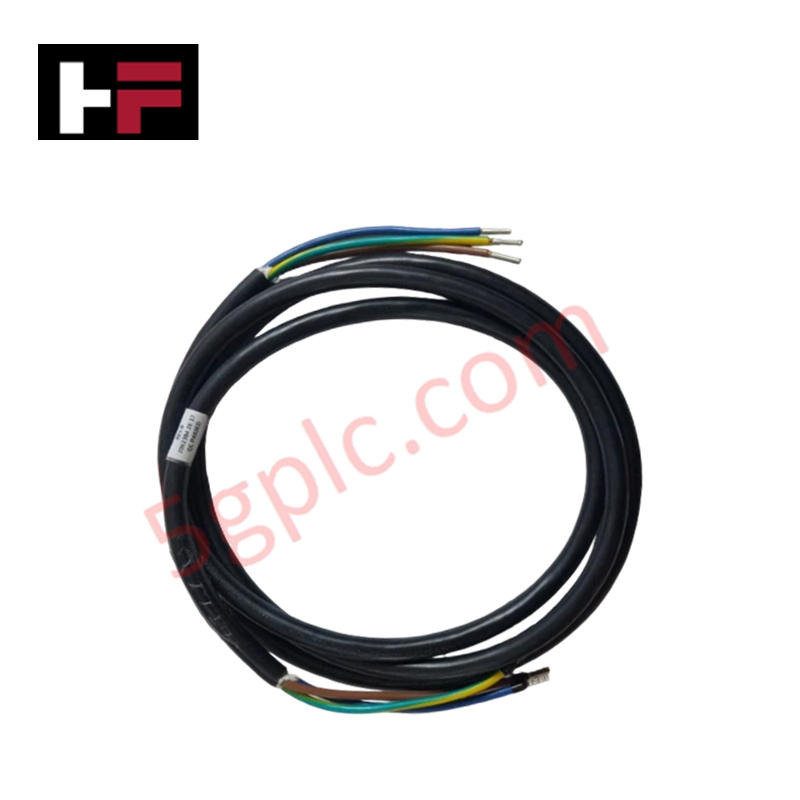

Câble de ventilateur industriel Honeywell 51109516-300

Configuré pour la transmission de puissance dans les architectures de contrôle climatique industriel et d'automatisation, le Honeywell 51109516-300 (51109516-300 Câble de ventilateur industriel) assure une exécution physique/électrique directe de la distribution de courant élevé aux ensembles de ventilateurs, soufflantes et moteurs de refroidissement industriels.

Spécifications matérielles

Caractéristiques de l’instrumentation de contrôle des procédés et DCS

L’assemblage de câble 51109516-300 garantit une alimentation stable des soufflantes de refroidissement de coffrets sans induire d’interférences électriques dans les chemins de signal du protocole HART 4-20 mA voisins. Sa tresse en acier renforcée agit comme une barrière physique, supprimant les bruits de commutation haute fréquence et les émissions harmoniques générées par les moteurs de ventilateurs. Ce blindage maintient une haute intégrité du signal et empêche les diaphonies dans les racks d’E/S à haute densité où l’isolation canal à canal et les circuits sensibles de compensation de jonction froide (CJC) sont actifs sur les modules d’entrée analogique adjacents.

Questions fréquemment posées

Q : Le câble 51109516-300 supporte-t-il la déconnexion rapide en ligne ou le remplacement à chaud des ensembles de ventilateurs ?

R : Les ensembles de ventilateurs alimentés par ce câble doivent être isolés via des disjoncteurs dédiés avant toute déconnexion. Retirer les connecteurs d’alimentation haute intensité sous charge peut provoquer des arcs électriques ou des pics de tension transitoires sur les cartes arrière adjacentes.

Q : Comment la tresse métallique est-elle mise à la terre dans l’enceinte de contrôle ?

R : La tresse extérieure en acier doit être fixée au bus de terre principal de l’enceinte au niveau de la plaque d’entrée à l’aide de colliers de mise à la terre à 360 degrés pour assurer une atténuation efficace des bruits électromagnétiques.

Consignes d’installation sur site

1. Inspecter la gaine extérieure en PVC et la tresse en acier pour détecter toute coupure, abrasion ou dommage aux broches des connecteurs avant de faire passer le câble dans le coffret.
2. Faire passer le câble de ventilateur dans des chemins de câbles dédiés à l’alimentation, en maintenant une séparation physique avec les câbles de signal analogique sensibles et de communication.
3. Respecter les rayons de courbure minimum lors du routage de l’assemblage de 8 pieds pour éviter le stress des conducteurs ou le déplacement du blindage.
4. Relier solidement la tresse en acier au barreau de terre commun du coffret en un seul point d’entrée à l’aide de colliers de mise à la terre à faible impédance.
5. Vérifier que les valeurs de couple de serrage des vis de bornier respectent les spécifications du panneau du coffret pour garantir la continuité du courant sous vibration.
