Détails du produit

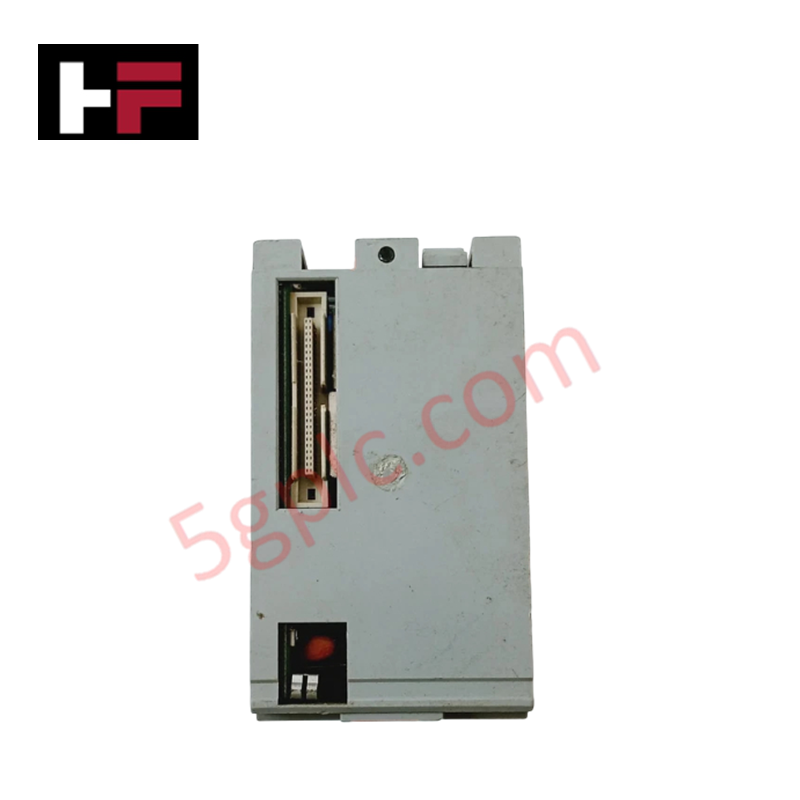

Le Honeywell 2MLR-AC22, également référencé comme module d’alimentation redondante 2MLR-AC22, est un composant matériel dédié à la distribution d’une alimentation 5 VCC à double source sur le fond de panier des plateformes MasterLogic-200.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2MLR-AC22 |
| Marque | Honeywell |
| Origine | Corée du Sud |
| Poids | Environ 0,3 kg |
| Dimensions | Environ 3,2 cm x 12,7 cm x 12,7 cm |
| Température de fonctionnement | -10 à +60 deg C |
| Consommation électrique | <= 60 VA |
| Tension d’entrée | 100-240 VCA, 50/60 Hz |
| Tension de sortie | 5 VCC +/-5% |
| Courant de sortie | 8,5 A max. |
| Tension d’ondulation | < 240 mVp-p |
| Courant d’appel | <= 30 A à 240 VCA |
| Méthode de refroidissement | Refroidissement naturel par air |
Isolation des canaux et régulation du bus d’alimentation
Le module 2MLR-AC22 intègre une isolation galvanique ainsi que des couches d’isolation optique entre les canaux dans ses circuits de conversion primaire-secondaire. L’étage de filtrage intégré limite la tension d’ondulation de sortie à moins de 240 mVp-p, préservant l’intégrité du signal dans les instruments utilisant le protocole de boucle HART 4-20 mA connectés aux modules d’E/S adjacents sur le bus de fond de panier. Les circuits internes de détection gèrent automatiquement le partage de charge et l’isolation immédiate des défauts dans les configurations de racks à double alimentation, afin d’éviter toute perturbation du bus logique lors des baisses de tension secteur.
Foire aux questions
Q : Quelle est la capacité maximale en courant fournie au fond de panier par le 2MLR-AC22 ?
A : Le module fournit une sortie régulée de 5 VCC délivrant jusqu’à 8,5 A pour l’alimentation logique du fond de panier.
Q : Le 2MLR-AC22 peut-il être remplacé alors que le système reste alimenté par un module secondaire redondant ?
A : Oui, l’unité prend en charge le remplacement à chaud lorsqu’elle est associée dans une configuration à double redondance, à condition de respecter les procédures de consignation et de sécurité relatives à l’isolation des bornes.
Directives d’installation sur site
- Vérifiez que les lignes d’alimentation CA principales sont déconnectées et hors tension avant de brancher ou de débrancher les câbles d’alimentation des bornes du module.
- Montez le module verticalement dans l’emplacement d’alimentation prévu sur le châssis de base MasterLogic-200 jusqu’à ce que les loquets de verrouillage s’enclenchent fermement.
- Raccordez l’alimentation entrante de 100-240 VCA à l’aide de conducteurs correctement dimensionnés, en veillant à connecter directement la borne de terre de protection à la barre de mise à la terre du coffret.
- Maintenez un espace libre suffisant au-dessus et au-dessous du châssis du module afin de favoriser le refroidissement naturel par air et d’éviter l’accumulation de chaleur.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
