Détails du produit

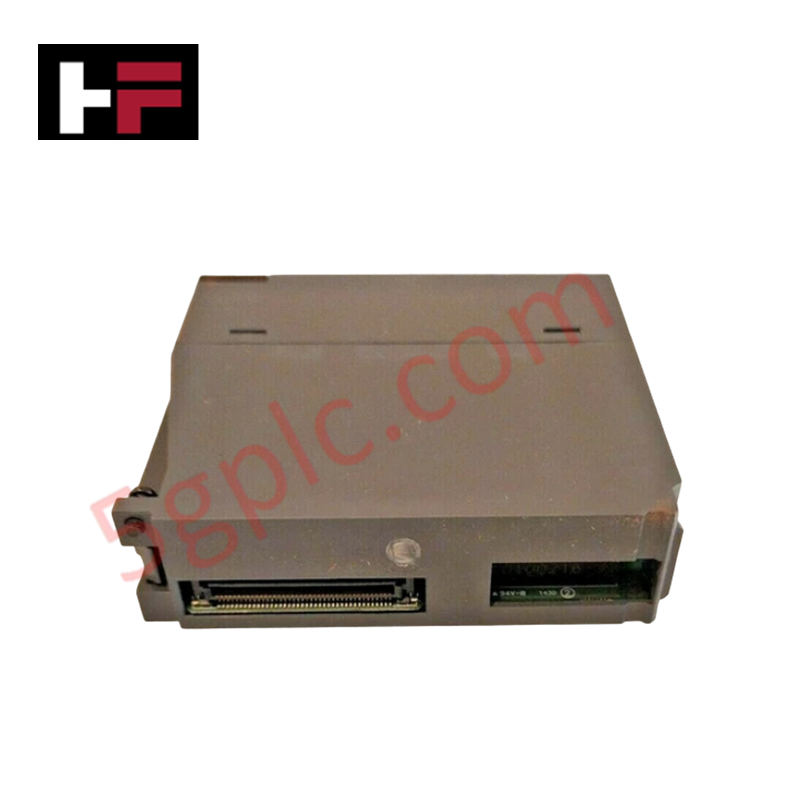

Le Honeywell 2MLF-AD8A, également répertorié comme module d’entrée analogique 2MLF-AD8A, est un composant matériel dédié à l’acquisition à grande vitesse de signaux de tension et de courant au sein des réseaux d’automates MasterLogic-200.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2MLF-AD8A |
| Marque | Honeywell |
| Origine | Corée du Sud |
| Poids | Environ 0,1 kg |
| Dimensions | 426 mm x 98 mm x 19 mm |
| Température de fonctionnement | 0 à 55 deg C |
| Consommation électrique | <= 100 mA à 24 VDC (+/-10%) |
| Canaux d’entrée | 8 entrées analogiques |
| Plages d’entrée | Tension : +/-10 V, 0-10 V, 0-5 V ; courant : 0-20 mA, 4-20 mA |
| Résolution | 12 bits |
| Vitesse de conversion | 1 ms / canal |
| Impédance d’entrée | Tension : >= 2 Mohm ; courant : <= 250 ohm |
| Isolation | Isolation par photocoupleur entre les canaux et la logique du système |
| Type de connexion | Connecteur à 40 broches |
| Section de câble recommandée | 0.3 mm2 |
Isolation des signaux de contrôle des processus et protocole d’instrumentation de terrain
Le module 2MLF-AD8A assure un traitement analogique-numérique à grande vitesse sur 8 canaux d’entrée de tension ou de courant sélectionnables. Conçu pour s’interfacer avec des instruments de processus standard tels que les transmetteurs utilisant le protocole de boucle 4-20 mA HART et les capteurs +/-10 V, le circuit intégré utilise une isolation par photocoupleur entre les bornes de câblage de terrain et le bus de fond de panier central. Une impédance d’entrée de >= 2 Mohm sur les plages de tension et de <= 250 ohm sur les boucles de courant empêche l’atténuation des signaux et les chutes de tension, préservant l’intégrité de la conversion 12 bits à un débit matériel de 1 ms par canal.
Foire aux questions
Q : Quelles plages de signaux d’entrée peuvent être configurées sur les canaux individuels du 2MLF-AD8A ?
A : Chaque canal accepte des plages de tension standard (+/-10 V, 0-10 V, 0-5 V) ou de courant (0-20 mA, 4-20 mA), configurées via le logiciel système.
Q : Comment le bruit de terre de terrain est-il isolé du fond de panier MasterLogic-200 ?
A : Le bruit électrique et les surtensions en mode commun sont bloqués par des couches d’isolation par photocoupleur situées entre les canaux d’entrée de terrain et la logique interne du système PLC.
Q : Quelle tension d’alimentation externe est nécessaire pour alimenter les circuits de traitement analogique ?
A : Le module nécessite une alimentation externe de 24 VDC (+/-10%) consommant un courant de <= 100 mA.
Directives d’installation sur site
- Coupez l’alimentation du rack du fond de panier et l’alimentation externe de la boucle 24 VDC avant d’insérer ou de retirer le module 2MLF-AD8A de son emplacement dans le châssis.
- Raccordez tous les fils entrants des capteurs 4-20 mA ou de tension au connecteur désigné à 40 broches, en utilisant des fils d’une section nominale de 0.3 mm2.
- Utilisez des câbles à paires torsadées blindées pour toutes les lignes de signaux d’entrée analogiques afin de réduire au minimum le couplage des perturbations électromagnétiques industrielles.
- Reliez les blindages des câbles à un seul point de mise à la terre du panneau, près de l’entrée de l’armoire, en évitant une mise à la terre aux deux extrémités afin de prévenir les courants de boucle de terre entre les communs de canaux non isolés.
