Détails du produit

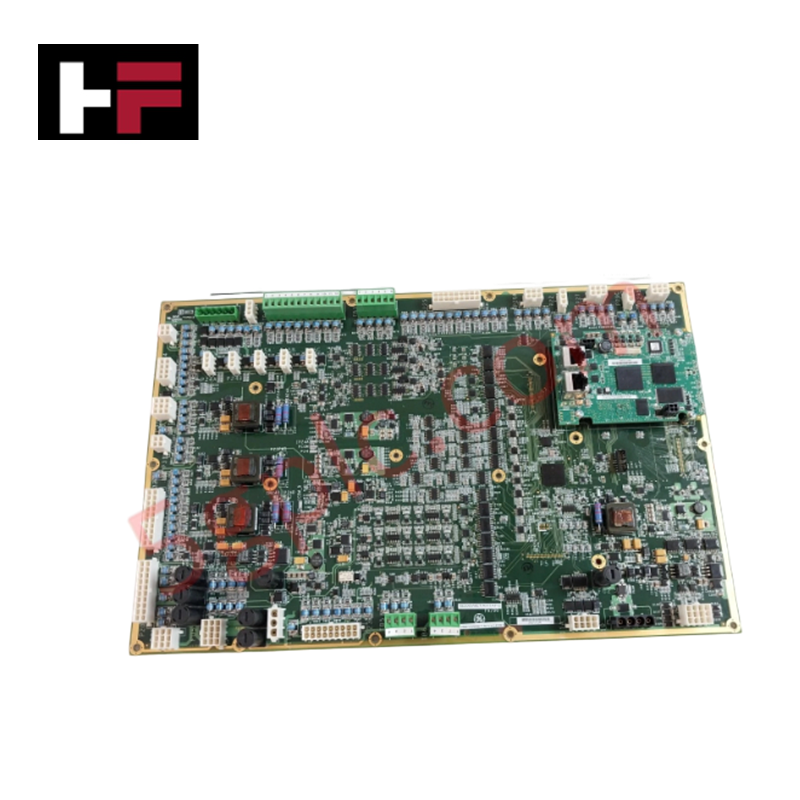

Le GE IS210BPPCH1ACA, également catalogué comme carte fille processeur IS210BPPC, fonctionne comme un composant matériel dédié au traitement localisé des signaux d’E/S et aux fonctions instrumentées de sécurité au sein des plateformes de contrôle GE Mark VIe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS210BPPCH1ACA |
| Marque | General Electric |
| Origine | États-Unis |
| Poids | 0.25 kg |
| Dimensions | 120 x 85 x 25 mm |
| Température de fonctionnement | -30 à 65 degrés C |
| Consommation électrique | 5 W |
| Acronyme fonctionnel | BPPC |
| Série du système | Mark VIe (non compatible avec Mark VIeS) |
| Type d’assemblage de carte | Assemblage modulaire spécial IS210 |
| Technologie des composants | Technologie de montage en surface (SMT) sur les deux faces de la carte |
| Protection de la carte | Revêtement de tropicalisation |
| Compatibilité avec les cartes à bornes | Cartes à bornes à redondance modulaire double et triple (TMR) |
| Matrice de révision | ACA (2 révisions fonctionnelles, 1 révision de configuration du graphisme) |
| Composants intégrés | Circuits intégrés, transistors, résistances, condensateurs, selfs, diodes, fusible, cavaliers, points de test TP |
| Ports d’interface | 2 x ports de communication en bord de carte |
Vitesse de communication du bus de fond de panier et compatibilité avec le flash du micrologiciel
Le IS210BPPCH1ACA s’interface directement avec les cartes à bornes afin de maintenir un traitement des signaux à grande vitesse et l’exécution des boucles de régulation. Les circuits intégrés embarqués gèrent la sérialisation des données en temps réel, en préservant la vitesse de communication du bus de fond de panier dans les architectures matérielles doubles et TMR. La carte prend en charge la reconfiguration automatique lors du remplacement d’un module, tout en maintenant la compatibilité avec le flash du micrologiciel lors du remplacement d’un matériel BPPB ancien par des packs BPPC. Les routines de marquage logiciel de ToolboxST permettent de valider le code de sécurité fonctionnelle et d’assurer un fonctionnement conforme dans les applications de fonctions instrumentées de sécurité (SIF) selon la norme IEC 61511.
Foire aux questions
Q : Le IS210BPPCH1ACA est-il rétrocompatible avec les anciens composants processeurs BPPB ?
R : Oui, le module BPPC peut être utilisé avec d’anciens composants BPPB sur des cartes à bornes doubles ou TMR, avec prise en charge de la reconfiguration automatique lors du remplacement.
Q : La carte processeur IS210BPPCH1ACA peut-elle être installée dans un système de sécurité Mark VIeS ?
R : Non, les systèmes Mark VIeS nécessitent des packs processeurs PBBC spécifiques se terminant par S1B ; le IS210BPPCH1ACA n’est explicitement pas compatible avec les racks Mark VIeS.
Q : Comment la vérification du code de sécurité est-elle gérée sur la carte BPPC ?
R : La carte prend en charge le marquage logiciel exécuté dans l’application ToolboxST, qui identifie le code d’application certifié pour les fonctions instrumentées de sécurité conformes à la norme IEC 61511.
Directives d’installation sur site
Assurez-vous que toutes les sources d’alimentation du système qui alimentent l’assemblage de la carte à bornes sont complètement mises hors tension avant de retirer ou d’installer la carte fille. Portez une bracelet antistatique ESD correctement mis à la terre et vérifié pendant toute la manipulation afin de protéger les composants SMT montés sur les deux faces contre les décharges électrostatiques. Alignez la carte fille sur les entretoises de montage, appuyez uniformément pour engager les ports de bord, puis fixez-la à l’aide de vis métalliques passant par les trous de montage d’usine dotés d’anneaux conducteurs, afin d’établir un circuit de mise à la terre fiable. Vérifiez que la configuration des cavaliers correspond aux exigences du système avant de remettre sous tension.
