Détails du produit

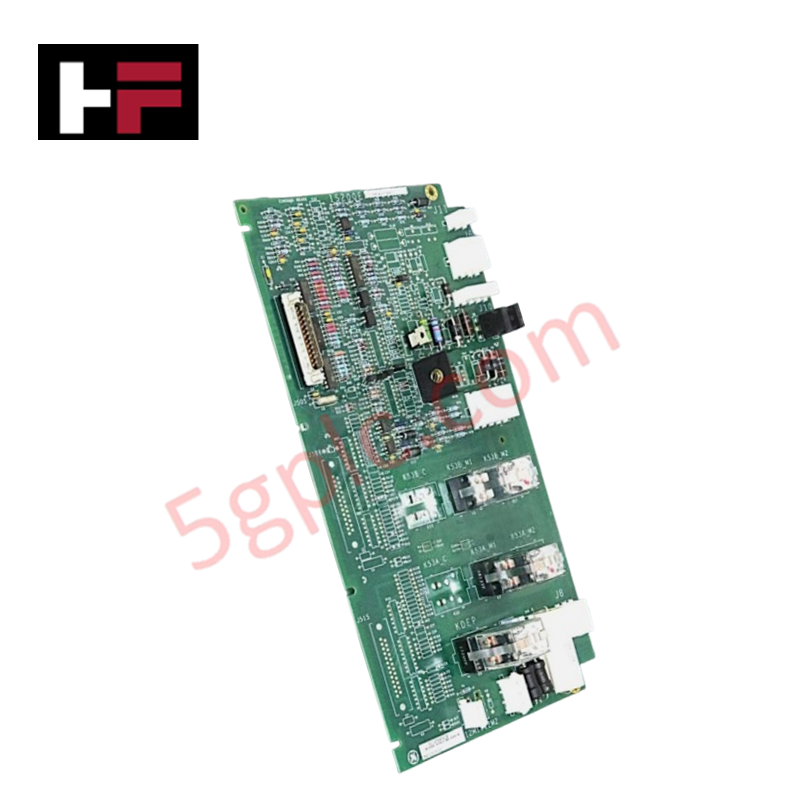

Configurée pour la gestion à grande vitesse des contacteurs et des relais pilotes dans les systèmes d’excitation EX2100, la General Electric IS200EXHSG4A (carte pilote de relais haute vitesse IS200EXHSG4A Exciter) assure l’exécution physique/électrique directe du flashage de champ, de la désexcitation et de la surveillance du retour d’état des contacteurs.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200EXHSG4A |
| Marque | General Electric |
| Origine | États-Unis (USA) |
| Type de contrôle | Simplex |
| Type de contacteur | Bobine 125 V cc |
| Capacité du pont | 500 A, 42 mm |
Contrôle industriel et intégration du firmware
L’IS200EXHSG4A s’intègre au backplane Exciter EX2100 (EBKP) pour supporter un contrôle déterministe des périphériques d’excitation. La carte utilise une logique prise en charge par le firmware pour conditionner les signaux d’état provenant de la carte de désexcitation Exciter (EDEX) et du circuit de contrôle du crowbar, transmettant ces états aux cartes d’entrée/sortie principales Exciter (EMIO) pour un traitement centralisé. Son architecture facilite la montée en densité des E/S en supportant à la fois les configurations de contrôle simplex et redondantes. Le module fournit une excitation conditionnée de 70 V cc pour les entrées de contact 41, 53A et 53B, garantissant une surveillance précise du retour d’état vers le réseau de contrôle.
Questions fréquemment posées (FAQ)
Q : Quel est le principal chemin de communication pour l’IS200EXHSG4A ?
R : La carte s’interface directement avec la carte backplane Exciter (EBKP), qui achemine les signaux d’état et de contrôle vers une seule carte EMIO en mode simplex ou vers trois cartes EMIO en configuration de contrôle redondant.
Q : Comment la carte gère-t-elle le flashage de champ et la désexcitation ?
R : La carte fournit des circuits pilotes dédiés pour les relais pilotes, y compris 53A et 53B pour le flashage de champ, ainsi que le relais KDEP pour les séquences de désexcitation, assurant une opération à grande vitesse lors des événements de transition critiques.
Directives d’installation sur site
- Montage mécanique : Installez la carte dans l’armoire de contrôle d’excitation, en veillant à l’alignement avec les connecteurs du backplane EBKP. Fixez toutes les vis de montage pour assurer une continuité de la mise à la terre électrique.
- Câblage et terminaison : Utilisez les bornes d’entrée/sortie désignées pour les connexions des bobines de contacteurs (125 V cc). Assurez-vous que tous les câbles de terrain sont dimensionnés correctement pour supporter les courants requis par les contacteurs et les relais pilotes.
- Vérification du retour d’état : Avant la mise sous tension, vérifiez la continuité des entrées de contact (41, 53A, 53B) vers la carte EXHS. Confirmez la présence de la tension d’humectation de 70 V cc aux bornes d’entrée lorsque l’alimentation d’excitation est active.
- Atténuation des interférences électromagnétiques (EMI) : Séparez le câblage de contrôle et de retour d’état des barres omnibus d’excitation à haute puissance. Utilisez des conducteurs blindés pour les lignes de signal afin d’éviter que le bruit en mode commun induit n’affecte la surveillance des états du crowbar et de la désexcitation.
