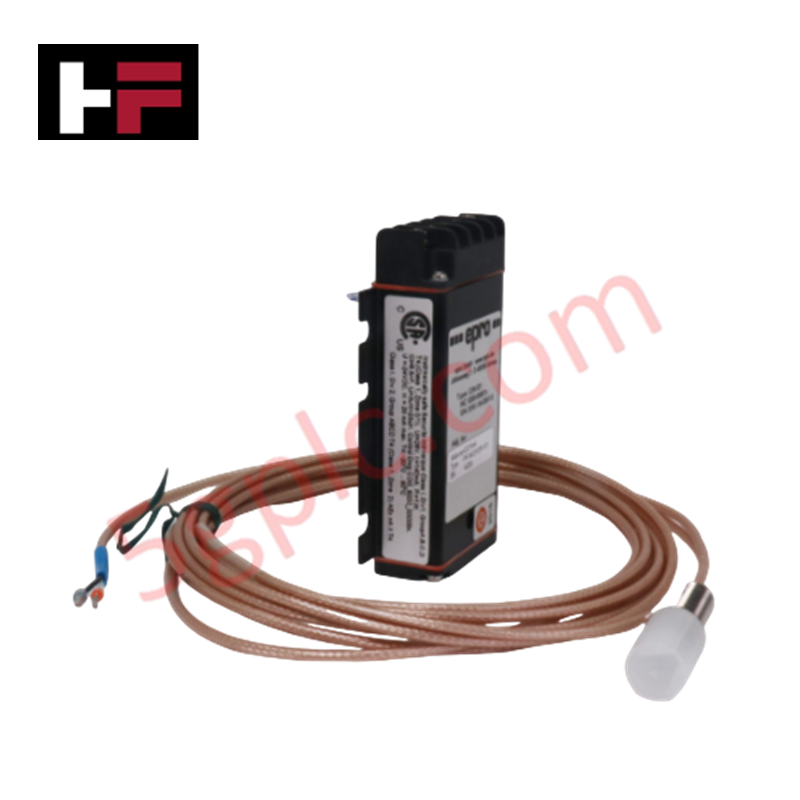

Capteurs de proximité Emerson PR6423/10R-131

L’Emerson PR6423/10R-131, également référencé comme capteur de proximité PR6423, est un composant matériel dédié à la mesure sans contact des vibrations et des déplacements au sein des plateformes Emerson AMS, PLC et DCS. L’ensemble de sonde de 8 mm s’interface avec un convertisseur de signal CON031 afin de détecter les variations de l’entrefer par rapport aux surfaces métalliques conductrices grâce aux variations d’un champ électromagnétique haute fréquence. Les variations d’impédance de la bobine inductive convertissent le mouvement physique de la cible en un signal de tension dynamique continu ou en un signal de 4 à 20 mA, sans contact mécanique physique.

Spécifications matérielles

Protocole de boucle HART 4-20 mA et isolation des canaux

Lorsqu’il est intégré au module convertisseur de signal CON031, le système de détection conditionne les mesures physiques de l’entrefer en sorties conformes au protocole de boucle HART 4-20 mA pour un traitement continu dans les architectures d’automatisation DCS. L’isolation galvanique entre les canaux découple les signaux des capteurs de terrain des plans de référence d’alimentation du rack central, empêchant les interférences de courant dues aux boucles de masse en mode commun. Les circuits internes de compensation thermique maintiennent la sensibilité de l’échelle sur toute la plage de fonctionnement de -35 à +180 °C, réduisant la dérive thermique du niveau de référence pendant les cycles de surveillance prolongés.

Foire aux questions

Q : Quels paramètres d’alimentation sont nécessaires pour mettre sous tension le système de capteur PR6423/10R-131 ? R : Le capteur reçoit l’excitation de boucle par l’intermédiaire du convertisseur de signal CON031 associé, alimenté en 24 V CC et consommant moins de 50 mA.

Q : Quelle est la réponse en fréquence et la limite de mesure physique de cette sonde de 8 mm ? R : La sonde mesure des déplacements dynamiques de l’entrefer de 0 à 3 mm sur une bande de fréquences de signal allant du CC à 8 kHz.

Directives d’installation sur site

Veillez à maintenir autour de l’extrémité de la sonde de 8 mm une zone de dégagement radial dégagée d’au moins 1,5 fois le diamètre de l’extrémité, afin d’éviter les charges inductives métalliques parasites des parois latérales. Vissez la sonde dans son support de montage à l’aide du filetage standard M12 x 1 et serrez les contre-écrous conformément aux spécifications de couple mécanique. Faites passer le câble modulaire de 3 m dans un conduit métallique rigide dédié et mis à la terre, en maintenant les lignes de signal éloignées des alimentations CA haute tension ou des connexions aux variateurs de moteur. Raccordez la tresse de blindage du câble à la structure de terre technique du système en un seul point de l’armoire afin d’éviter les courants de circulation liés aux différences de potentiel de terre.
