Détails du produit

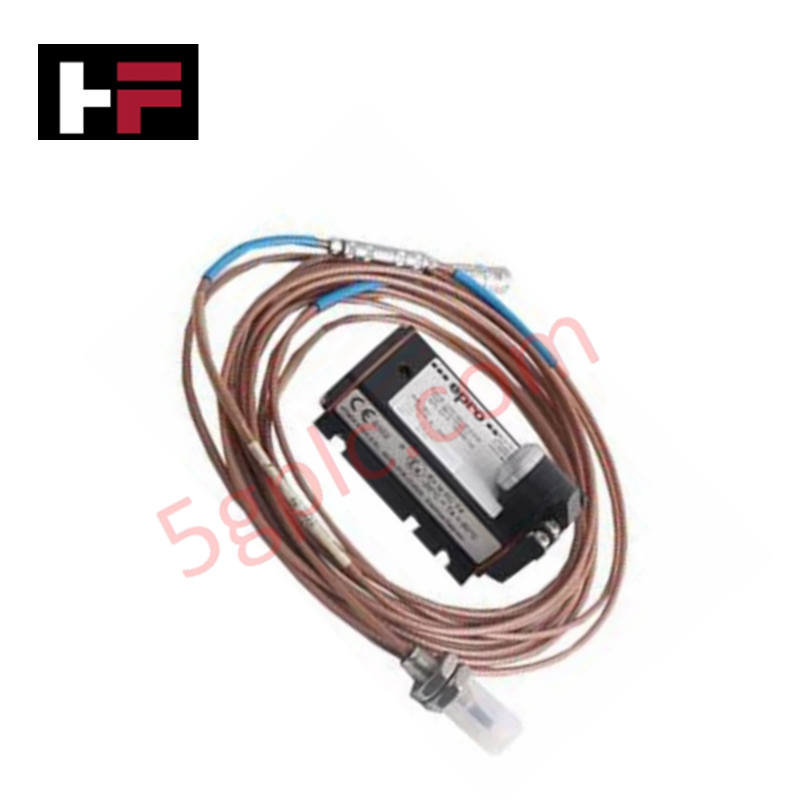

Configuré pour la mesure sans contact du déplacement dynamique et statique d’arbre dans les machines tournantes, le transducteur EMERSON PR6423/10R-010 (PR6423/10R-010) associé au convertisseur de signal CON021 offre une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/10R-010 + CON021 |
| Marque | EMERSON |
| Origine | USA |
| Poids | 0,66 kg |
| Dimensions | 24 cm x 17 cm x 6 cm |
| Température de fonctionnement | Plage industrielle |
| Consommation électrique | Excitation nominale requise |
Validation de la tension de l’écart (-10 VCC cibles)
Le système utilise un circuit oscillateur pour alimenter la sonde du transducteur, créant un champ électromagnétique pour la détection du déplacement. Pour garantir une linéarisation précise, le système nécessite une validation rigoureuse de la tension de l’écart lors de la mise en service. Le convertisseur centre sa caractéristique de sortie autour d’une cible nominale de -10 VCC, représentant le point médian de l’écart physique mesuré. Le maintien de cette référence à -10 VCC est obligatoire pour un suivi précis du signal ; des écarts importants indiquent un désalignement mécanique, une saturation du transducteur ou une dégradation de la surface conductrice de la cible.
Questions fréquemment posées
Q : Quelle est la fonction principale du convertisseur CON021 dans ce système ?
R : Le CON021 sert de conditionneur de signal, convertissant les fluctuations d’impédance haute fréquence de la sonde PR6423 en une sortie analogique linéaire en tension ou courant proportionnelle à l’écart physique.
Q : Le système est-il compatible avec le remplacement sur site du câble de la sonde ?
R : La série PR6423 utilise une sonde et un câble assemblés et calibrés en usine. Remplacer ou raccorder le câble sur site modifie l’impédance du circuit, nécessitant une recalibration pour maintenir la précision de mesure spécifiée.
Consignes d’installation sur site
- Montez le transducteur sur un support rigide isolé des vibrations pour minimiser les bruits mécaniques parasites et éviter la fatigue du boîtier.
- Assurez-vous que la surface cible de mesure soit propre et exempte de revêtements non conducteurs afin de maintenir la conductivité électrique requise.
- Établissez l’écart nominal à l’aide d’un calibre non métallique pour éviter d’endommager la pointe du capteur lors du démarrage.
- Faites passer le câblage du signal dans un conduit métallique mis à la terre, en séparant physiquement les lignes des câbles d’alimentation AC à haute intensité pour réduire les interférences électromagnétiques.
- Terminez la mise à la terre de la gaine de signal uniquement au niveau du rack du système de surveillance (DCS/TSI) afin d’éviter l’injection de courants de boucle de masse dans le circuit du convertisseur.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
