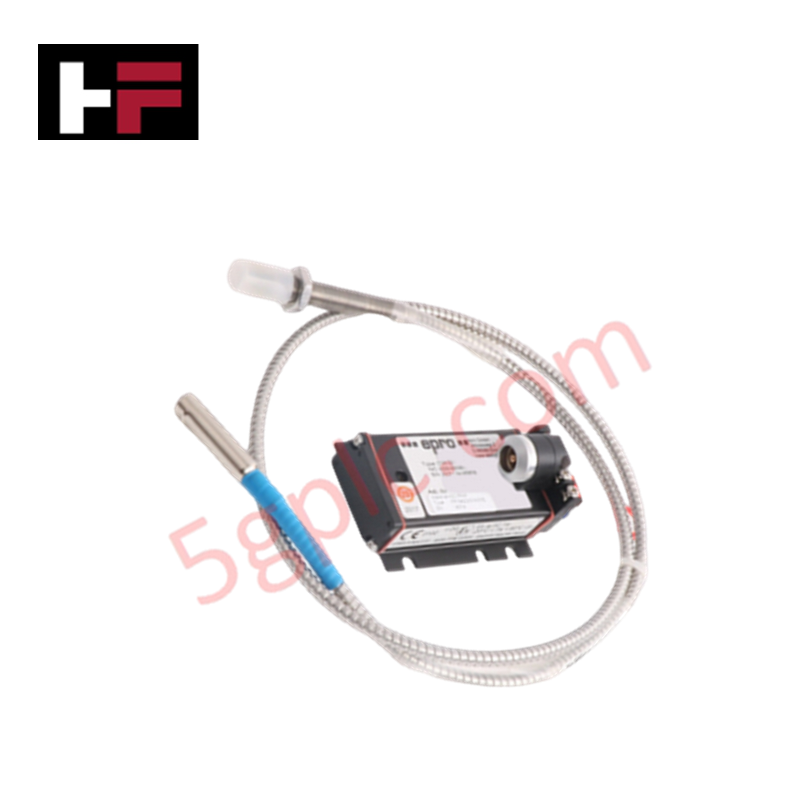

Capteur à courant de Foucault Emerson PR6423/000-001-CN

Configuré pour l’acquisition de déplacements d’arbre à haute fréquence dans les machines tournantes, le capteur à courant de Foucault Emerson PR6423/000-001-CN (PR6423/000-001-CN) assure l’exécution physique directe de la conversion des signaux dynamiques et statiques pour la surveillance axiale et radiale de l’arbre.

Spécifications matérielles

Surveillance mécanique et intégration TSI

Le système utilise l’induction par courant de Foucault pour mesurer le jeu entre la pointe de la sonde et un rotor métallique. L’analyse réussie de la dynamique du rotor dépend d’un étalonnage précis de la sonde à courant de Foucault, garantissant que la tension de sortie du transducteur reste proportionnelle de manière linéaire au déplacement de l’arbre. Lors de la configuration initiale, les utilisateurs doivent effectuer une validation de la tension de l’écart, visant un point central de -10 VDC afin d’assurer que le signal reste dans la plage dynamique linéaire de la sonde. Pour maintenir une capture d’onde de haute fidélité, le système utilise une suppression efficace des diaphonies en veillant à ce que les trajets coaxiaux du signal soient éloignés des sources de bruit électromagnétique, évitant ainsi toute interférence avec la surveillance de l’excentricité de l’arbre et des vibrations orbitales.

Questions fréquemment posées

Q : Ce capteur est-il compatible avec les convertisseurs de signal de la série Epro CON existants ?

R : Oui, le PR6423/000-001-CN est conçu pour s’interfacer avec les convertisseurs de signal à courant de Foucault standard Epro. Assurez-vous que le convertisseur est calibré pour l’impédance spécifique et la sensibilité caractéristiques de la série de sondes PR6423 afin de maintenir la précision des mesures.

Q : La longueur du câble peut-elle être ajustée lors de l’installation sur site ?

R : Non. Le système est calibré en usine comme un ensemble assorti incluant l’impédance du câble. Modifier ou raccorder le câble modifiera la fréquence de résonance et la sensibilité du système, entraînant des erreurs significatives dans les données de position de l’arbre.

Consignes d’installation sur site

1. Montage de la sonde : Fixez le capteur dans un support rigide isolé des vibrations pour garantir que le déplacement mesuré soit relatif à l’arbre et non au carter de la machine.
2. Réglage de l’écart : Utilisez une jauge d’épaisseur calibrée pour établir le jeu nominal. Vérifiez que l’écart permet l’expansion thermique complète de l’arbre et les mouvements dynamiques sans contact mécanique.
3. Mise à la terre : Raccordez les blindages des câbles à une barre de terre dédiée aux instruments. Assurez-vous que le boîtier de la sonde soit correctement isolé ou mis à la terre selon les normes d’instrumentation du site pour atténuer les bruits en mode commun.
4. Environnement : Protégez le capteur et le câble contre l’exposition directe aux fluides. Veillez à ce que toutes les connexions soient serrées pour empêcher l’infiltration de poussières conductrices ou d’humidité, ce qui pourrait provoquer une dérive de la référence du signal.
