Détails du produit

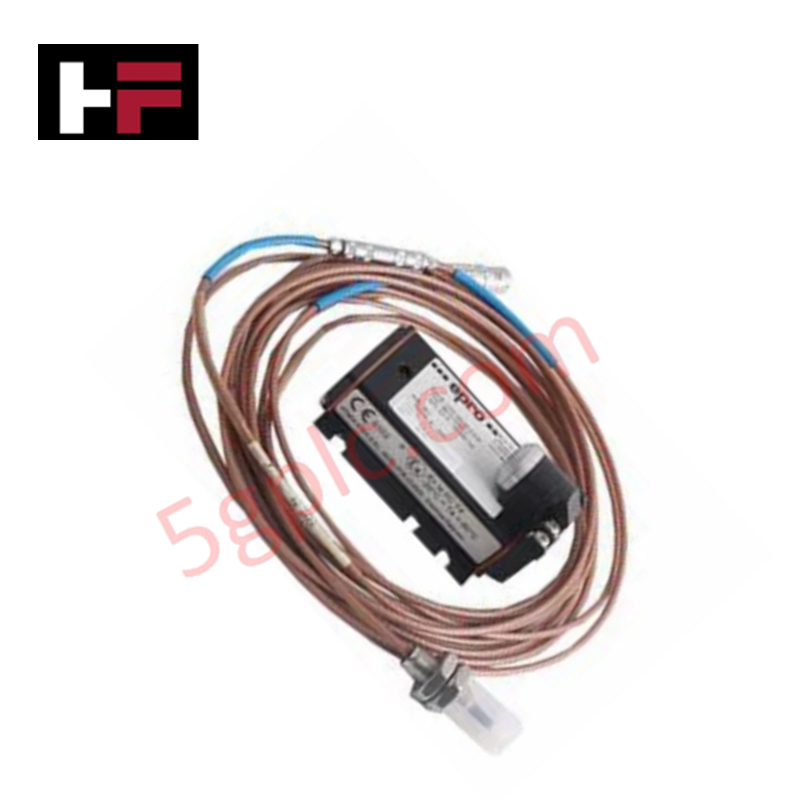

Configuré pour la mesure de déplacement à haute fréquence dans les systèmes de surveillance de turbomachines, le transducteur EMERSON EPRO PR6423/10R-030-CN (PR6423/10R-030-CN) associé au convertisseur de signal CON021 offre une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/10R-030-CN + CON021 |
| Marque | EMERSON EPRO |
| Origine | Allemagne |
| Poids | Environ 0,22 kg (combiné) |
| Dimensions | Sonde : diamètre 8 mm ; Convertisseur : boîtier LMgSi 0,5 F22 |
| Température de fonctionnement | -30 °C à +100 °C (convertisseur) ; -35 °C à +200 °C (capteur) |
| Consommation électrique | -23 VCC à -32 VCC |
| Plage de mesure | 2 mm |
Validation de la tension de l’écart (-10 VCC cibles)
Le système utilise un circuit oscillateur pour alimenter la sonde du transducteur, créant un champ électromagnétique pour la détection du déplacement. Pour garantir une linéarisation précise, le système nécessite une validation rigoureuse de la tension de l’écart lors de la mise en service. Le convertisseur centre sa caractéristique de sortie autour d’une valeur nominale de -10 VCC, représentant le point médian de l’écart physique mesuré. Le maintien de cette référence à -10 VCC est obligatoire pour un suivi précis du signal ; des écarts importants indiquent un désalignement mécanique, une saturation du transducteur ou une dégradation de la surface conductrice de la cible.
Questions fréquemment posées
Q : Quelle est la signification mécanique de l’écart d’air initial de 0,5 mm ?
R : L’écart d’air initial de 0,5 mm établit la distance de référence entre la pointe de la sonde et l’arbre cible. Ce positionnement garantit que le signal de sortie reste dans la zone linéaire calibrée du convertisseur CON021, offrant une sensibilité optimale pour les mesures de déplacement statiques et dynamiques.
Q : Le convertisseur CON021 peut-il être monté directement sur le boîtier de la machine ?
R : Le CON021 dispose d’un indice de protection IP20 et est conçu pour un montage en panneau. Il doit être installé dans un boîtier de protection ou une boîte de jonction afin d’éviter toute exposition aux contaminants environnementaux, à l’humidité ou aux débris métalliques.
Consignes d’installation sur site
- Montez la sonde du transducteur sur un support rigide isolé des vibrations afin de minimiser les bruits mécaniques parasites et d’éviter la fatigue du boîtier pendant le fonctionnement de la machine.
- Assurez-vous que la surface de la cible de mesure est en acier ferromagnétique (par exemple 42CrMo4) et exempte de revêtements non conducteurs pour maintenir la conductivité électrique.
- Établissez l’écart d’air nominal de 0,5 mm à l’aide d’un calibre non métallique afin d’éviter tout contact physique pouvant endommager la pointe du capteur.
- Faites passer le câblage du signal dans un conduit métallique mis à la terre, en séparant physiquement les lignes des alimentations moteurs AC à fort courant pour réduire les interférences électromagnétiques externes.
- Terminez la mise à la terre de l’écran du signal uniquement au niveau de l’armoire du système de surveillance (DCS/TSI) afin d’éviter l’injection de courants de boucle de masse dans le circuit du convertisseur CON021.
