Détails du produit

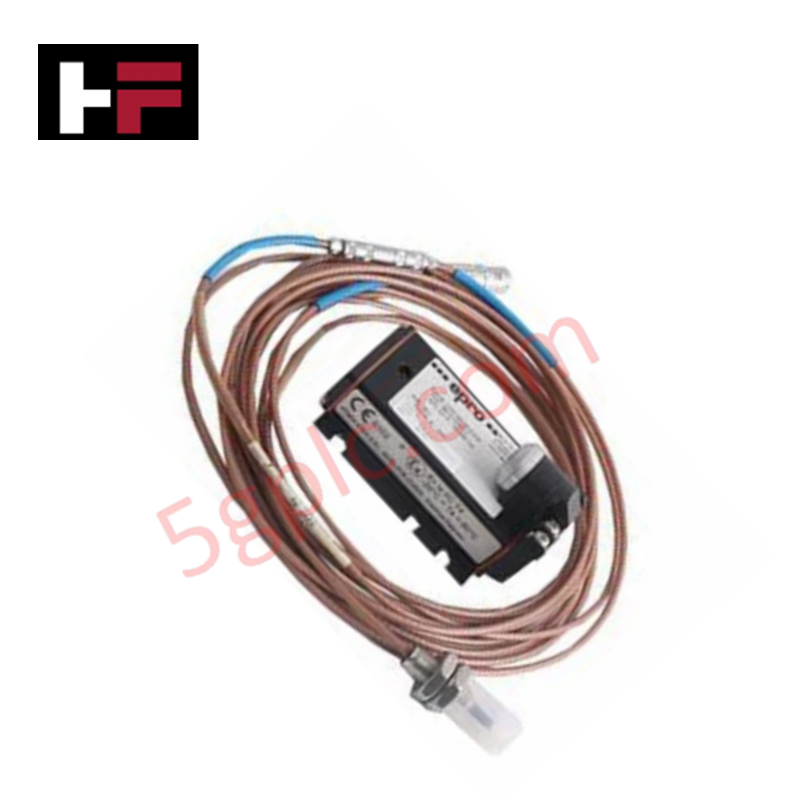

Configuré pour la mesure sans contact du déplacement dynamique et statique d’un arbre dans des machines tournantes, le transducteur Emerson Epro PR6423/01M-010 (PR6423/01M-010) associé au convertisseur de signal CON021 offre une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/01M-010 + CON021 |
| Marque | Emerson Epro |
| Origine | Non spécifiée |
| Poids | 0,12 kg (Convertisseur) |
| Dimensions | Non spécifiées |
| Température de fonctionnement | -30 °C à +100 °C (Convertisseur) ; -35 °C à +180 °C (Capteur) |
| Consommation électrique | -23 VCC à -32 VCC |
| Plage de mesure | 2 mm |
Validation de la tension d’écart (-10 VCC cibles)
Le système utilise un circuit oscillateur pour alimenter la sonde du transducteur, créant un champ électromagnétique pour la détection du déplacement. Pour garantir une linéarisation précise, le système nécessite une validation rigoureuse de la tension d’écart lors de la mise en service. Le convertisseur centre sa caractéristique de sortie autour d’une cible nominale de -10 VCC, représentant le point médian de l’écart physique mesuré. Le maintien de cette référence à -10 VCC est obligatoire pour un suivi précis du signal ; des écarts importants indiquent un désalignement mécanique, une saturation du transducteur ou une dégradation de la surface conductrice cible.
Questions fréquemment posées
Q : Quelle est l’importance de la cible à -10 VCC lors de la mise en service ?
R : La cible à -10 VCC correspond au centre électrique de la plage de mesure linéaire du transducteur. La validation à ce niveau garantit que le convertisseur fonctionne dans la zone la plus linéaire de la courbe de réponse du capteur, ce qui est nécessaire pour un conditionnement précis du signal des oscillations dynamiques de l’arbre.
Q : Le système permet-il le remplacement à chaud pendant que la boucle de surveillance est sous tension ?
R : La capacité de remplacement à chaud dépend de la configuration spécifique du rack ou du backplane d’interface utilisé. Consultez la documentation principale du système pour confirmer si l’architecture du bus supporte le retrait de modules sous tension sans perturber les boucles de signal voisines.
Consignes d’installation sur site
- Montez la sonde du transducteur sur un support rigide isolé des vibrations afin de minimiser les bruits mécaniques parasites et d’éviter la fatigue du boîtier pendant le fonctionnement de la machine.
- Assurez-vous que la surface cible de mesure est propre et exempte de revêtements non conducteurs pour maintenir la conductivité électrique.
- Établissez l’écart nominal d’air à l’aide d’une jauge d’épaisseur non métallique afin d’éviter tout contact physique pouvant endommager la pointe du capteur.
- Faites passer le câblage de signal dans un conduit métallique mis à la terre, en séparant physiquement les lignes des câbles d’alimentation moteur AC à haute intensité pour réduire les interférences électromagnétiques externes.
- Terminez la mise à la terre de l’écran de signal uniquement au niveau du rack du système de surveillance (DCS/TSI) afin d’éviter l’injection de courants de boucle de masse dans le circuit du convertisseur CON021.
