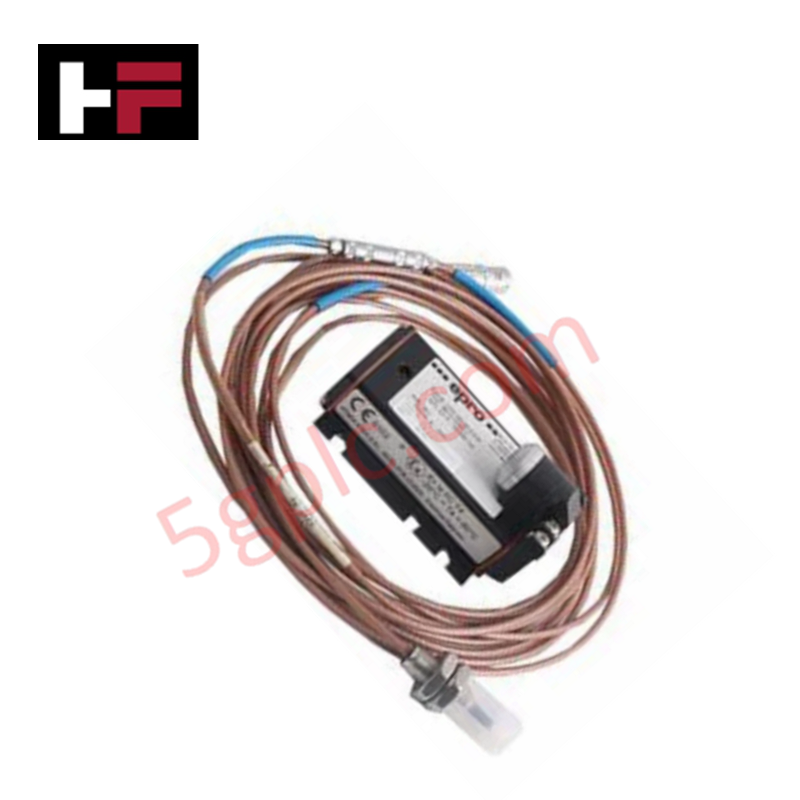

Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030
Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030
Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030
Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030

Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : PR6423/003-030

TYPE DE PRODUIT : Capteurs de proximité

FOURNISSEUR DU PRODUIT : EMERSON


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

Configuré pour l’acquisition à haute fréquence du déplacement d’arbre dans les machines tournantes, le Transducteur de déplacement à courant de Foucault Emerson EPRO PR6423/003-030 (PR6423/003-030) offre une mesure directe sans contact de la position pour la surveillance axiale et radiale de l’arbre.

Spécifications matérielles

Paramètre Spécification
Modèle PR6423/003-030
Marque Emerson EPRO
Dimensions Géométrie standard de sonde 8 mm
Température de fonctionnement -35 °C à +180 °C

Surveillance mécanique et intégration TSI

Le système utilise l’induction par courant de Foucault pour mesurer le jeu entre la pointe de la sonde et un rotor métallique. L’analyse dynamique du rotor dépend d’un étalonnage précis de la sonde à courant de Foucault, garantissant que la tension de sortie du transducteur reste proportionnelle de manière linéaire au déplacement de l’arbre. Lors de la configuration initiale, l’utilisateur doit effectuer une validation de la tension de l’écart, visant un point central à -10 VDC pour s’assurer que le signal reste dans la plage dynamique linéaire de la sonde. Pour maintenir une capture d’onde de haute fidélité, le système utilise une suppression efficace des diaphonies en veillant à ce que les chemins coaxiaux du signal soient éloignés des sources de bruit électromagnétique, évitant ainsi toute interférence avec la surveillance de l’excentricité de l’arbre et des vibrations orbitales.

Questions fréquemment posées

Q : Le transducteur PR6423/003-030 est-il compatible avec les convertisseurs standard de la série EPRO CON ?

R : Oui, ce transducteur est conçu pour s’interfacer avec des convertisseurs à courant de Foucault compatibles EPRO. Assurez-vous que le convertisseur est calibré pour les caractéristiques spécifiques d’impédance et de sensibilité de la série PR6423 afin de maintenir la linéarité des mesures.

Q : Le câble peut-il être raccourci si la distance d’installation est inférieure à la longueur d’origine ?

R : Non. Le transducteur et le câble forment un système apparié et calibré en usine. Couper ou modifier la longueur du câble modifiera l’impédance du système et la fréquence de résonance, entraînant des erreurs de mesure importantes dans les données de vibration du rotor.

Consignes d’installation sur site

  1. Montage de la sonde : Fixez le capteur dans un support rigide et isolé des vibrations pour garantir que le déplacement mesuré soit relatif à l’arbre et non au carter de la machine.
  2. Réglage de l’écart : Utilisez un jeu de cales étalonné pour établir le jeu nominal d’air. Vérifiez que l’écart permet l’expansion thermique complète de l’arbre et les mouvements dynamiques sans contact mécanique entre la pointe du capteur et l’arbre.
  3. Mise à la terre : Raccordez la blindage de la sonde à une barre de terre dédiée aux instruments. Assurez-vous que le boîtier du transducteur est correctement isolé ou mis à la terre selon les normes d’instrumentation du site pour réduire le bruit en mode commun.
  4. Environnement : Veillez à ce que toutes les connexions de câble soient protégées contre l’infiltration de fluides et serrées pour éviter tout desserrage mécanique dû aux vibrations de la machine.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
