Détails du produit

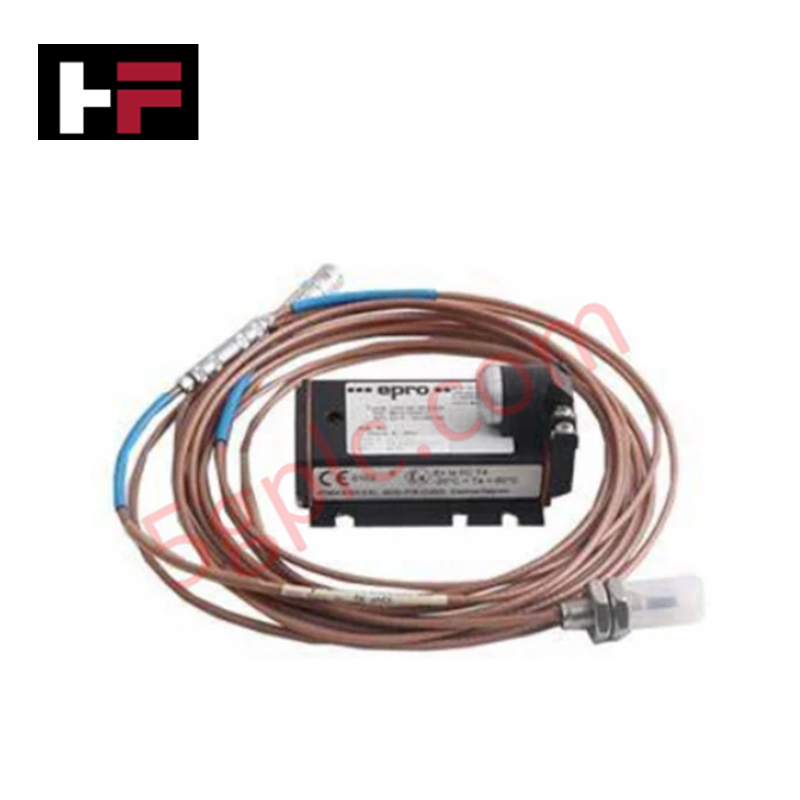

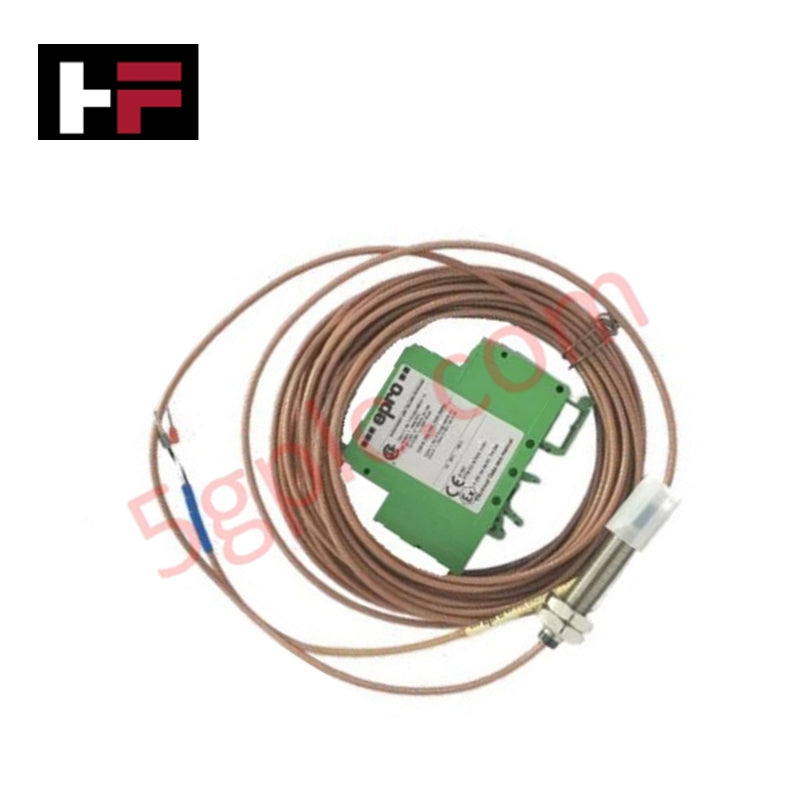

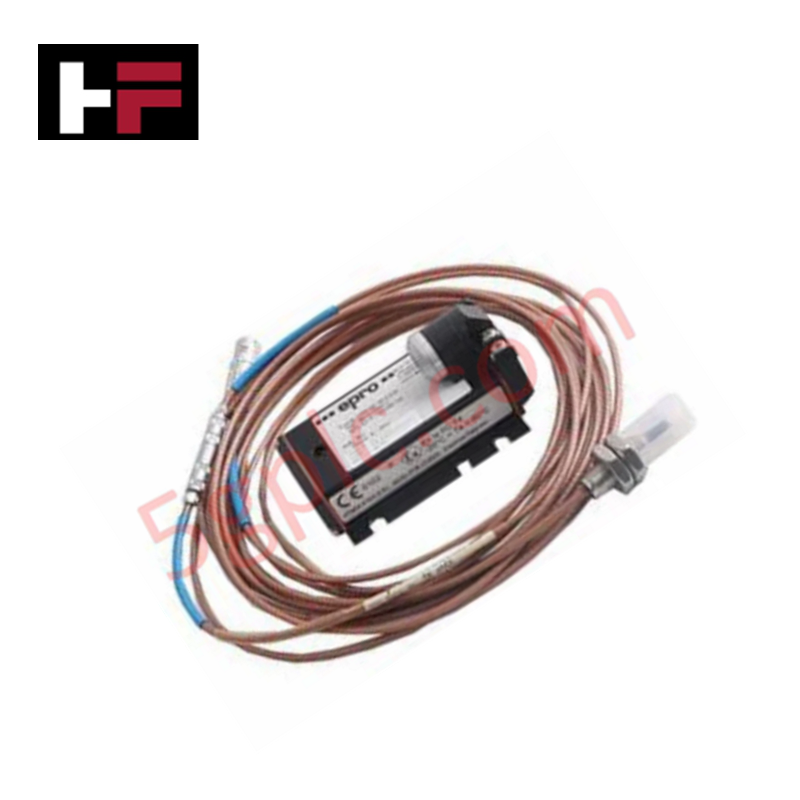

Configuré pour la surveillance de déplacement haute précision dans les réseaux de machines tournantes, le capteur de proximité à courant de Foucault Emerson Epro PR6423/000-131 (PR6423/000-131) offre une exécution physique directe de la détection dynamique et statique du déplacement d’arbre.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/000-131 |
| Marque | Emerson Epro |
| Origine | Non spécifiée |
| Poids | Non spécifié |
| Dimensions | Interface M12 / M14 (standard série) |
| Température de fonctionnement | -35 °C à +180 °C |
| Consommation électrique | Passive (nécessite un convertisseur série CON) |
Surveillance mécanique et intégration TSI
La série PR6423 utilise l’induction par courant de Foucault pour mesurer le jeu entre la pointe de la sonde et une surface métallique du rotor. Une analyse fiable de la dynamique du rotor dépend d’un étalonnage correct de la sonde à courant de Foucault afin de garantir que la tension de sortie du transducteur reste proportionnelle de manière linéaire au déplacement de l’arbre. Lors de la mise en service, les utilisateurs doivent effectuer une validation de la tension de jeu, visant un point central à -10 VDC pour s’assurer que le capteur reste dans sa linéarité opérationnelle. De plus, pour éliminer les artefacts de mesure dans les armoires de surveillance industrielles, le système nécessite une suppression efficace des interférences croisées en veillant à ce que les câbles coaxiaux haute fréquence soient acheminés séparément des sources de bruit externes, évitant ainsi toute interférence avec la capture de la forme d’onde dynamique de l’excentricité et de la position de l’arbre.
Questions fréquemment posées
Q : Le capteur PR6423/000-131 est-il compatible avec tous les convertisseurs de signal Epro ?
R : Le capteur est compatible avec les convertisseurs standard de la série CON. Cependant, la performance du système est calibrée en tant qu’ensemble assorti. Vérifiez que le type de convertisseur est spécifié pour la bande passante en fréquence requise par votre application de surveillance.
Q : La pointe du capteur peut-elle être montée en environnements à haute pression ?
R : Oui, la série PR6423 est conçue avec un boîtier en acier inoxydable et un scellement spécialisé pour résister aux conditions de pression industrielle jusqu’aux normes des turbines standard. Assurez-vous que les filetages de montage sont correctement scellés pour éviter toute infiltration de fluide de procédé.
Consignes d’installation sur site
- Réglage du jeu de la sonde : Réglez la distance initiale entre la pointe de la sonde et l’arbre à l’aide d’un jeu de cales étalonné. Visez le centre de la plage linéaire totale pour permettre l’excursion complète de l’arbre et l’expansion thermique.
- Stabilité du montage : Installez la sonde dans un support rigide et isolé des vibrations. Si le support fléchit ou vibre, le capteur enregistrera ce mouvement comme une vibration de l’arbre, ce qui entraînera des données de surveillance erronées.
- Câblage du signal : Faites passer le câble coaxial dans des conduits blindés. Gardez les longueurs de câble aussi courtes que possible pour éviter la captation d’interférences électromagnétiques (EMI) qui pourraient fausser le signal dynamique haute fréquence.
- Intégrité des connecteurs : Inspectez les connecteurs coaxiaux pour détecter toute contamination environnementale. Assurez-vous que l’interface est propre et sèche pour prévenir l’atténuation du signal et la dérive intermittente de la tension de jeu.
