Détails du produit

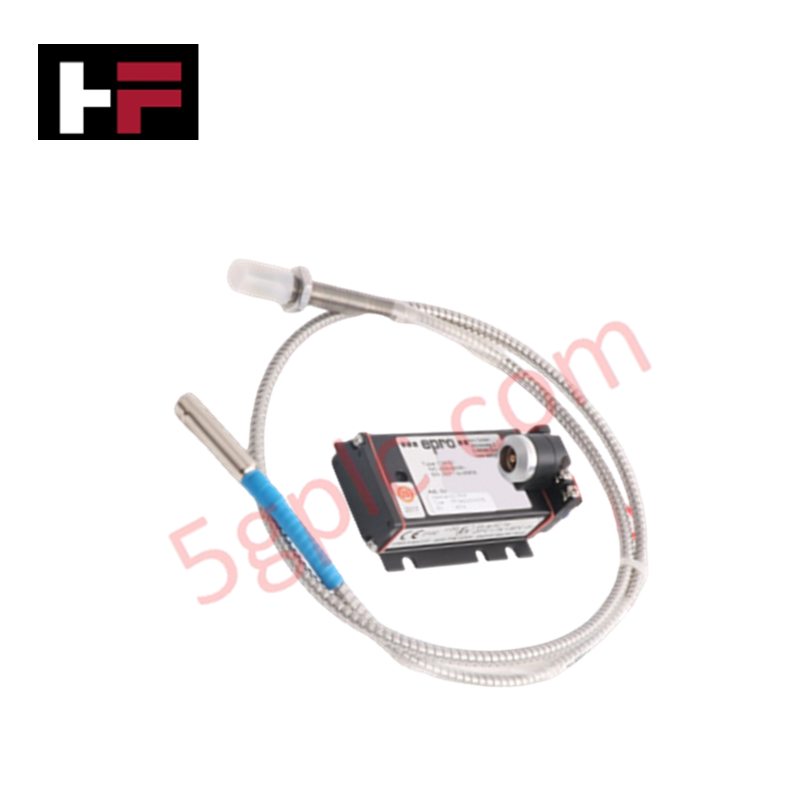

Le Emerson CON021+PR6423/10R-010-CN, également référencé au catalogue comme capteur de courants de Foucault CON021+PR6423/10R-010-CN, est un composant matériel dédié à la mesure sans contact des vibrations d’arbre et des déplacements dynamiques au sein des plateformes DCS et AMS 6500 Classic System. L’ensemble associe une configuration à pointe de sonde de 8 mm à un circuit de conditionnement du signal afin d’assurer une surveillance mécanique continue en temps réel des arbres de machines tournantes.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CON021+PR6423/10R-010-CN |
| Marque | Emerson |
| Origine | États-Unis |
| Poids | 0,24 kg |
| Dimensions | 24,5 cm x 17 cm x 4 cm |
| Température de fonctionnement | Plage industrielle étendue |
| Consommation électrique | Alimenté par la boucle via le transmetteur / module de surveillance |
| Série | EPRO |
| Type de capteur | Capteur de proximité à courants de Foucault sans contact |
| Diamètre de la pointe de sonde | 8 mm |
| Compatibilité système | DCS, AMS 6500 Classic System |
| Interface de données | Prise en charge des communications via routeur Ethernet |
| Boîtier mécanique | Boîtier industriel résistant à l’huile et aux températures élevées |
Caractéristiques techniques Bently Nevada / VIBRO-METER
Le système de mesure sans contact s’appuie sur une mise à l’échelle calibrée de la sonde à courants de Foucault afin de convertir les variations physiques de l’entrefer en signaux électriques proportionnels. Avant la mise en service, les ingénieurs valident la tension d’entrefer en visant -10 VDC au centre mécanique de la plage linéaire de la sonde, afin de garantir une mesure symétrique de l’amplitude crête à crête. Ce décalage de tension calibré permet au transmetteur de capter la dynamique du rotor à haute fréquence, notamment les vibrations relatives de l’arbre, la dilatation thermique et les variations de position radiale. L’architecture à pilotes différentiels assure la suppression de la diaphonie entre les canaux de sondes adjacents installés à proximité les uns des autres sur les paliers de turbine.
Foire aux questions
Q : Comment la tension de l’entrefer physique est-elle validée lors de l’installation mécanique de la sonde PR6423/10R-010-CN ?
R : Lorsque l’arbre cible est à l’arrêt, réglez la profondeur de vissage de la sonde jusqu’à ce que la tension continue en sortie du conditionneur de signal CON021 mesure -10 VDC, confirmant ainsi que le capteur est réglé au centre de sa plage de fonctionnement linéaire.
Q : Quelles précautions permettent d’éviter la diaphonie lors du montage de plusieurs sondes à courants de Foucault dans le même boîtier de palier ?
R : Respectez la séparation spatiale minimale recommandée entre les pointes de sonde et veillez à acheminer les câbles des sondes dans des conduits métalliques mis à la terre distincts afin d’empêcher les défaillances de suppression de la diaphonie électromagnétique.
Q : Le convertisseur CON021 nécessite-t-il un étalonnage sur site lors d’une modification de la longueur du câble d’extension ?
R : Oui, la longueur totale du système (sonde, câble d’extension et convertisseur) doit correspondre à la courbe d’étalonnage d’usine afin d’éviter les erreurs dans le signal de sortie issu de la mise à l’échelle de la sonde à courants de Foucault.
Directives d’installation sur site
- Inspectez la surface de l’arbre cible afin de vous assurer qu’elle est propre et exempte de faux-rond magnétique, de rayures ou de marques d’usinage profondes.
- Vissez la sonde de 8 mm dans le support de montage du boîtier de palier jusqu’à ce que sa pointe s’approche de la face de l’arbre cible.
- Branchez un multimètre numérique aux bornes de sortie de contrôle du conditionneur de signal afin de mesurer la tension continue statique de l’entrefer.
- Réglez la position mécanique de la sonde jusqu’à ce que le multimètre affiche la valeur cible calibrée de -10 VDC, puis serrez le contre-écrou extérieur.
- Raccordez le câblage d’extension à l’aide des connecteurs à manchon blindé et isolez le blindage coaxial de la terre de la machine côté sonde.
- Acheminez le câblage du signal dans des chemins de câbles dédiés aux instruments jusqu’au rack de surveillance DCS ou AMS 6500, en raccordant les blindages à la barre de terre de l’armoire en un point unique.
