Détails du produit

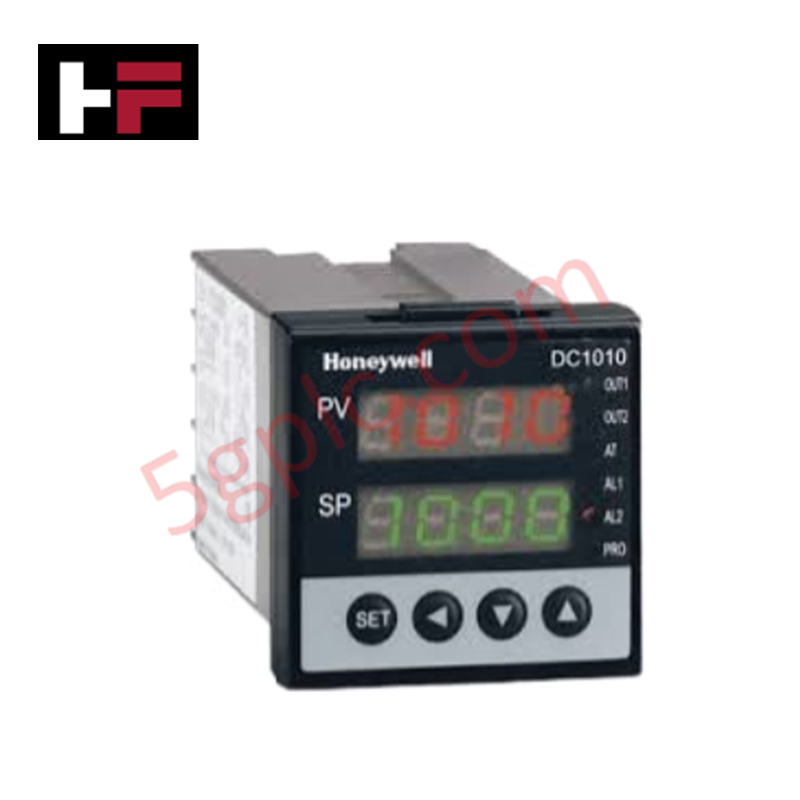

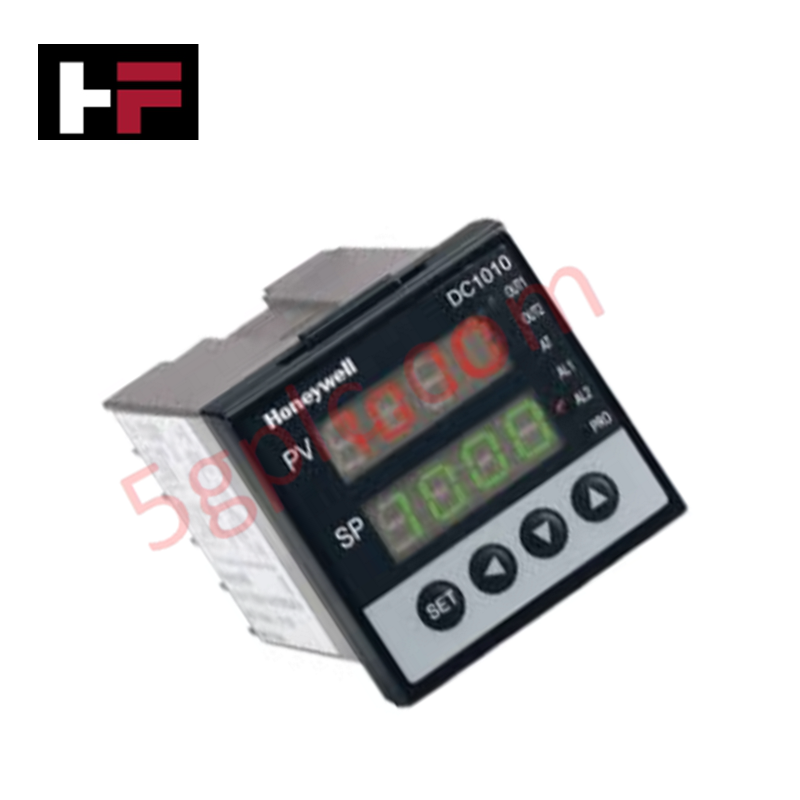

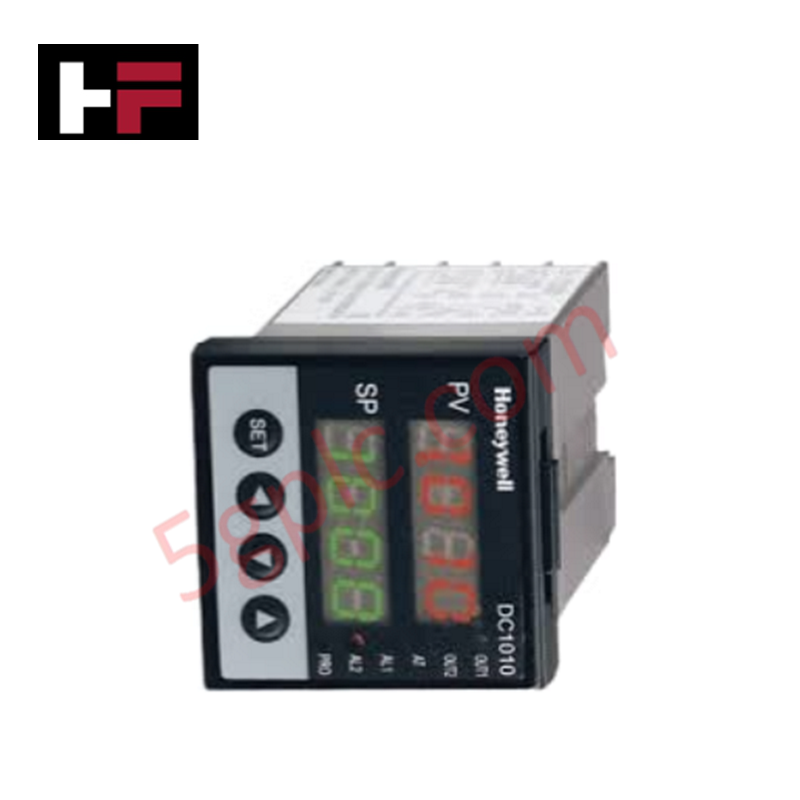

Le Honeywell DC1010CT-101000-E, également référencé sous l’appellation de régulateur de température DC1010CT, est un composant matériel dédié à la régulation thermique en boucle fermée et à la surveillance des alarmes dans les panneaux de commande des procédés industriels.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DC1010CT-101000-E / DC1010CT-101-000-E |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0.25 kg |
| Dimensions | 48 mm x 48 mm x 95 mm (découpe de panneau 1/16-DIN de 45 mm x 45 mm) |
| Température de fonctionnement | 0 deg C à 50 deg C |
| Consommation électrique | 100-240 VAC (+/-10%), 50/60 Hz, 8 VA max |
| Sortie de commande | Sortie relais (SPDT, 5 A à 250 VAC) |
| Sorties d’alarme | 2 relais d’alarme configurables |
| Format | Montage sur panneau 1/16-DIN |
| Types d’entrée | Entrée universelle (TC, RTD, 4-20 mA, 0-10 VDC configurable) |
Protocole de boucle HART 4-20 mA et compensation de soudure froide (CJC)
Le régulateur assure le conditionnement du signal de variable de procédé à l’aide d’une compensation interne de soudure froide (CJC) pour les entrées de thermocouple, garantissant la précision des mesures malgré les variations de la température ambiante. Pour les configurations d’interface en boucle de courant, le matériel accepte les signaux secondaires d’instruments utilisant le protocole de boucle HART 4-20 mA ainsi que les entrées analogiques linéaires, tout en maintenant une isolation entre les canaux afin d’empêcher les courants de boucle de masse de fausser le signal de retour de la boucle de commande. La numérisation des entrées analogiques utilise des cycles continus d’auto-étalonnage pour réduire les interférences dues au bruit électrique dans les environnements industriels soumis aux commutations.
Foire aux questions
Q : Quelles dimensions de découpe du panneau sont nécessaires pour installer le régulateur DC1010CT-101000-E ?
R : L’appareil respecte le format de panneau standard 1/16-DIN et nécessite une découpe carrée de 45 mm x 45 mm.
Q : Comment les relais d’alarme sont-ils configurés sur le modèle DC1010CT-101000-E ?
R : L’appareil dispose de 2 sorties de relais d’alarme indépendantes, qui peuvent être programmées pour des seuils d’alarme haut, bas ou de déviation via l’interface de configuration située en façade.
Q : La sortie de commande principale peut-elle piloter directement un relais statique externe ?
R : La spécification du DC1010CT-101000-E définit une sortie à relais mécanique (SPDT, 5 A à 250 VAC) ; les applications nécessitant le pilotage d’un SSR requièrent des relais de commutation intermédiaires ou un modèle dédié à sortie par impulsions de tension.
Consignes d’installation sur site
- Insérez le régulateur par l’avant à travers la découpe de panneau de 45 mm x 45 mm, puis fixez-le à l’aide des supports de montage fournis.
- Maintenez les câbles d’alimentation CA haute tension et les lignes de commutation des relais de sortie physiquement séparés des conducteurs de signaux d’entrée de thermocouple ou RTD de faible niveau.
- Raccordez le blindage du câble de signal d’entrée à une borne de terre de protection (PE) en un point unique afin d’éviter les interférences électromagnétiques en mode commun.
- Vérifiez que les couples de serrage des vis des bornes respectent les spécifications du fabricant afin de maintenir un contact physique et électrique à faible résistance sur les bornes arrière à vis.
