Détails du produit

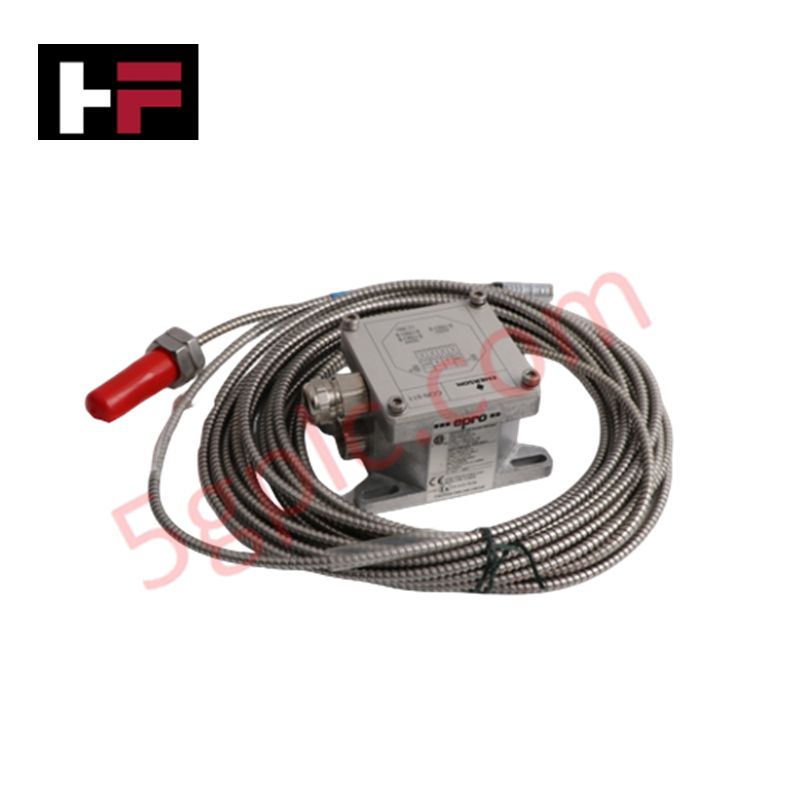

Configuré pour l’acquisition de déplacement de haute précision dans les machines tournantes, le système de capteur à courant de Foucault Emerson Epro CON021+PR6426/010-130 (PR6426/010-130) permet une exécution physique directe de la surveillance dynamique et statique des arbres.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CON021+PR6426/010-130 |
| Marque | Emerson Epro |
| Origine | États-Unis |
| Poids | Non spécifié |
| Dimensions | 24 x 22 x 5 cm (emballage) |
| Température de fonctionnement | -35 °C à +150 °C (capteur) |
| Consommation électrique | 23 VCC à 32 VCC (typique) |
Surveillance mécanique et intégration TSI
Le système utilise l’induction par courant de Foucault pour mesurer le jeu entre la tête de la sonde et un rotor métallique ferromagnétique. Une analyse précise de la dynamique du rotor nécessite un étalonnage exact de la sonde à courant de Foucault afin de garantir que le signal conditionné conserve une relation linéaire avec le déplacement mécanique. Lors de l’installation, les utilisateurs doivent effectuer une validation de la tension de l’écart, visant un point central de -10 VCC pour s’assurer que le capteur fonctionne dans sa plage linéaire calibrée. Une suppression efficace des interférences croisées est assurée en utilisant un câblage coaxial blindé entre le transducteur PR6426 et le convertisseur CON021, empêchant les interférences électromagnétiques de contaminer les signaux haute fréquence nécessaires à une analyse précise de l’orbite de l’arbre et de la réponse en fréquence des vibrations.
Questions fréquemment posées
Q : Le câble de 13 m du PR6426/010-130 peut-il être raccourci sur le terrain ?
R : Non. Le système CON021 et PR6426 est calibré en usine comme un ensemble assorti. Modifier la longueur du câble modifie l’impédance caractéristique et la fréquence de résonance, entraînant des inexactitudes de mesure importantes.
Q : Le système est-il compatible avec des matériaux d’arbre non ferromagnétiques ?
R : Non. Le capteur est optimisé pour l’acier ferromagnétique 42CrMo4. L’utilisation de ce capteur sur des matériaux non ferromagnétiques entraînera une réponse non linéaire du signal et une sensibilité de mesure réduite.
Directives d’installation sur le terrain
- Montage de la sonde : Fixez le capteur dans un support rigide isolé des vibrations pour garantir que le déplacement mesuré est relatif à l’arbre et non au carter de la machine.
- Réglage de l’écart : Utilisez un jeu de cales étalonné pour régler le jeu nominal. Assurez-vous que la pointe du capteur est positionnée pour accueillir toute l’expansion thermique et le mouvement dynamique de l’arbre sans contact mécanique.
- Mise à la terre : Terminez les blindages des câbles sur un bus de terre dédié aux instruments. Assurez-vous que le boîtier du convertisseur CON021 est correctement mis à la terre pour atténuer les bruits en mode commun et les boucles de masse.
- Environnement : Veillez à ce que les filetages M18x1,5 soient propres lors de l’installation. Utilisez des composés de blocage de filetage appropriés si nécessaire pour éviter le desserrage dû aux vibrations lors d’une utilisation prolongée.
