Détails du produit

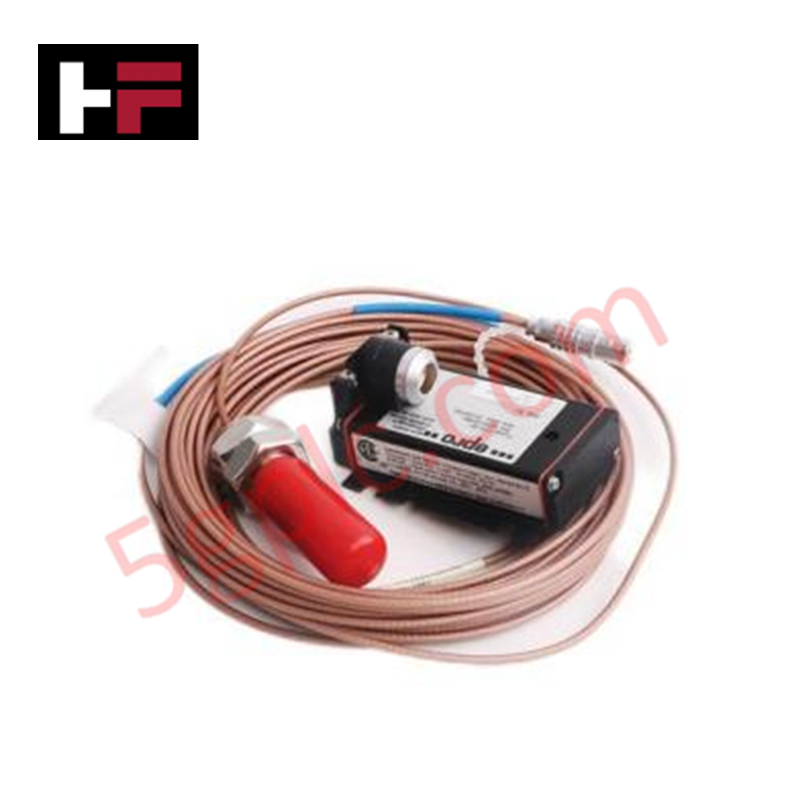

Configuré pour la mesure de déplacement sans contact dans les réseaux de surveillance des machines tournantes, le kit capteur à courant de Foucault Emerson Epro CON021+PR6424/01 (CON021+PR6424/01) permet la détection directe physique des déplacements dynamiques radiaux et axiaux de l’arbre.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CON021+PR6424/01 |
| Marque | Emerson Epro |
| Origine | Non spécifiée |
| Poids | 0,5 kg (total système) |
| Dimensions | Montage standard sur rail DIN (convertisseur) |
| Température de fonctionnement | 0 °C à 65 °C (convertisseur) |
| Consommation électrique | 24 VCC externe |
Surveillance mécanique et intégration TSI
Le capteur PR6424 utilise l’induction par courant de Foucault pour mesurer l’écart entre la pointe de la sonde et une cible métallique. Une analyse précise de la dynamique du rotor nécessite un étalonnage exact de la sonde à courant de Foucault afin de garantir que le signal électrique converti conserve une relation linéaire avec le déplacement mécanique. Lors de la mise en service, les cibles de validation de la tension d’écart doivent être vérifiées à la sortie du CON021 pour s’assurer que le système fonctionne dans sa plage linéaire calibrée. Pour préserver l’intégrité du signal sur les canaux de surveillance à grande vitesse, le système utilise une suppression interne des diaphonies grâce à un câblage blindé de haute qualité entre le transducteur et le convertisseur, empêchant le bruit électromagnétique de déformer les signatures dynamiques du mouvement orbital et des vibrations capturées.
Questions fréquemment posées
Q : Le convertisseur de signal CON021 peut-il être utilisé avec des longueurs de câble arbitraires ?
R : Non. Les composants des séries CON021 et PR6424 fonctionnent comme une chaîne de signal étalonnée en usine. Modifier la longueur totale du système en changeant ou remplaçant les câbles modifiera la fréquence de résonance et l’impédance du circuit, introduisant des erreurs de mesure importantes.
Q : Comment la plage linéaire est-elle affectée par la taille de la pointe de sonde de 16 mm ?
R : La pointe de sonde de 16 mm permet une plage de mesure linéaire plus large et un écart de fonctionnement autorisé plus important comparé aux diamètres de sonde plus petits, ce qui convient pour la surveillance d’équipements tournants de grande taille avec une expansion thermique plus élevée ou un faux-rond d’arbre.
Directives d’installation sur site
- Montage : Installez le convertisseur CON021 sur un rail DIN standard dans une enceinte de protection. Assurez-vous que le montage est rigide pour éviter que les vibrations mécaniques n’influencent le circuit de conditionnement du signal.
- Réglage de l’écart : Utilisez une jauge d’épaisseur pour établir l’écart d’air initial entre la pointe de la sonde et l’arbre. Alignez la sonde au centre de sa plage linéaire pour accueillir le déplacement total de l’arbre.
- Mise à la terre : Connectez la masse du blindage du câble au point de terre instrument désigné. Un blindage approprié est nécessaire pour rejeter les interférences électromagnétiques en mode commun (EMI) typiques des environnements industriels de contrôle.
- Câblage : Fixez toutes les connexions sur site en utilisant les bornes à vis du module. Vérifiez que la tension des bornes est suffisante pour résister aux vibrations opérationnelles, car un contact intermittent entraînera une instabilité du signal et des déclenchements d’alarme erronés.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
