Détails du produit

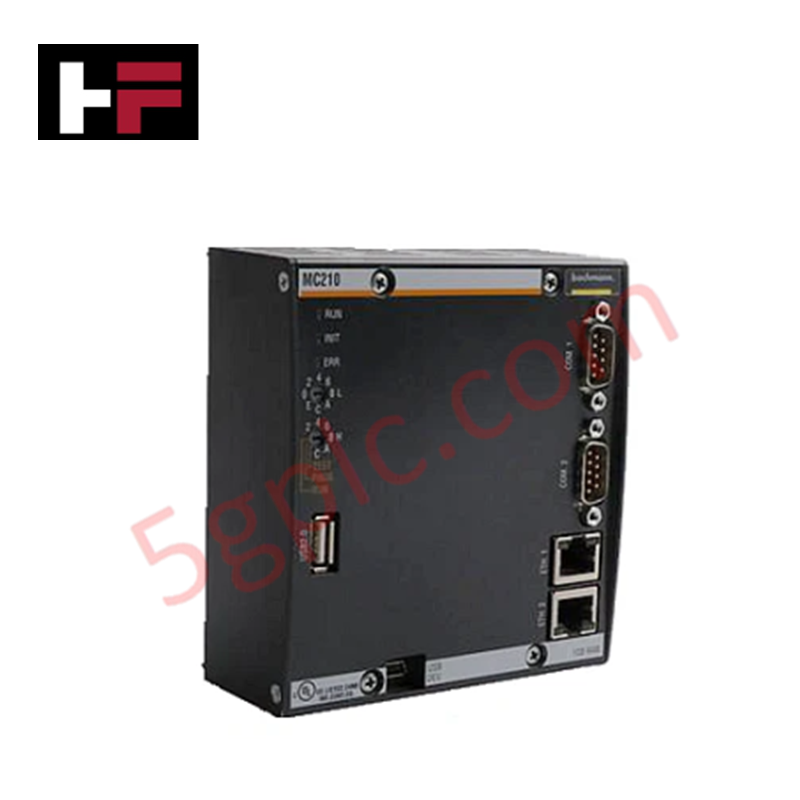

Le Bachmann MC210, également référencé comme le module CPU MC210, fonctionne comme un composant matériel dédié à l'exécution de la logique de contrôle en temps réel et à la gestion des processus au sein des plateformes d'automatisation de la série M.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | MC210 |
| Marque | Bachmann |
| Origine | Allemagne |
| Poids | Environ 0,45 kg |
| Dimensions | Format standard de module série M |
| Température de fonctionnement | -20 °C à 60 °C |
| Consommation électrique | < 15 W |
| Processeur | ATOM E680 1,6 GHz |
| RAM | 1 Go DRAM DDR2 |
| Stockage de masse | > 8 Go CFast |
| Interfaces | 2x Ethernet Gigabit (IEEE1588), 2x Série, 2x USB |
Licences de vitesse de communication du bus de fond de panier
Le Bachmann MC210 exécute une communication à haute vitesse sur le bus de fond de panier pour synchroniser les nœuds d’E/S distribués et les périphériques de contrôle de mouvement. Grâce à des paramètres de firmware configurables, le module prend en charge un débit optimisé du bus, garantissant un échange de données déterministe conforme aux temps de cycle du fond de panier de la série M. L’intégration du protocole de temps précis IEEE1588 sur les deux interfaces Ethernet Gigabit permet une synchronisation d’horloge à la sous-microseconde, nécessaire pour la coordination multi-axes et l’acquisition de données à haute vitesse. Tous les protocoles de communication du bus sont gérés via le contrôleur d’image de processus interne afin de maintenir une cohérence stricte des cycles sur le fond de panier local.
Questions fréquemment posées
Q : Le MC210 peut-il être échangé à chaud alors que le fond de panier est sous tension ?
R : Non, le MC210 n’est pas conçu pour une insertion ou un retrait à chaud. Le système doit être complètement éteint pour éviter les arcs électriques ou d’endommager les broches de communication du fond de panier lors de l’insertion du module.
Q : La mémoire FLASH interne est-elle disponible pour la journalisation de données définie par l’utilisateur ?
R : Non, les 64 Mo de FLASH interne sont réservés au programme applicatif et au runtime système. Pour des besoins étendus de journalisation et de stockage de masse, utilisez l’interface CFast accessible sur le côté.
Q : Comment puis-je vérifier la vitesse de communication du bus de fond de panier ?
R : Les statistiques du bus de fond de panier, y compris le débit et les taux d’erreur, sont accessibles via l’environnement de configuration SolutionCenter sous l’onglet diagnostic matériel.
Directives d’installation sur site
- Insertion mécanique : Alignez les guides du module Bachmann MC210 avec le rack du fond de panier de la série M. Insérez le module jusqu’à ce que le mécanisme de verrouillage s’enclenche, assurant un contact ferme avec les connecteurs du bus de fond de panier.
- Protocoles de mise à la terre : Assurez-vous que le châssis du contrôleur est relié à une masse commune du système. Utilisez la borne de masse fonctionnelle du module pour atténuer les interférences électromagnétiques, en particulier dans les environnements à forte fréquence de commutation.
- Exigences de câblage : Utilisez des câbles torsadés blindés (STP) de haute qualité pour les connexions Ethernet Gigabit. Maintenez une séparation minimale de 50 mm avec les câbles d’alimentation AC haute tension pour garantir l’intégrité du signal.
- Gestion thermique : Assurez un dégagement vertical d’au moins 100 mm au-dessus et en dessous du module pour permettre un refroidissement par convection naturelle dans l’armoire de contrôle.
- Séquence de démarrage : Avant d’appliquer l’alimentation principale, vérifiez que toutes les connexions série et réseau sont bien en place. Surveillez les indicateurs LED au démarrage pour confirmer que le CPU a réussi les autotests BIOS internes et communique avec le bus de fond de panier.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
