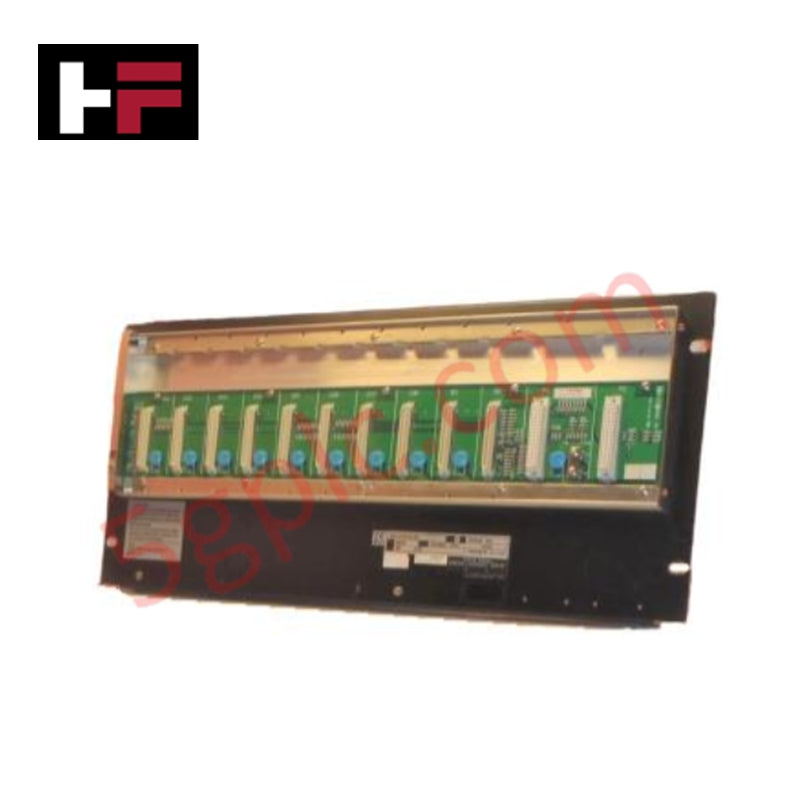

ANB10D-445/CU2N/NDEL | Unité de nœud de bus ESB Yokogawa CENTUM VP

Présentation du produit

Le Yokogawa ANB10D-445/CU2N/NDEL fonctionne comme une Unité d’Interface de Nœud (NIU) à haute disponibilité pour le système de contrôle distribué CENTUM VP . Cette unité étend la capacité d’E/S en reliant les modules d’E/S locaux et distants à l’Unité de Contrôle de Terrain (FCU) via le bus ESB à haute vitesse. La désignation « D » confirme son architecture dupliquée (redondante) , garantissant une communication continue des processus même en cas de défaillance matérielle. Cette configuration spécifique fonctionne sur un système d’alimentation en 24 V CC , ce qui la rend idéale pour les réseaux industriels standards en courant continu.

État : 100 % neuf et scellé d’usine d’origine.

Décomposition du numéro de pièce : ANB10D-445/CU2N/NDEL

Yokogawa utilise un système de codage structuré pour définir les exigences matérielles et de licence de la NIU :

• ANB10D : Unité d’Interface de Nœud dupliquée (pour FIO).

• -4 : Configuration d’alimentation redondante double.

• 4 : Entrée d’alimentation 24 V CC.

• 5 : Type matériel de base (sans protection antidéflagrante).

• /CU2N : Comprend des unités de connecteur pour bus ESB (2 pièces, référence S9562FA).

• /NDEL : Comprend la licence logicielle pour l’extension de nœud.

Caractéristiques techniques

L’ANB10D-445 offre un environnement électrique robuste et redondant pour les modules d’E/S critiques :

• Fabricant : Yokogawa

• Type de module : Unité de nœud du bus ESB

• Bus de communication : Bus ESB redondant double

• Alimentation : 24 V CC (redondante double)

• Redondance : Prend en charge l’alimentation et la communication duplexées

• Licence d’extension : Licence logicielle /NDEL incluse

• Connecteurs : Comprend 2 unités de connecteur ESB S9562FA

• Protection antidéflagrante : Aucune (type de base)

• Poids net : 10 kg

Avantages techniques

• Architecture 24 V CC tolérante aux pannes : L’unité utilise des modules d’alimentation 24 V CC redondants doubles. En cas de défaillance d’une source d’alimentation, le module secondaire prend instantanément en charge la charge complète, évitant ainsi les interruptions de nœud et maintenant l’intégrité du processus.

• Extension de nœud sans interruption : La licence intégrée /NDEL supprime la nécessité d’acheter un logiciel séparé lors de l’extension du système. Cela simplifie le processus d’acquisition et accélère le déploiement des nœuds d’E/S supplémentaires.

• Intégrité du signal optimisée : L’option /CU2N fournit deux unités de connecteur S9562FA. Ces connecteurs spécialisés sécurisent la couche physique du bus ESB, empêchant l’atténuation du signal et protégeant le réseau de données à haute vitesse contre les interférences électromagnétiques (EMI).

• Capacité de charge robuste : Avec un poids net de 10 kg, l’unité dispose d’un châssis de qualité industrielle. Elle résiste aux contraintes mécaniques et aux charges thermiques typiques des armoires DCS à haute densité, garantissant une durée de vie de plus de 20 ans.

• Intégration native en courant continu : Contrairement aux modèles en courant alternatif, l’ANB10D-445 s’intègre directement dans les systèmes 24 V CC avec batterie de secours. Cela offre une architecture d’alimentation plus simple pour les installations privilégiant les salles de contrôle en courant continu uniquement.

Questions fréquentes

• Quelle est la différence entre ANB10D et ANB11D ?

  L’ANB10D utilise le bus ESB standard pour la communication locale ou de proximité, tandis que l’ANB11D prend en charge le bus ESB optique pour les besoins d’E/S distantes longue distance jusqu’à 5 km.

• L’option /NDEL nécessite-t-elle une activation supplémentaire ?

  Le code /NDEL indique que l’unité de nœud est fournie avec la licence nécessaire pour l’extension de nœud. Vous devez enregistrer la licence dans la station d’ingénierie CENTUM VP pour reconnaître le nouveau nœud.

• Cette unité convient-elle à une installation en zone dangereuse ?

  Non. Le suffixe « 5 » identifie ce modèle comme un type de base sans protection antidéflagrante. Vous devez installer cette unité dans une zone non dangereuse ou dans un boîtier antidéflagrant adapté si elle est utilisée dans un environnement de Classe I Div 2.
