Détails du produit

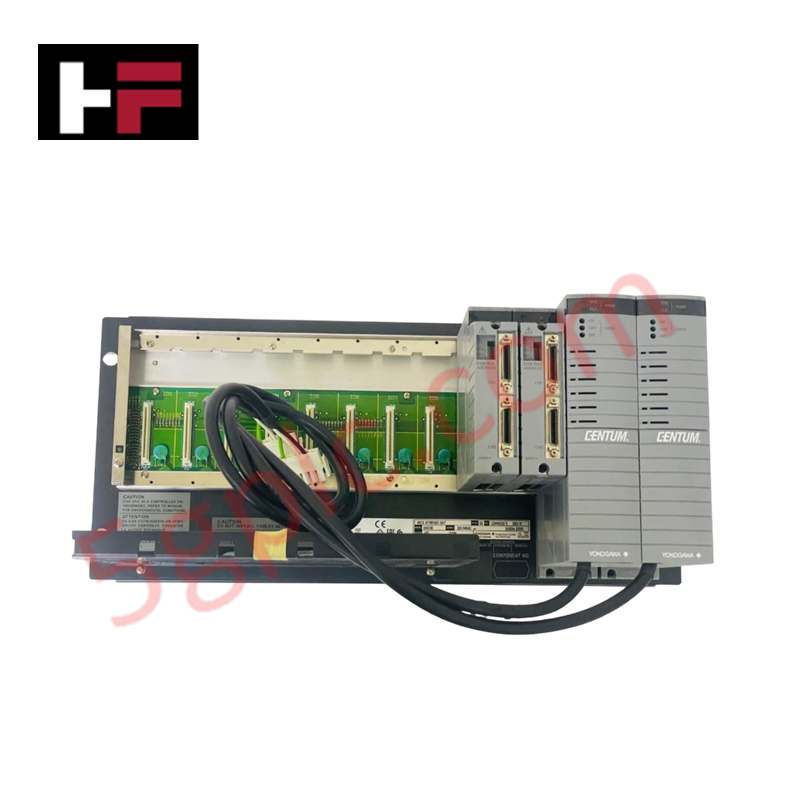

Le Yokogawa ANB10D-425, également référencé sous le nom d’unité de nœud de bus ESB ANB10D, est un composant matériel dédié qui convertit et transmet les signaux d’E/S de terrain à l’unité de contrôle de terrain (FCU) dans les systèmes Yokogawa CENTUM VP CS 3000. Il achemine les données d’E/S analogiques et de contacts via l’architecture de bus ESB déterministe.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | ANB10D-425 |
| Marque | Yokogawa |
| Type de produit | Unités de nœud de bus ESB |
| Interface de communication | Bus ESB |
| Type de montage | Montage en rack de 19 pouces |
| Options d’alimentation | 100-120 V CA, 220-240 V CA, 24 V CC |
| Consommation électrique | 200 VA (100-120 V CA), 230 VA (220-240 V CA), 5,5 A (24 V CC) |
| Redondance | Alimentation double redondante |
| Température de fonctionnement | 0 à 50 °C |
| Dimensions | Largeur standard de rack de 19 pouces (hauteur 4U) |
| Poids | 5,5 kg |
| Origine | Japon |
Protocole de boucle HART 4-20 mA et isolation des canaux
L’unité de nœud ANB10D-425 agit comme une interface de fond de panier haute densité qui achemine directement les signaux du protocole de boucle HART 4-20 mA vers le bus système, sans introduire d’atténuation du signal. L’isolation galvanique entre les canaux des cartes d’E/S installées empêche les différences de potentiel de terre de perturber le traitement des signaux de faible niveau. La structure du bus de fond de panier garantit l’intégrité du signal sur l’ensemble des emplacements d’E/S tout en maintenant les communications numériques HART haute fréquence sur les canaux analogiques.
Foire aux questions
Q : Comment fonctionne l’alimentation double redondante de l’ANB10D-425 ?
R : L’unité de nœud contient deux modules d’alimentation indépendants fonctionnant selon une configuration de partage de charge. Si l’une des sources d’alimentation tombe en panne, l’autre unité prend immédiatement en charge la totalité de la charge, sans interrompre les communications sur le bus ESB.
Q : Les modules d’E/S installés dans l’ANB10D-425 sont-ils remplaçables à chaud ?
R : Oui. Les modules d’E/S montés sur le fond de panier de l’unité de nœud peuvent être remplacés pendant que le système reste sous tension et opérationnel, à condition que la FCU hôte soit configurée pour le remplacement de modules en ligne.
Q : Quel est l’objectif principal de la connexion au bus ESB sur ce nœud ?
R : L’interface de bus ESB fournit une liaison de données optique/coaxiale haute vitesse et déterministe permettant de transférer directement les données des variables de procédé vers l’unité de contrôle de terrain hôte.
Directives d’installation sur site
- Fixez l’unité dans un rack d’instrumentation standard de 19 pouces à l’aide de quatre vis de retenue M5, en maintenant un dégagement vertical d’au moins 100 mm au-dessus et au-dessous pour assurer le refroidissement par convection.
- Veillez à ce que les deux lignes d’alimentation CA ou CC soient raccordées à des sources d’alimentation distinctes et protégées par des disjoncteurs, afin de maintenir une véritable redondance des alimentations.
- Raccordez fermement les connecteurs du câble de bus ESB et assurez-vous que les conducteurs de mise à la terre de protection sont reliés au châssis du rack, avec une résistance de terre inférieure à 10 ohms.
- Vérifiez que toutes les plaques obturatrices des emplacements de modules d’E/S sont installées sur les emplacements inutilisés afin de maintenir une circulation d’air interne adéquate.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
