Détails du produit
Description du produit

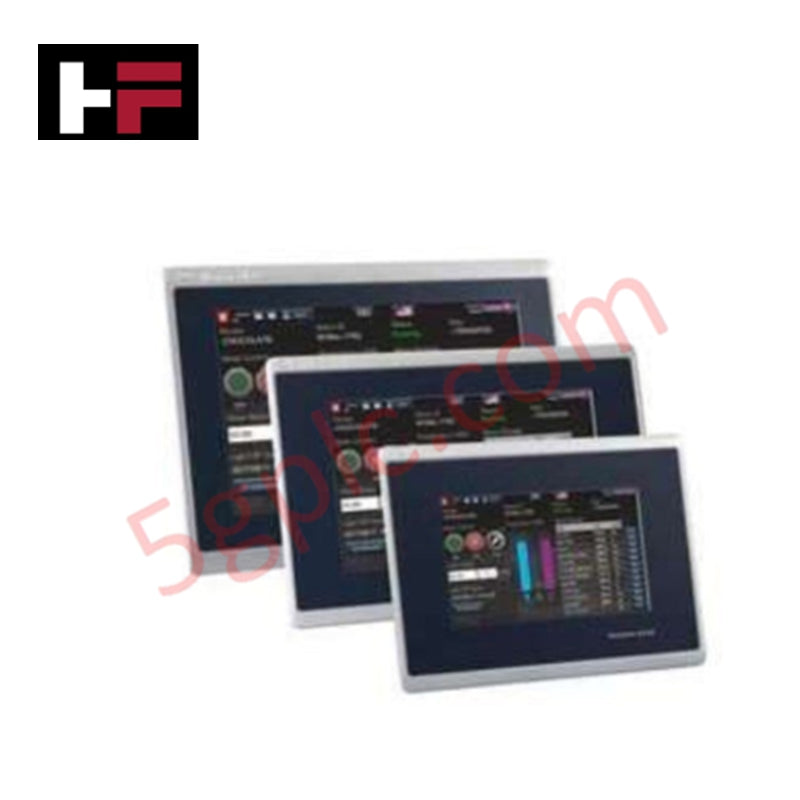

Le 2713P-T7WD1 (Numéro de catalogue : 2713P-T7WD1) est une interface opérateur haute performance conçue pour les environnements modernes d'automatisation industrielle. En tant que pierre angulaire de la famille PanelView 5310, ce terminal offre une intégration étroite avec les contrôleurs basés sur Logix, en particulier l’environnement Studio 5000 View Designer. Ce modèle dispose d’un écran large de 7 pouces au format panoramique et est optimisé pour les applications de petite à moyenne taille nécessitant un contrôle tactile intuitif, un traitement graphique à haute vitesse et des capacités robustes de gestion des données.
Spécifications complètes du matériel et de l’affichage
-
Type d’écran : Écran LCD TFT couleur large de 7 pouces
-
Dimensions visibles : 152 x 91 mm (6,0 x 3,6 pouces)
-
Résolution native : 800 x 480 WVGA
-
Format d’image : 15:9 (formaté en 5:3)
-
Luminance et rétroéclairage : LED blanche avec une durée de vie minimale de 50 000 heures à mi-intensité
-
Méthode d’interaction : Écran tactile résistif analogique
-
Durabilité du tactile : Testé pour 1 million d’actions avec une force d’opération de 100 g
-
Processeur/Système mémoire : 1 Go de RAM et 1 Go de stockage utilisateur non volatile
-
Tension de fonctionnement : 24 V CC nominal (plage acceptable de 18 à 30 V CC)
-
Consommation maximale d’énergie : 9 Watts (0,375 A à 24 V CC)
-
Connectivité E/S : 1 port Ethernet 10/100 Base-T ; 2 ports USB 2.0 hôtes haute vitesse
-
Poids : 1,36 kg (3,00 lbs)
-
Adaptabilité du boîtier : NEMA/UL Type 4X, 12, 13 et IP66 (lorsqu’il est monté en panneau)
Capacités opérationnelles et intégration logique
-
Compatibilité logicielle : Nécessite Studio 5000 View Designer (version 4.01 ou ultérieure)
-
Intégration Logix : Prend en charge la réponse rapide des boutons HMI pour les applications Studio 5000 Logix Designer
-
Éléments graphiques : Graphiques vectoriels évolutifs pour une qualité d’image nette à tout niveau de zoom
-
Interface de communication : Port Ethernet intégré supportant EtherNet/IP pour l’échange de données en temps réel
Installation et FAQ technique
Quelles sont les principales différences entre le PanelView 5310 et le PanelView 5510 ? Le 2713P-T7WD1 (Numéro de pièce : 2713P-T7WD1) appartient à la série 5310, conçue pour les systèmes plus petits. Bien que les deux utilisent Studio 5000 View Designer, la série 5310 prend généralement en charge jusqu’à 100 écrans et 1 000 alarmes, tandis que la série 5510 est destinée à des installations plus grandes et complexes avec un nombre plus élevé d’écrans et d’alarmes.
Les ports USB peuvent-ils être utilisés pour la journalisation des données ou des périphériques ? Oui. Les deux ports USB hôtes haute vitesse permettent la connexion de dispositifs de stockage externes pour la journalisation des données et la gestion des recettes, ainsi que de périphériques tels que claviers ou souris pour faciliter l’interaction de l’opérateur.
Ce terminal est-il compatible avec les logiciels hérités PanelBuilder ou FactoryTalk View ME ? Non. La série PanelView 5310 utilise une architecture moderne spécifiquement conçue pour Studio 5000 View Designer. Elle n’est pas rétrocompatible avec les applications conçues pour les terminaux PanelView Plus (FactoryTalk View ME) ou PanelView Standard (PanelBuilder32).
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
