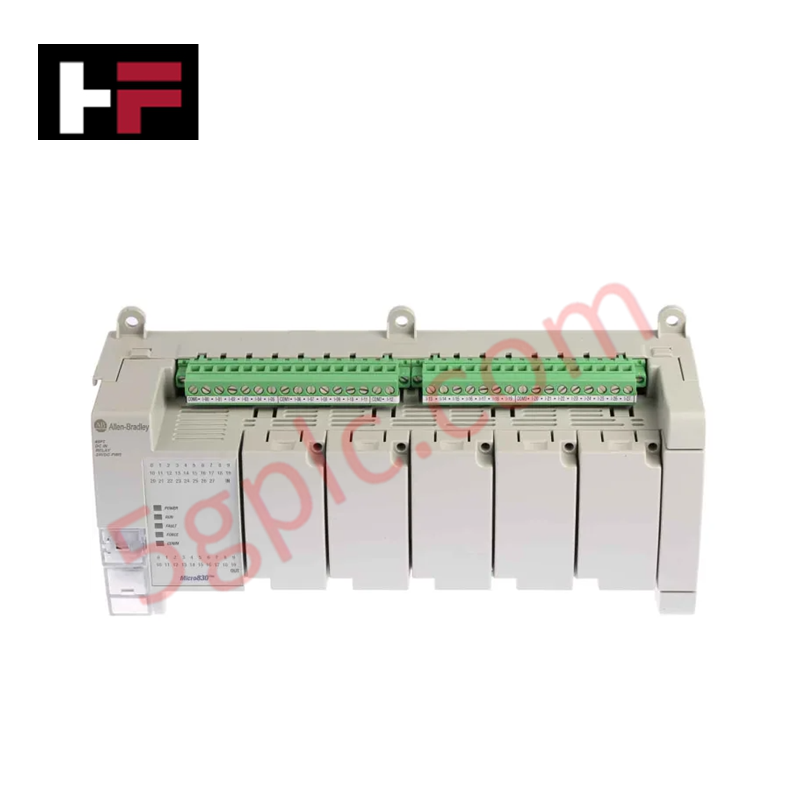

Allen-Bradley 2080-LC30-48QBB Micro830 Automate Programmable à 48 points

Présentation du produit

Le 2080-LC30-48QBB d'Allen-Bradley fonctionne comme un automate programmable industriel (API) autonome à haute densité dans la gamme Micro830. Conçu pour des applications de contrôle machine autonomes, ce micro-API coordonne une logique d'interverrouillage complexe, le comptage à grande vitesse et des profils de positionnement multi-axes sans nécessiter d'espaces d'armoire étendus.

Nous fournissons ce processeur industriel exclusivement en tant qu'unité 100 % neuve, scellée d'origine en usine. Cela garantit des circuits d'isolation optocoupleurs intacts, des pistes de connexion en cuivre immaculées et des registres flash internes vierges prêts à recevoir votre code d'application personnalisé via le logiciel Connected Components Workbench (CCW).

Spécifications techniques

Le tableau ci-dessous détaille les structures précises d'entrée/sortie, les métriques de mouvement et les capacités d'extension physique du contrôleur 2080-LC30-48QBB :

Avantages techniques

• Exécute le contrôle de mouvement multi-axes sans cartes coûteuses : Le processeur intègre trois pilotes dédiés de sortie de train d'impulsions (PTO) ainsi que six compteurs haute vitesse directement dans le matériel de base. Cette architecture embarquée pilote directement les contrôleurs de moteurs pas à pas ou les servomoteurs via des commandes impulsion/direction, éliminant le besoin d'acheter des cartes coprocesseurs de mouvement spécialisées et coûteuses.

• Maximise la polyvalence de contrôle grâce aux modules enfichables frontaux modulaires : Cinq emplacements intégrés, situés à l'avant, permettent aux ingénieurs de contrôle d'ajouter des E/S analogiques, des interfaces série supplémentaires ou des modules mémoire spécialisés directement sur la face avant. Cette disposition modulaire correspond aux exigences précises de l'application tout en préservant l'empreinte compacte originale du panneau.

• Simplifie l'intégration directe de la télémétrie machine : Le port série non isolé intégré à double protocole RS-232/RS-485 établit des voies de communication rapides avec les interfaces homme-machine (IHM) locales ou les variateurs de vitesse. Le port gère nativement les protocoles Modbus RTU et ASCII pour extraire les registres de diagnostic sans alourdir le cycle logique principal de l'API.

FAQ

• Quelle est la différence structurelle entre les sorties Source 24V de ce modèle et un style de sortie Sink ?

  Le 2080-LC30-48QBB dispose de sorties transistor de source. Cela signifie que le canal de sortie de l'API fournit directement une alimentation +24V CC à la charge terrain connectée (comme une bobine de solénoïde ou une lampe témoin) lorsqu'il est activé. L'autre côté de votre charge terrain doit être connecté directement au rail de retour commun CC (0V CC).

• Comment protéger le port série non isolé des interférences de boucle de masse lors de l'installation ?

  Étant donné que ce port série ne possède pas d'isolation galvanique interne, des différences de tension importantes entre la masse du châssis de l'API et la masse du périphérique connecté peuvent endommager le transceiver de communication. Les techniciens doivent relier tout le matériel connecté à une barre de masse commune ou utiliser un isolateur de port en ligne externe lors du routage des lignes de communication sur de longues distances physiques.

• Ce contrôleur perd-il son programme utilisateur si le panneau de contrôle principal est complètement hors tension ?

  Non. Le contrôleur Micro830 utilise une mémoire flash embarquée non volatile pour stocker en toute sécurité votre programme de contrôle compilé et les paramètres système. Il conserve l'application logique indéfiniment à travers les cycles d'alimentation sans nécessiter de batterie de secours externe, bien qu'il requière un module d'horloge temps réel enfichable si votre programme suit des calendriers précis de l'heure de la journée.
