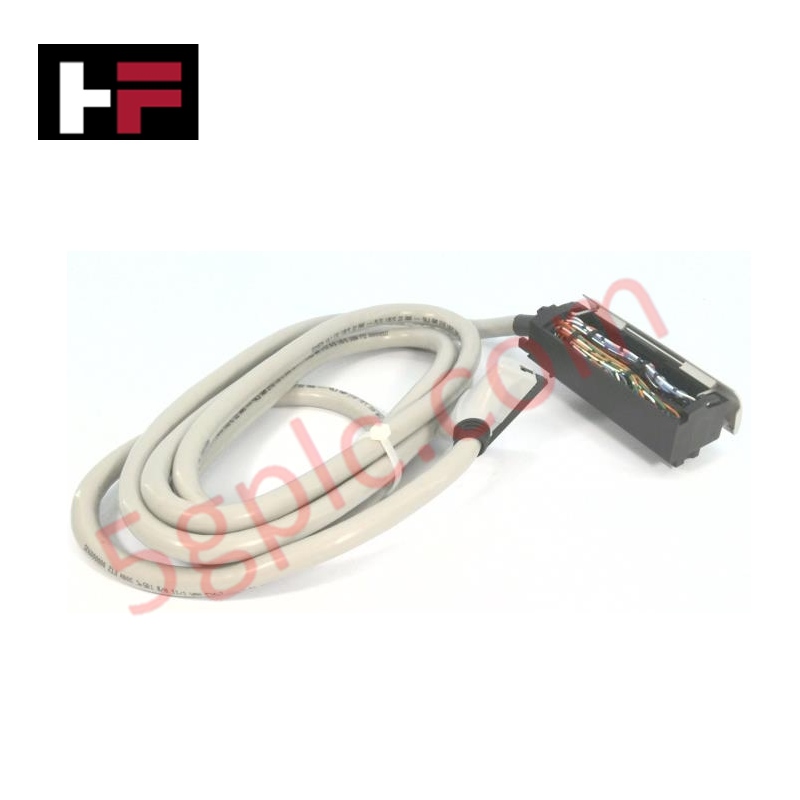

Allen-Bradley 1492-CABLE025Z Câble d'interface E/S pré-câblé Bulletin 1492

Présentation du produit

Le 1492-CABLE025Z d'Allen-Bradley fonctionne comme un assemblage de câbles pré-câblé à haute densité, testé en usine, au sein de l'écosystème de câblage numérique Bulletin 1492. Ce câble d'interconnexion de 2,5 mètres (8,2 pieds) établit un lien point à point immédiat entre les modules d'entrée/sortie (E/S) standard ControlLogix 1756 à 32 points et les modules d'interface (IFM) compatibles à 40 broches. En remplaçant le câblage manuel sur barrette de connexion, ce câble robuste simplifie l'intégration des signaux numériques de terrain dans les automates programmables centraux Allen-Bradley.

Nous fournissons ce composant strictement comme un ensemble 100 % neuf, scellé en usine afin de garantir l'intégrité complète de l'isolation des conducteurs, des sertissages parfaits en usine et une disponibilité immédiate pour les mises à niveau critiques de l'automatisation industrielle.

Spécifications techniques

Le tableau ci-dessous présente les caractéristiques physiques, électriques et structurelles de l'assemblage de câbles pré-câblé :

Avantages techniques

• Élimine le sertissage manuel point à point : Le 1492-CABLE025Z supprime le processus fastidieux de mesure, dénudage, sertissage et étiquetage de 40 fils individuels par carte E/S. Les techniciens n'ont qu'à clipser le connecteur 1756-TBCH intégré sur le module ControlLogix et brancher l'extrémité à 40 broches sur le bloc IFM, réduisant ainsi le temps de câblage du panneau jusqu'à 75 %.

• Réduit les interférences croisées et l'atténuation du signal : Les conducteurs en cuivre étamé multibrins #22 AWG de qualité supérieure minimisent la chute de tension interne sur la longueur de 2,5 mètres. Le blindage précis de qualité industrielle résiste aux interférences électromagnétiques (EMI) environnementales provenant des variateurs de fréquence (VFD) adjacents et des contacteurs haute puissance, protégeant les signaux numériques basse tension contre la corruption des données.

• Résout les contraintes de profondeur d'armoire : Les cartes haute densité à 32 points nécessitent un routage des fils extrêmement soigné pour s'adapter aux portes d'armoires peu profondes. Ce faisceau de câbles moulé en usine sort proprement par le bas du boîtier 1756-TBCH, établissant un rayon de courbure uniforme qui prévient la contrainte sur les fils et permet une fermeture fluide des armoires de répartition standard de 10,7 pouces de profondeur.

Questions fréquentes

• Puis-je utiliser ce câble 1492-CABLE025Z pour connecter des modules analogiques 1756 ?

  Non. Ce câble utilise un agencement spécifique à 40 conducteurs destiné aux cartes E/S numériques à 32 points. Les modules analogiques nécessitent des câbles torsadés blindés individuellement spécialisés (comme la série 1492-CABLE_X) pour isoler les signaux sensibles en millivolts et milliampères des bruits haute fréquence. Utiliser ce câble numérique pour des signaux analogiques risque d'induire de fortes interférences entre canaux.

• Quelles précautions les équipes d'installation doivent-elles prendre concernant le rayon de courbure du câble dans le conduit ?

  Pour protéger les cœurs internes en cuivre étamé multibrins #22 AWG contre la fatigue physique ou l'étirement, maintenez un rayon de courbure dynamique minimum d'au moins 3 fois le diamètre extérieur total du câble lors du routage. Fixez le faisceau avec des sangles velcro larges plutôt qu'avec des colliers de serrage serrés pour éviter d'écraser la couche d'isolation extérieure.

• Cette assemblée pré-câblée remplace-t-elle les connecteurs standard 1756-TBNH ou 1756-TBSH ?

  Oui. Le 1492-CABLE025Z inclut un connecteur moulé 1756-TBCH directement côté module. Ce connecteur reproduit la forme physique du bloc de jonction amovible standard (RTB), vous permettant de le glisser directement sur n'importe quel boîtier ControlLogix à 32 points sans acheter de matériel de terminaison supplémentaire.
