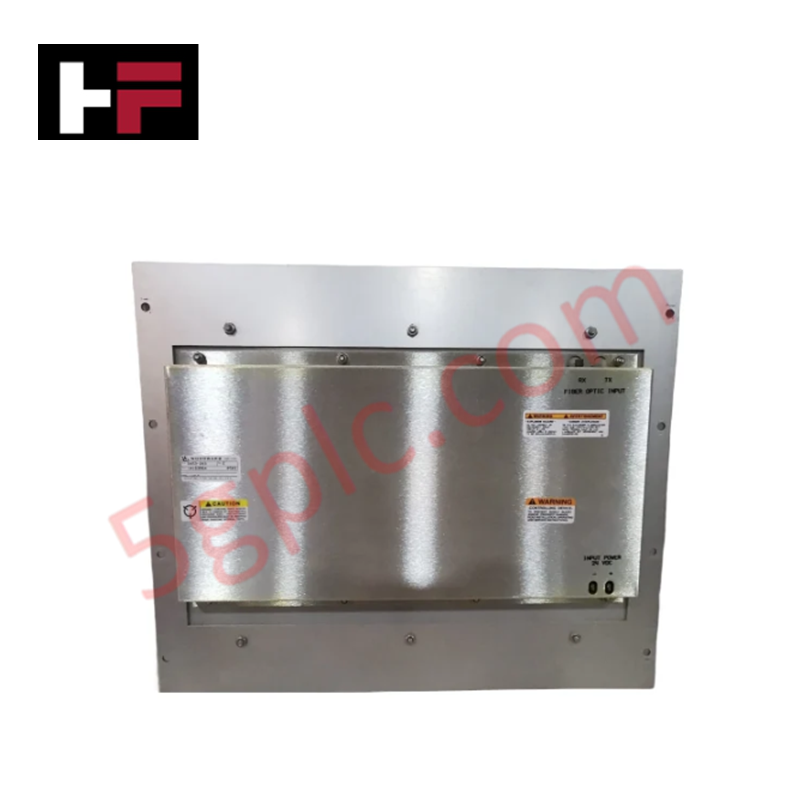

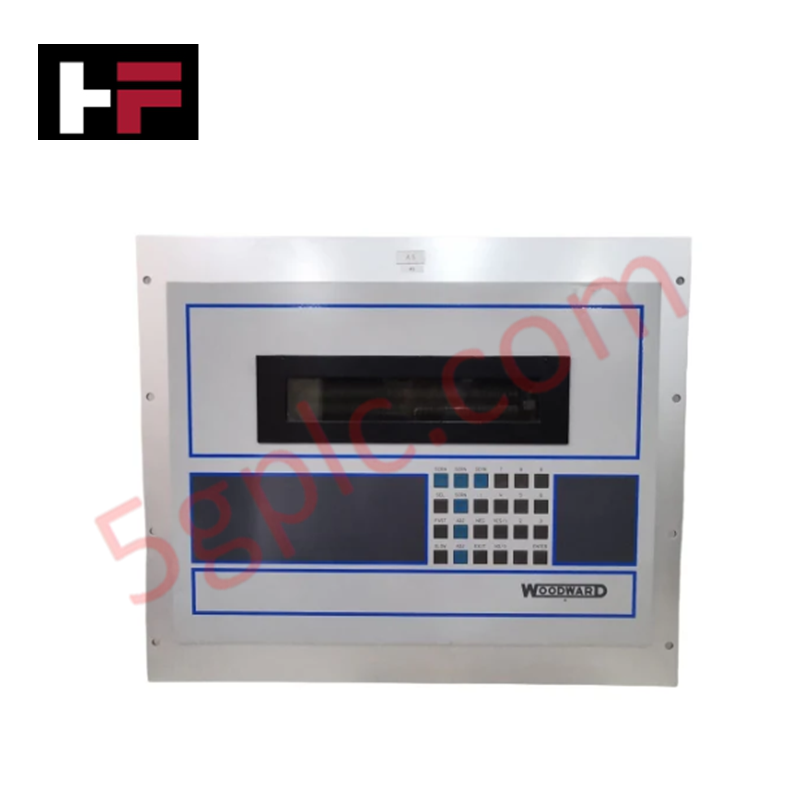

5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes
5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes
5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes
5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes

5453-203 | Woodward | Panneau d'interface opérateur à affichage Micronet 2 lignes


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : 5453-203

TYPE DE PRODUIT : Panneaux d'interface opérateur

FOURNISSEUR DU PRODUIT : Woodward


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

Configuré pour l'interaction locale de l'opérateur sur les plateformes de contrôle de turbines, le Woodward 5453-203 (panneau d'interface opérateur 5453-203) permet l'exécution physique/électrique directe de la surveillance de l'état de la machine et de la saisie des commandes de contrôle via une communication série.

Spécifications matérielles

Paramètre Spécification
Modèle 5453-203
Marque Woodward
Origine USA
Poids 1,82 kg
Dimensions 356 x 305 x 152 mm
Température de fonctionnement -40 à 70 °C
Consommation électrique 12 VCC à 650 mA
Type de connecteur DB9
Ports de communication RS232, RS422

Réponse de la boucle de rétroaction de l'actionneur

Le panneau d'interface 5453-203 sert de terminal principal pour la surveillance des paramètres de régulation, y compris l'état des actionneurs de carburant et les consignes de contrôle de vitesse. En interfaçant avec le contrôleur, les opérateurs peuvent observer les données en temps réel pour vérifier que la réponse de la boucle de rétroaction de l'actionneur reste dans les plages de fonctionnement nominales. Le panneau prend en charge un retour alphanumérique des variables système, permettant aux opérateurs d'identifier les écarts dans le courant d'entraînement de l'actionneur ou la position des vannes. Une communication stable via les ports RS232/RS422 est nécessaire pour garantir que les commandes manuelles sont traitées par le régulateur avec une latence minimale, assurant un contrôle constant de la dynamique du moteur.

Questions fréquemment posées

Q : Le panneau d'interface prend-il en charge une sortie vidéo HDMI directe pour des écrans externes ?

R : Bien que la spécification mentionne un câble de type HDMI pour la connectivité physique, le module est conçu comme un panneau d'interface opérateur à texte sur 2 lignes. Le connecteur HDMI est utilisé pour la transmission de signaux propriétaires vers l'affichage de l'interface et ne doit pas être connecté à des moniteurs vidéo grand public standards.

Q : Le panneau peut-il être configuré pour basculer entre les modes de communication RS232 et RS422 ?

R : Oui, le panneau supporte les deux standards RS232 et RS422. Assurez-vous que le contrôleur hôte est configuré avec le protocole et le débit en bauds correspondants pour établir une liaison valide. Vérifiez une terminaison correcte des lignes côté contrôleur lors de l'utilisation du RS422 pour des câbles plus longs.

Directives d'installation sur site

  1. Montage : Utilisez les dimensions spécifiées de 356 x 305 x 152 mm pour planifier la découpe du panneau. Assurez-vous que le joint est correctement positionné pour maintenir l'étanchéité de l'armoire.
  2. Câblage : Utilisez un câble blindé multi-conducteurs pour l'interface série DB9. Éloignez les lignes de communication série des câbles AC haute tension et des alimentations moteurs pour éviter les erreurs de signal induites.
  3. Mise à la terre : Reliez le châssis du panneau au bus de terre de l'armoire à l'aide d'une sangle tressée à faible impédance pour garantir la compatibilité électromagnétique (CEM) et la protection contre les interférences transitoires.
  4. Alimentation : Fournissez une source d'alimentation stable en 12 VCC capable de délivrer au minimum 650 mA. Utilisez un câblage en paire torsadée pour minimiser les perturbations dans les circuits de l'interface.
  5. Validation : Au démarrage, vérifiez que l'affichage s'initialise correctement. Effectuez un test de boucle via le menu de diagnostic série pour confirmer que l'interface échange correctement les données avec l'unité de contrôle de la turbine Woodward.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
