Détails du produit

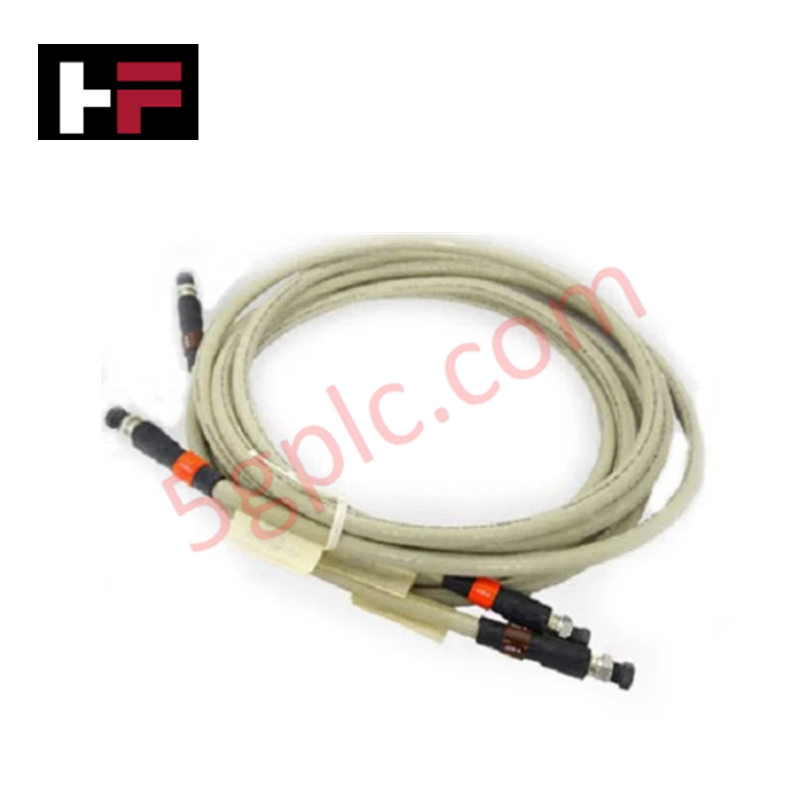

Le Honeywell 51305722-001, également référencé sous le nom de 51305722-001 câbles optiques doubles à fibre optique, fonctionne comme un composant matériel dédié à la transmission de signaux optiques à haute vitesse et faible latence au sein des plateformes Honeywell DCS et PLC.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 51305722-001 |
| Marque | Honeywell |
| Origine | USA / Fabrication mondiale |
| Dimensions | Longueur 1 mètre |
| Température de fonctionnement | -40 à +85 °C |
| Consommation électrique | Composant optique passif |
| Type de composant | Câble optique double à fibre optique |
| Diamètre du cœur | 100/140 microns (cœur de 100 microns) |
| Type de connecteur | Connecteurs optiques standards industriels |
| Équivalent mécanique | Dimensions extérieures / gaine de calibre 24 AWG |
| Couleur de la gaine du câble | Noir |
| Indice de protection environnementale | IP67 (résistant à la poussière et à l’eau) |
| Résistance électrique | Minimale (milieu optique non conducteur) |
Connectivité FOUNDATION Fieldbus / Profibus PA
L’assemblage de câble optique double 51305722-001 fournit des liaisons diélectriques de couche physique entre les commutateurs de bus optiques et les émetteurs-récepteurs du système. Lorsqu’il est déployé dans des armoires adjacentes aux segments cuivre FOUNDATION Fieldbus ou Profibus PA, le cœur optique en verre isole complètement les chemins de données des interférences électromagnétiques (EMI) à haute fréquence et des bruits radiofréquences.
Ce milieu de transmission non conducteur empêche les courants de boucle de masse entre les armoires de contrôle distantes tout en éliminant les diaphonies et la dégradation de l’isolation canal à canal sur des interfaces E/S à haute densité.
Questions fréquemment posées
Q : Le câble optique 51305722-001 conduit-il des courants électriques parasites entre les armoires de contrôle ?
R : Non, le cœur en fibre optique est entièrement non conducteur, offrant une isolation galvanique complète entre les modules de rack interconnectés et éliminant les risques de boucle de masse.
Q : Quel niveau de protection environnementale est assuré par l’assemblage de câble ?
R : Le matériel du câble bénéficie d’un indice de protection IP67, protégeant les cœurs de fibre internes contre l’infiltration de poussière et l’exposition à l’eau, avec une plage de température de fonctionnement de -40 à +85 °C.
Q : Quelle est la construction du cœur de ce câble optique double ?
R : L’assemblage intègre une configuration optique à double canal en fibre de verre 100/140 microns conçue pour la transmission duplex des signaux.
Consignes d’installation sur site
- Inspectez les faces d’extrémité des connecteurs optiques à l’aide d’un microscope d’inspection de fibre avant le raccordement ; nettoyez-les avec des lingettes optiques sans peluches en cas de contamination.
- Respectez les rayons de courbure minimums lors du routage du câble à l’intérieur des enceintes pour éviter l’atténuation optique et les pertes de signal dues aux micro-courbures.
- Maintenez les capuchons de protection contre la poussière sur les connecteurs optiques jusqu’au moment précis de leur insertion dans les émetteurs-récepteurs des modules.
- Fixez les câbles le long des chemins de câblage désignés à l’aide de fixations auto-agrippantes plutôt que de colliers plastiques serrés afin d’éviter d’écraser la structure du cœur optique.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Maîtriser l’identification des fils en automatisation industrielle : l’importance des embouts et du marquage croisé des fils
Un repérage correct des fils constitue la pierre angulaire d’une installation fiable des systèmes de commande et de leur maintenance à long terme. Dans les environnements complexes d’automatisation industrielle, les techniciens raccordent des milliers d’extrémités de conducteurs dans des armoires de commande, des châssis de raccordement et des boîtes de jonction sur le terrain. Les embouts servent de marqueurs individuels en forme de tube, enfilés sur les conducteurs avant leur raccordement définitif. Alors que les techniciens utilisaient autrefois des bagues individuelles préimprimées portant des lettres, les constructeurs modernes d’armoires de commande recourent à des imprimantes automatisées pour embouts. Ces imprimantes à transfert thermique produisent des repères durables à manchon thermorétractable, un par un, correspondant directement aux schémas de câblage approuvés, ce qui accélère considérablement l’assemblage des armoires.
Comprendre les armoires de raccordement dans les systèmes d’automatisation et de contrôle industriels
Les armoires de brassage constituent le point de connexion essentiel entre les instruments de terrain et les unités de traitement centralisées. Dans les grandes architectures de systèmes de contrôle DCS et PLC, des centaines de câbles multipaires relient les boîtes de jonction locales à la salle centrale des équipements d’instrumentation. L’armoire de brassage abrite des borniers de terrain, des parafoudres, des barrières d’isolement à sécurité intrinsèque et des relais d’interposition. En séparant les terminaisons du câblage de terrain des composants électroniques sensibles des processeurs, les ingénieurs protègent les coûteux fonds de panier des contrôleurs contre les surtensions à haute tension. Cette séparation modulaire rationalise considérablement les opérations de maintenance et simplifie l’extension du système.
Bonnes pratiques essentielles pour le câblage et l’installation des automates programmables industriels (API) dans l’automatisation industrielle
Le déploiement réussi d’un système de commande commence par un examen approfondi de la documentation technique du fabricant. Les contrôleurs de grandes marques comme Allen-Bradley, Siemens et Schneider Electric présentent des dispositions de bornes qui leur sont propres. Les ingénieurs doivent vérifier les exigences de tension avant de raccorder les câbles d’alimentation afin d’éviter des dommages catastrophiques aux équipements. Les raccordements de ligne standard exigent le strict respect des codes électriques régionaux et un code couleur approprié pour les fils. En outre, les constructeurs de panneaux doivent toujours établir une connexion de mise à la terre robuste à faible impédance, à l’aide d’un conducteur en cuivre d’au moins calibre 16 AWG, raccordé directement au réseau principal de mise à la terre de l’usine.
