Détails du produit

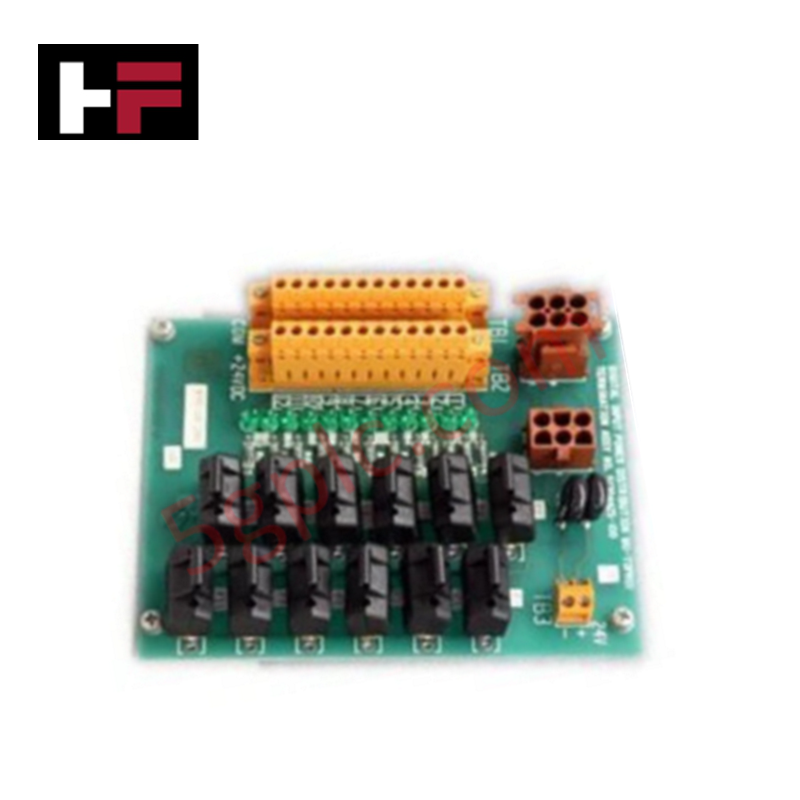

Configuré pour la commande de charges de forte puissance et la distribution de tension dans les plateformes DCS Experion PKS, le Honeywell 51155506-105 (module d’alimentation 51155506-105) assure une exécution physique et électrique directe. Il convertit l’alimentation 120/240 V CA afin d’alimenter la logique interne du système et commande des actionneurs de terrain, moteurs, solénoïdes et contacteurs de forte puissance via des canaux de sortie à relais intégrés haute capacité.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 51155506-105 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,4 kg |
| Dimensions | 7 cm x 14 cm x 14,5 cm |
| Température de fonctionnement | 0 à 60 °C |
| Consommation électrique | Entrée 120/240 V CA (sortie continue de 10 A) |
| Contacts de sortie | Forme A (NO) / Forme B (NF), SPDT |
| Calibre par canal | 5 A par canal (300 V CA/CC) |
| Isolation des canaux | 1500 V CA entre canaux |
| Plage d’humidité | 5 % à 95 %, sans condensation |
Protocole de boucle HART 4-20 mA et intégrité de l’isolation galvanique
Le module 51155506-105 intègre des barrières d’isolation galvanique de 1500 V CA entre canaux, situées entre ses relais de commutation et les cartes de fond de panier de commande du système. Ce découplage électrique empêche les retours de surtension inductifs et les transitoires de masse générés par les bobines de solénoïdes commutées de perturber les circuits d’entrée et de sortie analogiques adjacents. Ainsi, les instruments de terrain sensibles utilisant le protocole de boucle HART 4-20 mA conservent des transmissions de signal exemptes de perturbations sur les chemins de fond de panier communs de l’armoire.
Foire aux questions
Q : Le module d’alimentation 51155506-105 peut-il être remplacé lorsque les boucles de terrain restent sous tension ?
R : Non, les entrées d’alimentation secteur principales (120/240 V CA) et les boucles de contacts de terrain des relais à courant élevé doivent être mises hors tension avant de retirer ou d’insérer le module, afin d’éviter la formation d’arcs électriques et la dégradation des connecteurs.
Q : Quelles configurations de contacts sont prises en charge par les sorties de relais intégrées ?
R : Les sorties du module utilisent des relais unipolaires bidirectionnels (SPDT), permettant des configurations de câblage en fonctionnement normalement ouvert (forme A) et normalement fermé (forme B).
Consignes d’installation sur le terrain
- Avant de monter le module, isolez et verrouillez tous les circuits d’alimentation secteur 120/240 V CA ainsi que les sources d’alimentation des contacts de relais externes.
- Fixez le module sur la base de montage de l’armoire à l’aide de la quincaillerie intégrée afin d’assurer un contact complet de mise à la terre du châssis.
- Branchez l’ensemble de câbles de relais source DO de 5 mètres fourni au connecteur d’interface prévu à cet effet, en veillant à ne pas dépasser le rayon de courbure minimal lors du cheminement du câble.
- Séparez les lignes d’alimentation CA haute tension des conduits de câblage des signaux basse tension afin de réduire les interférences électromagnétiques (IEM) à l’intérieur du panneau.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
