Détails du produit
Présentation du produit

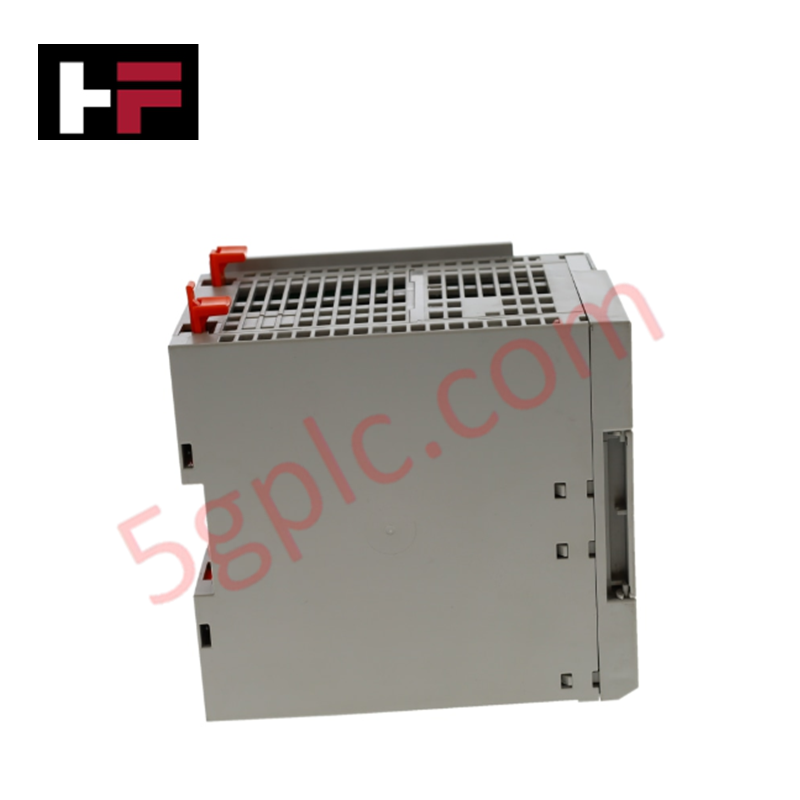

Le Allen Bradley 5069-L340ERM agit comme un contrôleur phare au sein de la famille CompactLogix 5380, offrant un traitement haute performance et un contrôle de mouvement à grande vitesse pour des applications industrielles complexes. Il dispose de 4 mégaoctets de mémoire d’application et prend en charge jusqu’à 20 axes de mouvement intégrés sur EtherNet/IP. Ce contrôleur facilite les opérations intensives en données et la synchronisation en temps réel à travers des systèmes d’E/S distribués à grande échelle. Nous fournissons cette unité en état 100 % neuf et original , garantissant une intégrité maximale du système et une disponibilité matérielle à long terme.
Spécifications techniques
Le 5069-L340ERM gère des tâches d’automatisation exigeantes grâce aux spécifications principales suivantes :
| Caractéristique | Spécification |
| Fabricant | Allen Bradley (Rockwell Automation) |
| Série | CompactLogix 5380 |
| Mémoire d’application | 4 mégaoctets |
| Mémoire non volatile | 2 Go (livré avec carte 1784-SD2) |
| Nœuds EtherNet/IP | 55 nœuds |
| Axes CIP Drive | 20 axes |
| Capacité d’E/S locale | Jusqu’à 31 modules |
| Débit de communication | 10/100 Mbps / 1 Gbps (Ethernet) |
| Programmation | Ladder, Texte structuré, FBD, SFC |
| Poids | 2,00 lbs (0,91 kg) |
Avantages techniques
Le 5069-L340ERM optimise le contrôle des processus et la performance matérielle grâce à des fonctionnalités d’ingénierie avancées :
-
Connectivité Gigabit Ethernet : Deux ports Ethernet 1 Gbps offrent une bande passante massive pour un échange de données à grande vitesse. Cette architecture prend en charge les topologies Device Level Ring (DLR), étoile et linéaire, garantissant que le réseau reste actif même en cas de rupture physique d’un câble.
-
Capacité d’E/S étendue : Le contrôleur supporte jusqu’à 31 modules d’E/S locaux 5069. Cette haute densité permet une expansion significative des E/S dans un seul châssis, réduisant le besoin de plusieurs racks distants et de câblage complexe.
-
Mouvement intégré sur EtherNet/IP : Cette unité gère directement 20 axes CIP drive via le réseau. Elle élimine le besoin de modules de mouvement dédiés, simplifiant l’agencement de l’armoire et réduisant les coûts matériels pour les machines multi-axes.
-
Précision à grande vitesse : Le support intégré pour le verrouillage d’impulsions et la correspondance de motifs permet au contrôleur de capturer et de réagir aux événements terrain en microsecondes. Ce niveau de précision est essentiel pour les applications d’emballage, de tri et d’impression à grande vitesse.
-
Maintenance rapide : Le contrôleur inclut un port USB Type B 2.0 pour une programmation et des mises à jour de firmware rapides. La carte SD de 2 Go fournie garantit que le programme utilisateur et la base de données des tags survivent aux coupures d’alimentation sans intervention externe.
FAQ
-
Ce contrôleur inclut-il une alimentation électrique ?
Le 5069-L340ERM nécessite deux connexions d’alimentation distinctes : alimentation module (MOD-PWR) et alimentation capteur/actionneur (SA-PWR). Vous devez fournir ces sources 24 V DC au bornier 5069-RTB22 (vendu généralement séparément) pour alimenter le CPU et les modules d’E/S locaux.
-
Comment vérifier l’authenticité de ce 5069-L340ERM ?
Nous expédions uniquement du stock 100 % neuf et original. Chaque unité arrive dans la boîte scellée d’usine Allen Bradley avec le code UPC original (887172922190), le numéro de série et le code de date de fabrication clairement affichés sur l’étiquette.
-
Quelle version du logiciel ce contrôleur nécessite-t-il ?
Le 5069-L340ERM requiert Studio 5000 Logix Designer. Assurez-vous que la version de votre logiciel correspond au firmware du contrôleur (généralement version 28 ou supérieure) pour accéder à toutes les fonctionnalités intégrées de mouvement et de Gigabit Ethernet.
-
Puis-je étendre la mémoire non volatile ?
L’unité est livrée avec une carte 1784-SD2 de 2 Go. Si votre application nécessite un stockage de journalisation plus important, vous pouvez mettre à niveau la carte vers des capacités supérieures prises en charge par la plateforme matérielle 5069.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Maîtriser la programmation des automates programmables : meilleures pratiques pour une automatisation industrielle robuste
Écrire un code PLC propre nécessite de la discipline, notamment en ce qui concerne la gestion de la mémoire. Évitez de trop utiliser les instructions SET et RESET, car elles compliquent souvent le débogage. Si plusieurs échelons contrôlent le même bit, le dépannage devient un cauchemar. Concentrez-vous plutôt sur l’activation d’un bit à un seul endroit. Si votre logique nécessite des conditions complexes, utilisez des branches au sein d’un même échelon. Cette approche rend votre code lisible, facile à maintenir et nettement plus simple à auditer pendant les arrêts.
API vs. IHM : distinguer le cerveau de l’interface dans l’automatisation industrielle
Dans le domaine de l'automatisation industrielle, il est essentiel de distinguer un automate programmable industriel (API) d'une interface homme-machine (IHM). Bien que ces deux dispositifs fonctionnent ensemble, ils ont des rôles distincts. L'API agit comme le « cerveau » de l'opération, exécutant la logique, tandis que l'IHM fait office de « yeux », permettant aux opérateurs de surveiller et d'interagir avec le système. Comprendre cette synergie est indispensable pour tout professionnel concevant des solutions robustes d'automatisation d'usine.
Choisir la bonne solution d'automatisation industrielle pour la fabrication moderne
Choisir un système d’automatisation industrielle efficace commence par un audit approfondi des processus. Vous devez identifier les tâches répétitives, exigeantes en main-d’œuvre ou sujettes aux erreurs humaines. Tous les processus ne nécessitent pas une automatisation de haut niveau ; il est donc important de prioriser les opérations qui ont un impact direct sur le débit et la qualité. En définissant précisément vos besoins, vous évitez de trop investir dans des technologies inutiles. Une approche équilibrée garantit que vos dépenses en capital correspondent à des gains mesurables en efficacité opérationnelle.
