Détails du produit
Présentation du produit

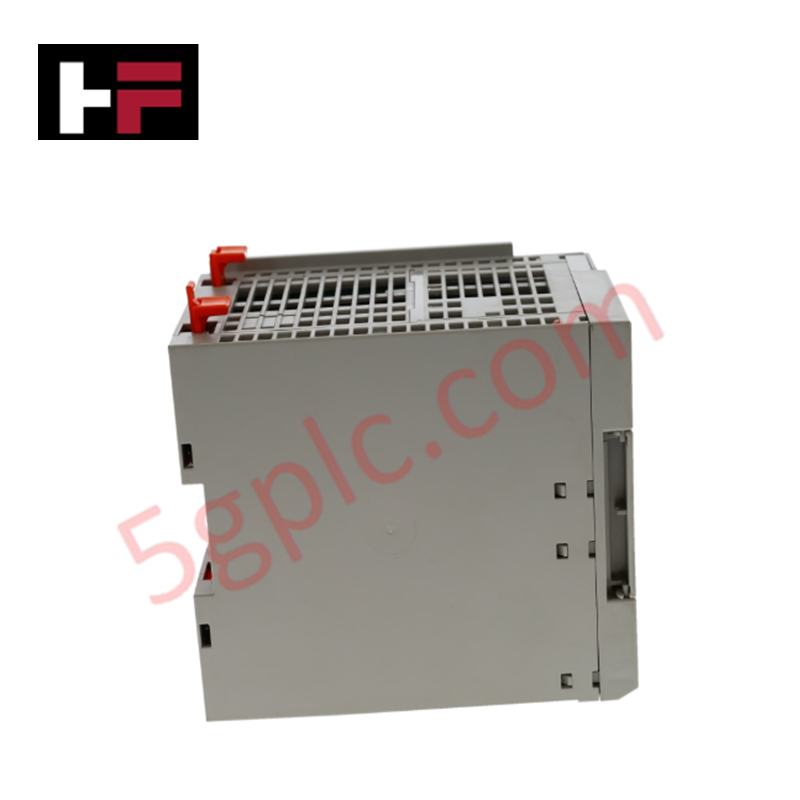

Le Allen Bradley 5069-L340ER-NSE appartient à la famille CompactLogix 5380, spécialement conçu pour les environnements avec des restrictions strictes de stockage d'énergie. La désignation "NSE" (sans stockage d'énergie) indique que ce contrôleur ne contient pas les condensateurs internes généralement utilisés pour maintenir l'alimentation lors de l'arrêt, ce qui le rend idéal pour les sites dangereux ou les installations sécurisées où l'énergie stockée représente un risque de sécurité. Il offre 1 Mégaoctet de mémoire d'application et prend en charge jusqu'à 24 nœuds EtherNet/IP. Nous fournissons cette unité en état 100 % neuf et original , garantissant une conformité totale avec vos protocoles industriels spécialisés de sécurité et sûreté.
Décomposition du numéro de pièce
Le 5069-L310ER-NSE utilise une logique de suffixe spécifique pour définir ses capacités opérationnelles :
| Suffixe/Code | Définition technique |
| 5069 | Plateforme CompactLogix de nouvelle génération |
| L310 | Capacité de mémoire d'application de 1 Mo |
| ER | Ports Ethernet doubles (compatible DLR, étoile et linéaire) |
| NSE | Sans stockage d'énergie : Le module ne contient aucun composant interne de stockage d'énergie |
Spécifications techniques
Le 5069-L310ER-NSE offre un traitement à grande vitesse sans risque d'énergie résiduelle :
| Caractéristique | Spécification |
| Fabricant | Allen Bradley (Rockwell Automation) |
| Mémoire d'application | 1 Mégaoctet |
| Mémoire non volatile | 2 Go (via la carte 1784-SD2 incluse) |
| Nœuds EtherNet/IP | 24 Nœuds |
| Vitesse de communication | 10/100 Mbps / 1 Gbps (Ethernet Gigabit) |
| Capacité d'E/S locale | Jusqu'à 8 modules |
| Port USB | 1 Type B 2.0 pleine vitesse |
| Tâches standard | 32 Tâches |
| Axes de mouvement | 0 (Modèle sans contrôle de mouvement) |
| Poids | 1,56 lbs (0,71 kg) |
Avantages techniques
Le 5069-L310ER-NSE résout des défis uniques dans l'automatisation sécurisée et à grande vitesse :
-
Conformité sans stockage d'énergie (NSE) : Ce module élimine les composants internes de stockage d'énergie. Cette caractéristique technique répond aux exigences strictes des industries à risque où l'énergie électrique résiduelle pourrait enflammer des atmosphères volatiles ou violer les protocoles d'entrée/sortie des installations sécurisées.
-
Débit de communication Gigabit : Les deux ports Ethernet 1 Gbps facilitent un échange massif de données. Cette architecture prend en charge les topologies Device Level Ring (DLR), permettant au contrôleur de maintenir la communication même si un câble réseau physique est endommagé.
-
Exécution rapide de la logique : L'architecture 5380 optimise l'exécution des graphiques fonctionnels séquentiels complexes et des schémas d'échelle. Cela garantit une réponse rapide pour les processus de fabrication discrets sans la latence des générations précédentes de contrôleurs.
-
Capture d'événements de précision : Le support intégré pour le verrouillage d'impulsions et la correspondance de motifs permet au contrôleur de détecter et d'enregistrer les événements terrain à des intervalles de microsecondes. Cela en fait un outil puissant pour les tâches d'inspection et d'enregistrement à grande vitesse.
FAQ
-
Que se passe-t-il avec le programme lors d'une coupure de courant puisque c'est un modèle NSE ?
Comme le modèle NSE ne dispose pas de stockage d'énergie interne pour « écrire » les états actuels en mémoire lors d'une coupure de courant inattendue, le contrôleur s'appuie sur la carte 1784-SD2 2GB fournie. Vous devez vous assurer que votre stratégie de programmation inclut des sauvegardes périodiques dans la mémoire non volatile pour éviter toute perte de données.
-
Cette unité est-elle compatible avec les modules d'E/S 5069 standard ?
Oui. Le 5069-L310ER-NSE prend en charge jusqu'à 8 modules d'E/S 5069 locaux. Il utilise le même bus arrière haute vitesse et les mêmes borniers que le reste de la série 5380.
-
Comment vérifier que ce contrôleur est « neuf » ?
Nous expédions chaque 5069-L310ER-NSE dans son emballage d'usine d'origine. Chaque unité possède un numéro de série unique, un sceau d'usine intact et la documentation de fabrication Allen Bradley originale, garantissant qu'elle n'a jamais été déployée.
-
Ce modèle prend-il en charge le contrôle de mouvement ?
Non. Le 5069-L310ER-NSE est un contrôleur logique discret avec 0 axes de mouvement. Si votre application nécessite CIP Motion sur EtherNet/IP, vous devez choisir un modèle désigné "M", comme le 5069-L310ERM.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
