Détails du produit

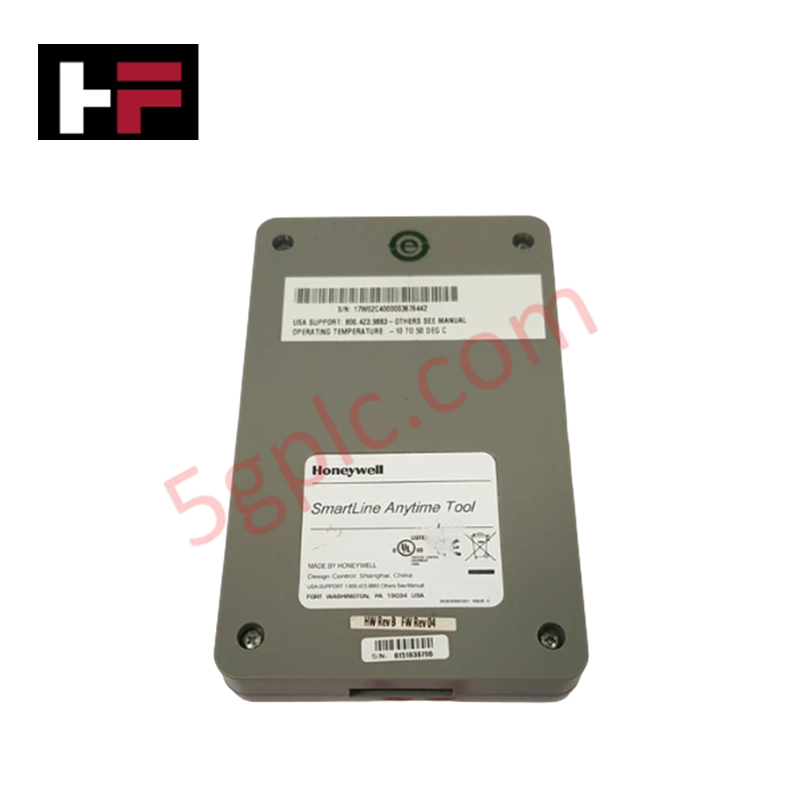

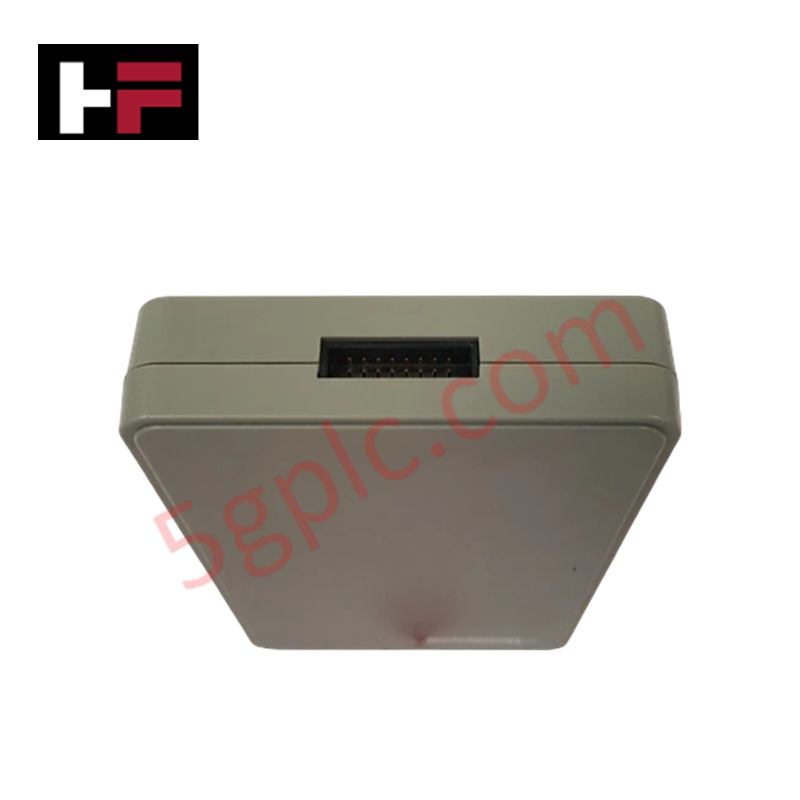

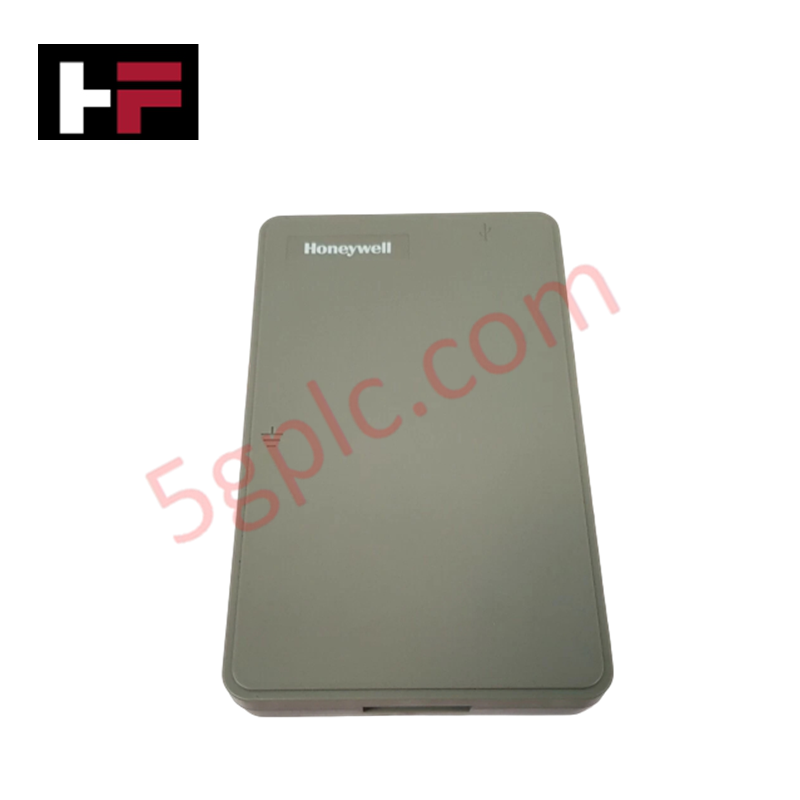

Le Honeywell 32303999-501, également référencé sous le nom de 32303999-501 SmartLine Configuration Tool, fonctionne comme un composant matériel dédié aux mises à jour du firmware par flash et à la configuration d’échange de modules électroniques au sein des réseaux d’instruments de terrain Honeywell SmartLine.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 32303999-501 |
| Marque | Honeywell |
| Origine | USA |
| Poids | Poids standard de la trousse d’outils |
| Dimensions | Format portable / de bureau |
| Température de fonctionnement | 10 à 50 °C |
| Consommation électrique | Alimentation via bus USB / boucle de terrain |
| Type de produit | Outil de configuration et de mise à jour du firmware |
| Compatibilité système | Transmetteurs Honeywell SmartLine |
| Mode de fonctionnement | Détection automatique des appareils via interface logicielle PC |
| Fonction clé | Reflash du firmware sur le terrain, configuration d’échange de modules |
Caractéristiques de l’instrumentation de contrôle des procédés et DCS
L’outil 32303999-501 s’interface avec les appareils de terrain configurés pour le protocole de boucle 4-20 mA HART sans perturber les circuits principaux de conditionnement du signal. Il établit des sessions de communication numérique directement via les bornes de l’instrument pour interroger les diagnostics du transmetteur et vérifier les profils d’étalonnage de compensation de jonction froide (CJC) sur les unités de température connectées. Lorsqu’il est intégré dans des boucles DCS plus larges, l’utilitaire valide la connectivité des appareils avant de déployer les images de firmware mises à jour via les canaux de communication numérique. Une isolation haute densité au sein du matériel d’interface empêche la propagation des bruits en mode commun et les courants de boucle de masse lors des reconfigurations actives sur le terrain.
Questions fréquemment posées
Q : Le 32303999-501 peut-il être utilisé pour reprogrammer un transmetteur SmartLine pendant que la boucle de procédé est en contrôle automatique ?
R : Non. Le lancement d’une mise à jour du firmware interrompt temporairement la sortie du signal de l’appareil et force la boucle du transmetteur à un état hors ligne ou en défaut. La boucle de contrôle doit être placée en mode manuel ou contournée avant d’initier la communication.
Q : L’outil nécessite-t-il une alimentation externe lorsqu’il est connecté à un transmetteur de terrain ?
R : L’appareil puise le courant de fonctionnement directement depuis la connexion de l’interface PC hôte ou la boucle de terrain active, ne nécessitant pas d’adaptateur secteur externe pour les opérations standard de diagnostic et de flash.
Consignes d’installation sur le terrain
- Vérifiez que la température ambiante du site est strictement comprise dans la plage opérationnelle spécifiée de 10 à 50 °C avant de connecter l’outil d’interface.
- Isolez ou placez la boucle DCS hôte en mode manuel pour éviter les arrêts de procédé lors de la configuration du transmetteur ou du reflash du firmware.
- Connectez le jeu de câbles de l’outil aux bornes de communication du transmetteur, en respectant la polarité correcte et en assurant un contact ferme des pinces.
- Assurez-vous que le PC hôte exécutant l’utilitaire logiciel est parfaitement mis à la terre pour éviter tout transfert de décharge électrostatique (ESD) vers l’électronique du transmetteur.
- Ne déconnectez pas le câble d’interface ni n’interrompez l’alimentation du PC pendant qu’un cycle de reflash du firmware écrit activement dans la mémoire flash de l’instrument.
