Détails du produit
Présentation

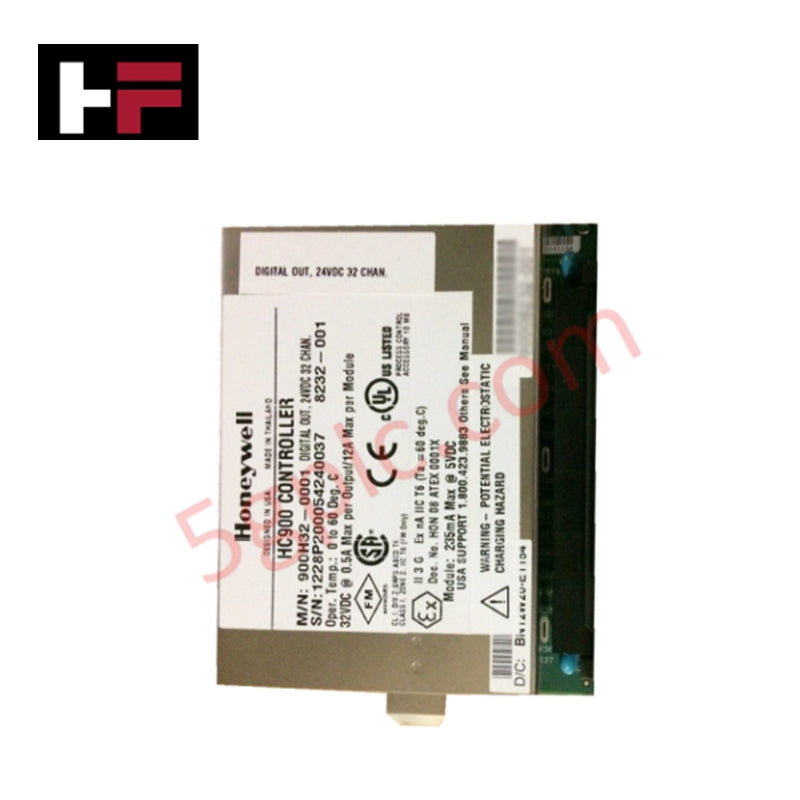

Le Honeywell 900H32-0001 est un module de sortie numérique 32 points conçu pour le contrôle de signaux discrets à haute densité. Chaque sortie est un canal à source de courant côté haut avec protection intégrée contre les surcharges, assurant un fonctionnement sûr et fiable pour les systèmes de contrôle de processus et d'automatisation. L'isolation galvanique en double groupe du module et son temps de réponse rapide de 6 ms garantissent des performances robustes dans les environnements industriels.
Spécifications techniques
-
Fabricant : Honeywell
-
Numéro de modèle : 900H32-0001
-
Type de produit : Module de sortie numérique 32 points
-
Sorties : 32 canaux à source de courant côté haut
-
Isolation galvanique : 2 groupes de 16 sorties
-
Tension de fonctionnement : 10,5–32 VCC
-
Tension de crête : 32 VCC
-
Chute de tension en ON : 0,15 VCC à 0,5 A de charge
-
Courant de charge maximal : 0,5 A par point, 6 A par groupe de canaux, 12 A max par module (charge résistive)
-
Courant d'appel maximal : 2 A pendant 10 ms
-
Courant de fuite maximal : 0,15 mA à 32 VCC
-
Charge minimale : 0,0 mA
-
Temps de réponse (OFF à ON / ON à OFF) : 6 ms
-
Protection contre les surcharges : Limitation active du courant par sous-groupes de 8 canaux ; le module ne nécessite pas de coupure d’alimentation après une panne
-
Fusibles : Limitation électronique
-
Poids : 3 kg
-
Pays d’origine : États-Unis
Caractéristiques principales
-
Sortie haute densité : 32 canaux dans un module compact pour des installations économes en espace
-
Commutation rapide : Temps de réponse de 6 ms permettant l’activation en temps réel des dispositifs de terrain
-
Sécurité contre les surcharges : Limitation active du courant protégeant le module et les dispositifs connectés
-
Isolation galvanique : Deux groupes isolés renforcent la protection du système
-
Fiabilité industrielle : Conçu pour un fonctionnement continu en environnements difficiles
Applications
Idéal pour le contrôle de relais, solénoïdes, actionneurs et autres dispositifs alimentés en courant continu dans des installations à grand nombre de canaux. Parfait pour le contrôle des processus, l’automatisation industrielle et les extensions modulaires de sorties.
FAQ
Q : Ce module peut-il piloter des lampes à incandescence ?
R : Oui, charge résistive jusqu’à 0,25 A par point avec une composante inductive maximale de 5 mH.
Q : Comment les pannes sont-elles gérées ?
R : Les pannes déclenchent une limitation active du courant dans les sous-groupes sans nécessiter de coupure d’alimentation.
Q : Quel est le temps de réponse des sorties ?
R : Les transitions OFF à ON et ON à OFF se produisent en moins de 6 ms.
