Détails du produit
Présentation du produit

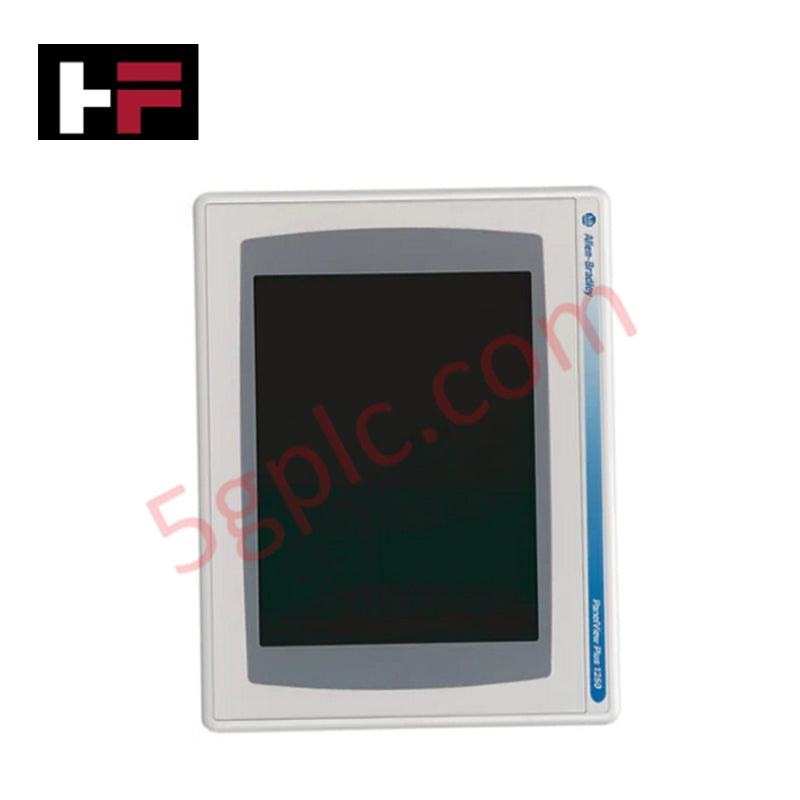

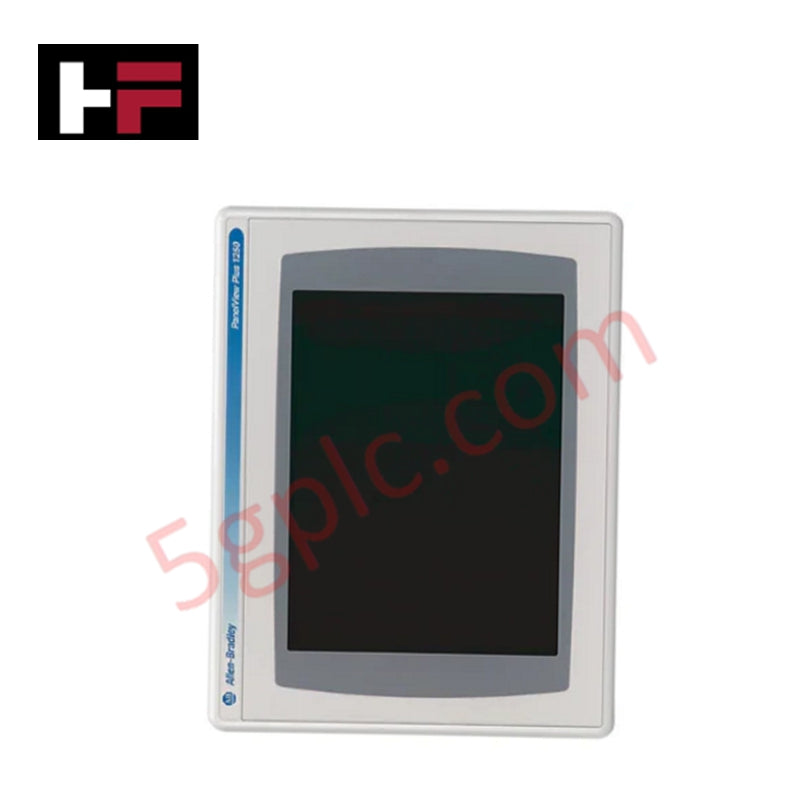

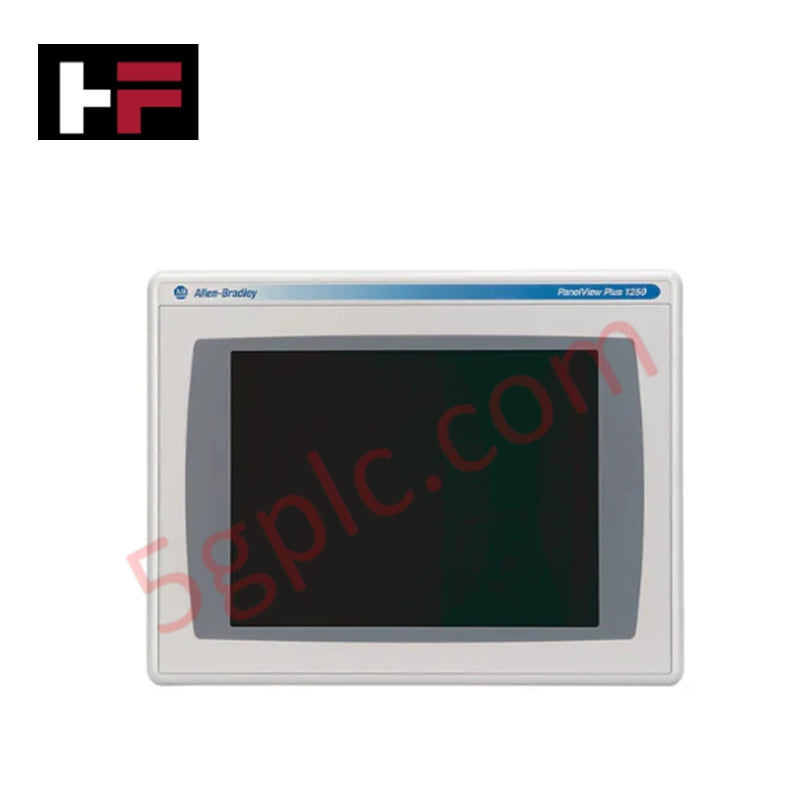

Le Allen Bradley 2711P-RDT12H sert d'interface principale de visualisation pour la série de terminaux PanelView Plus 1250. Cet écran TFT à matrice active couleur de 12,1 pouces offre une surveillance et un contrôle haute résolution pour des processus d'automatisation complexes. Doté d'un rétroéclairage spécialisé à haute luminance, ce module garantit une lisibilité de l'écran dans des conditions d'éclairage difficiles. Nous fournissons ce module 100 % Neuf et d'Origine Usine, offrant un remplacement impeccable pour restaurer la clarté et la réactivité tactile de votre système IHM.
Spécifications techniques
Le 2711P-RDT12H utilise une technologie professionnelle à cristaux liquides pour fournir des données graphiques précises :
| Caractéristique | Spécification |
| Taille de l'écran | 12,1 pouces en diagonale |
| Type d'écran | Écran LCD TFT couleur à matrice active |
| Résolution | 800 x 600 (SVGA) |
| Luminance | 1000 cd/m² (Nits) |
| Technologie tactile | Résistif analogique 8 fils |
| Durée de vie tactile | 1 million d'actions |
| Profondeur des couleurs | Graphiques couleur 18 bits |
| Tension d'entrée | 24 V CC (via module logique) |
| Force d'activation | 10 g à 110 g |
| Poids | 5,00 lbs (2,27 kg) |
Avantages techniques
-
Visibilité à haute luminance : Ce module version "H" offre une luminosité de 1000 Nits, soit près de trois fois la luminance des écrans industriels standards. Cette intensité surmonte les environnements à forte lumière ambiante et les reflets, garantissant que les opérateurs lisent avec précision les alarmes critiques à distance.
-
Toucher résistif analogique de précision : L'interface résistive 8 fils offre une précision et une stabilité supérieures dans le temps comparée aux alternatives 4 ou 5 fils. Elle enregistre les entrées des mains gantées, stylets ou doigts, assurant la continuité opérationnelle dans des environnements industriels exigeants.
-
Intégration modulaire fluide : Le 2711P-RDT12H se connecte directement aux modules logiques PanelView Plus 1250. Cette architecture modulaire permet un remplacement rapide du seul composant écran, évitant le coût plus élevé du remplacement complet de l'ensemble communication et traitement.
-
Gestion thermique industrielle : Le module gère une consommation maximale de 70 W tout en maintenant la stabilité de l'affichage. Le design robuste du châssis dissipe efficacement la chaleur, évitant le jaunissement ou l'assombrissement localisé souvent observé sur des panneaux non originaux ou reconditionnés.
-
Graphismes haute fidélité : Le support couleur 18 bits permet des symboles IHM complexes en rendu 3D et des arrière-plans dégradés réalistes. Cette clarté améliore la rapidité de réaction des opérateurs en différenciant clairement les différents états de processus et niveaux d'alarme.
FAQ
-
Cette unité 2711P-RDT12H est-elle vraiment neuve ?
Oui. Nous fournissons uniquement des modules 100 % Neufs dans leur emballage d'origine usine. Chaque unité conserve sa pleine durée de vie du rétroéclairage à 1000 nits et sa surface tactile impeccable, qui sont les premiers composants à se dégrader sur des unités d'occasion ou « surplus ».
-
Quelle est la différence entre le 2711P-RDT12H et le 2711P-RDT12C standard ?
Le "H" dans 2711P-RDT12H signifie Haute Luminosité. Bien que les deux partagent la même résolution et dimensions, le 12H offre 1000 cd/m² de luminance, ce qui le rend adapté aux zones à éclairage intense ou aux installations exposées à l'extérieur où le 12C apparaîtrait délavé.
-
Ce module inclut-il le module logique ou les ports de communication ?
Non. Ce numéro de pièce représente le module d'affichage uniquement. Vous devez le clipser sur votre module logique existant de la série 1756 ou PanelView Plus (contenant le CPU, la RAM et les ports) pour créer un terminal fonctionnel.
-
Comment installer le module pour garantir une étanchéité IP65/NEMA 4X ?
Assurez-vous que le joint d'étanchéité repose à plat et reste exempt de débris lors de l'installation. Serrez uniformément les clips de fixation au couple spécifié. Un bon positionnement empêche l'entrée d'humidité et de poussière dans le compartiment électronique.
