Détails du produit

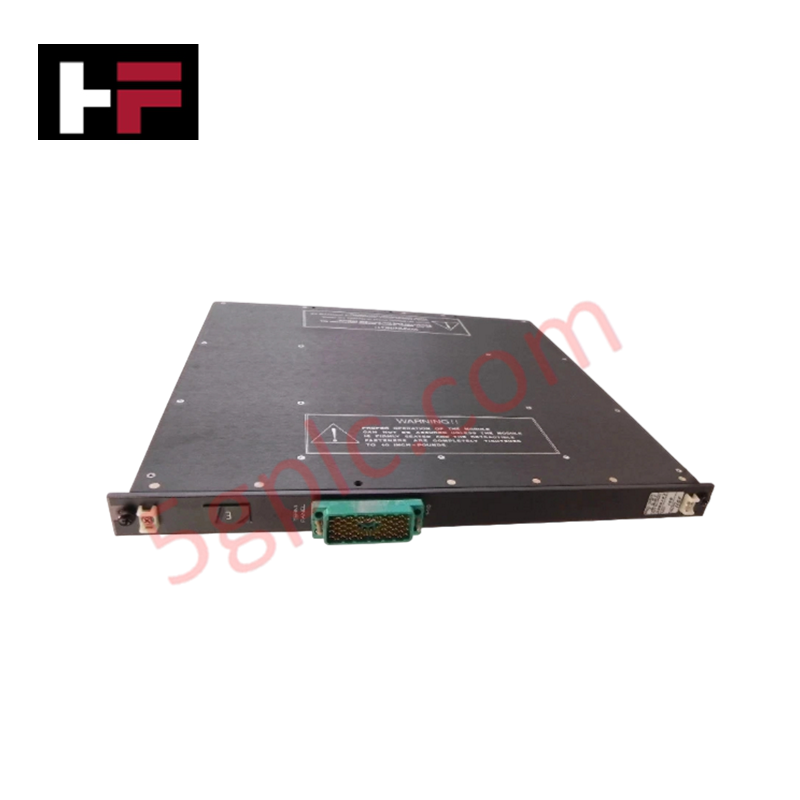

Conçu pour l’exécution de sorties numériques dans les systèmes instrumentés de sécurité, le Triconex 2651-100 (module d’assemblage de sorties numériques 2651) assure une exécution physique et électrique directe. Le matériel traite la logique de sécurité interne pour produire des commandes de commutation de 115 VAC destinées aux actionneurs de terrain critiques, garantissant une activation déterministe dans les boucles d’arrêt d’urgence.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2651-100 |
| Marque | Triconex |
| Origine | États-Unis |
| Poids | 2.65 kg (5.84 lbs) |
| Dimensions | Module enfichable pour emplacement standard de châssis Tricon |
| Température de fonctionnement | 0 deg C to 60 deg C (32 deg F to 140 deg F) |
| Consommation électrique | Alimenté par le bus de fond de panier du système |
| Tension de fonctionnement | 115 VAC |
| Température de stockage | -40 deg C to 85 deg C (-40 deg F to 185 deg F) |
| Humidité relative | 5% to 95% sans condensation |
Certification SIL3 et architecture à redondance modulaire triple
Conçu pour les applications instrumentées de sécurité à haute intégrité, ce module contribue à la conformité à la certification SIL3 en exécutant les commandes de contrôle sur les branches d’une architecture à redondance modulaire triple (TMR) 2oo3. Les circuits internes intègrent une isolation galvanique robuste et des barrières optiques afin d’assurer la séparation électrique entre les voies, d’empêcher la propagation des défauts entre voies et de garantir l’exécution de l’état de sécurité en cas de transitoires de tension ou d’anomalies des rails d’alimentation.
Foire aux questions
Q : Le module 2651-100 prend-il en charge le remplacement à chaud dans un châssis Triconex actif ?
A : Oui, le module peut être remplacé sous tension, mais il faut respecter strictement les procédures de maintenance du système afin d’éviter toute transition involontaire du vote TMR.
Q : Comment le module gère-t-il les charges inductives des solénoïdes et des vannes de terrain connectés ?
A : La logique de commutation interne est conçue avec une protection contre les transitoires de qualité industrielle afin de gérer les charges inductives en toute sécurité, sans réduire la durée de vie des contacts de relais ni des commutateurs à semi-conducteurs.
Consignes d’installation sur le terrain
- Vérifiez que l’alimentation de l’emplacement et les rails du fond de panier sont parfaitement stables avant d’insérer ou d’extraire le module du rack de châssis Tricon.
- Assurez-vous que le module est complètement inséré dans le connecteur du fond de panier et serrez toutes les fixations de verrouillage mécaniques afin de maintenir un contact électrique fiable.
- Acheminez le câblage de terrain dans les chemins de câbles à haute intégrité prévus à cet effet, en le séparant physiquement des lignes électriques à haute tension pour éviter les interférences électromagnétiques.
- Vérifiez que la température ambiante de l’enceinte reste strictement comprise entre 0 deg C et 60 deg C pendant le fonctionnement à pleine charge.
