Détails du produit
Description du produit

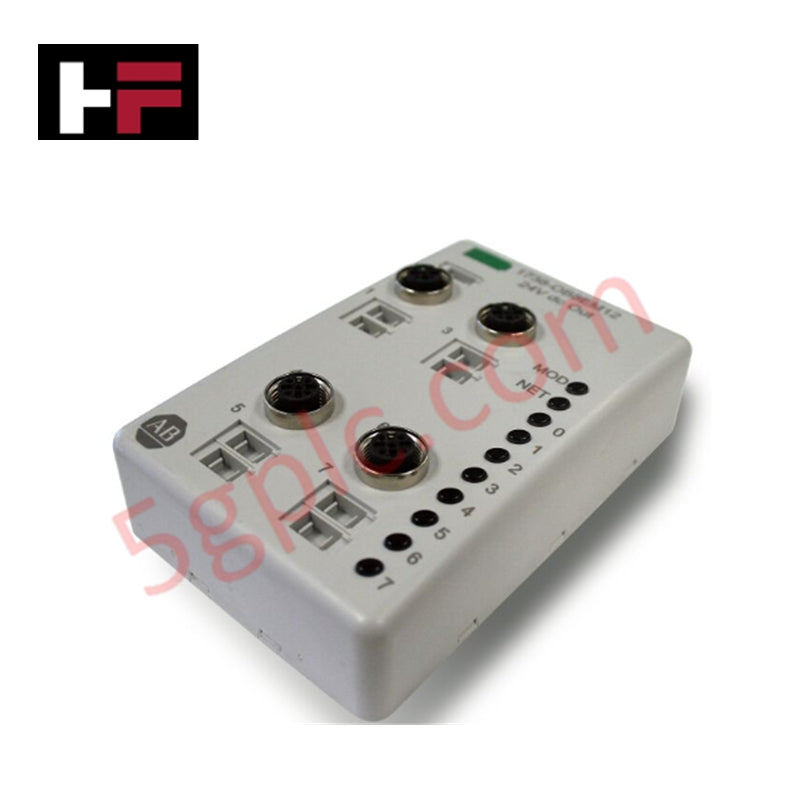

Le 1738-OB8EM8 est un module d’E/S distribué à haute durabilité de la famille Allen-Bradley ArmorPoint, spécialement conçu pour les applications « sur machine ». Ce module facilite le contrôle décentralisé en permettant le montage des points d’E/S directement sur les machines, réduisant ainsi considérablement l’espace nécessaire dans les armoires et les câblages complexes. Il dispose de huit sorties DC sourcing non isolées, ce qui le rend idéal pour piloter des actionneurs, des électrovannes et des indicateurs dans une architecture 24V DC.
Conçu pour résister aux conditions industrielles rigoureuses, le 1738-OB8EM8 (Numéro de pièce : 1738-OB8EM8) est logé dans un boîtier robuste étanche IP67 offrant une protection supérieure contre la poussière, les jets d’eau et l’immersion dans les liquides de refroidissement. La connexion s’effectue via des connecteurs M8 (Pico) standard de l’industrie, garantissant une interface sécurisée et résistante aux vibrations, essentielle pour les lignes automobiles, de manutention et de transformation agroalimentaire.
Caractéristiques techniques
-
Marque : Allen-Bradley (Rockwell Automation)
-
Référence : 1738-OB8EM8
-
Configuration des sorties : 8 sorties sourcing (PNP), 1 groupe de 8
-
Type de connexion : Connecteurs circulaires M8 (Pico)
-
Tension nominale de fonctionnement : 24V DC
-
Plage de tension de fonctionnement : 10V DC à 28,8V DC
-
Protection d’isolation : 50V (continu) Type d’isolation de base
-
Indice de protection du boîtier : IP67 / NEMA 4X & 6P (étanche)
-
Température de fonctionnement : -20 °C à 60 °C (-4 °F à 140 °F)
-
Température de stockage : -40 °C à 85 °C (-40 °F à 185 °F)
-
Humidité relative : 5 à 95 % (sans condensation)
-
Résistance aux vibrations : 5 g @ 10 à 500 Hz
-
Poids physique : 0,23 kg (0,50 lbs)
Scénarios d’utilisation
L’ArmorPoint 1738-OB8EM8 est le choix privilégié pour les environnements industriels où une armoire de commande traditionnelle est trop éloignée des dispositifs de terrain ou lorsque l’environnement machine est trop humide pour des modules IP20 standard. Son encombrement compact M8 permet des regroupements de sorties à haute densité sur des bras robotiques ou des segments de convoyeurs modulaires.
FAQ technique
Quelle est la signification du suffixe « EM8 » dans ce module ArmorPoint ?Le « E » indique une protection électronique par fusible ou des capacités de diagnostic améliorées communes à la gamme ArmorPoint, tandis que « M8 » précise la norme du connecteur physique. Cela permet un remplacement rapide des câbles sans risque d’inversion des fils.
Ce module nécessite-t-il une base de montage séparée ?Les modules ArmorPoint comme le 1738-OB8EM8 sont conçus pour faire partie d’un ensemble plus large. Bien qu’ils soient certifiés « sur machine », ils doivent être correctement intégrés à la structure de la carte arrière ArmorPoint et au bus d’alimentation pour fonctionner dans le réseau (tel que EtherNet/IP ou DeviceNet).
