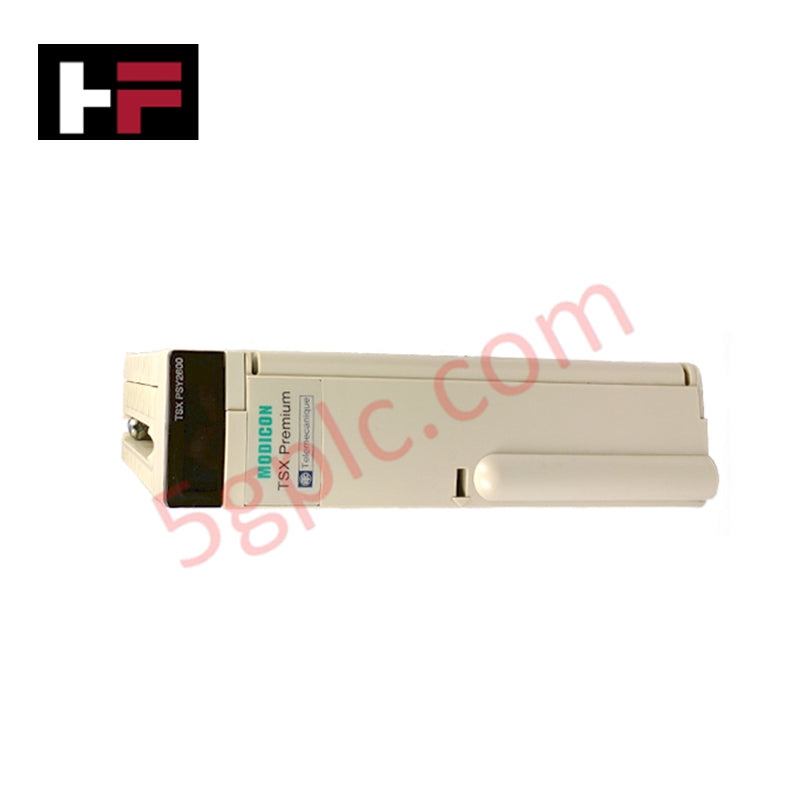

Module d'alimentation Schneider Electric TSXPSY2600M Modicon Premium

Présentation du produit

Le Schneider Electric TSXPSY2600M fournit une alimentation électrique à haute stabilité pour la plateforme d'automatisation Modicon Premium. Ce module convertit une entrée AC à large plage (100V à 240V) en tensions régulées de 5V DC et 24V DC pour alimenter le backplane du PLC, les processeurs internes et les capteurs de terrain. Il présente un format de module standard qui s’intègre directement dans le rack Premium, garantissant une distribution efficace de l’énergie avec une perte thermique minimale. Nous fournissons cette alimentation en équipement d’origine 100 % neuf dans un emballage scellé en usine, assurant le plus haut niveau d’intégrité du système et de disponibilité.

Caractéristiques techniques

Le TSXPSY2600M délivre une puissance secondaire totale de 26 W avec des sorties dédiées pour les dispositifs logiques et côté terrain.

• Tension primaire : 100...240 V AC (Plage opérationnelle : 85...264 V)

• Fréquence réseau : 50/60 Hz (Limites : 47…63 Hz)

• Puissance secondaire (totale) : 26 W

• Courant de sortie secondaire : * 5 A à 5 V DC

• 0,5 A à 24 V DC (Alimentation capteurs)

• 0,6 A à 24 V DC (Alimentation relais)

• Type de protection : Fusible temporisé interne 4A (5 x 20 mm)

• Protection secondaire : Surcharge, surtension et court-circuit

• Immunité aux microcoupures : 10 ms

• Rigidité diélectrique : 2000 V primaire/terre et primaire/secondaire

• Poids : 1,12 lb (0,51 kg)

• Température de fonctionnement : 32 à 140 °F (0 à 60 °C)

Avantages techniques

• Diagnostic complet des défauts : Le module utilise trois voyants LED distincts pour fournir un état en temps réel. Une LED verte "OK" confirme la présence des tensions internes, une seconde LED verte surveille la tension des capteurs (24V), et une LED rouge "BAT" alerte les opérateurs en cas de défaut de batterie. Cela permet aux techniciens d’identifier les pannes d’alimentation ou de secours sans ouvrir l’armoire.

• Résistance aux fluctuations d’alimentation : Le TSXPSY2600M intègre un tampon d’immunité qui gère les microcoupures jusqu’à 10 ms. Cette fonction évite les redémarrages inutiles du système lors de baisses momentanées de tension fréquentes dans les environnements industriels lourds.

• Protection du circuit secondaire : La protection intégrée contre les surtensions et les courts-circuits du circuit secondaire protège les modules processeurs et E/S sensibles. En cas de court-circuit côté terrain, l’alimentation isole la panne, évitant des dommages catastrophiques à l’ensemble du rack PLC.

• Nombreuses certifications marines et industrielles : Ce module possède plusieurs certifications dont ABS, BV, DNV, GL et LR. Ces homologations garantissent un fonctionnement fiable sous les conditions de forte vibration et de salinité rencontrées en milieu maritime et offshore.

• Entrée AC universelle : La large plage d’entrée (85...264 V AC) élimine le besoin de transformateurs abaisseurs externes dans les installations mondiales. Cette flexibilité simplifie la gestion des pièces de rechange pour les organisations internationales opérant sur différents réseaux électriques régionaux.

Questions fréquentes

• Puis-je remplacer le fusible interne s’il grille ?

  Oui. Le module contient un fusible temporisé standard 4A, 5 x 20 mm dans le circuit primaire. Cependant, un fusible grillé indique souvent une surtension primaire ou un défaut interne sous-jacent ; il faut toujours rechercher la cause de la panne avant de le remplacer.

• À quoi sert la sortie d’alimentation relais 24V DC ?

  Le TSXPSY2600M fournit une sortie dédiée de 0,6 A spécifiquement pour l’alimentation des relais. Cela sépare le bruit de commutation haute fréquence des relais mécaniques de l’alimentation capteurs de 0,5 A, garantissant des signaux plus propres pour les entrées analogiques ou numériques sensibles.

• Ce module supporte-t-il le remplacement à chaud ?

  Schneider Electric recommande de couper l’alimentation du rack avant de retirer ou d’installer les modules d’alimentation afin d’éviter les arcs électriques et de garantir que le backplane s’initialise correctement au redémarrage.

• Comment savoir que cette unité est neuve ?

  Nous garantissons que chaque TSXPSY2600M est 100 % neuf. L’unité est expédiée dans son emballage original
