Détails du produit
Présentation du produit

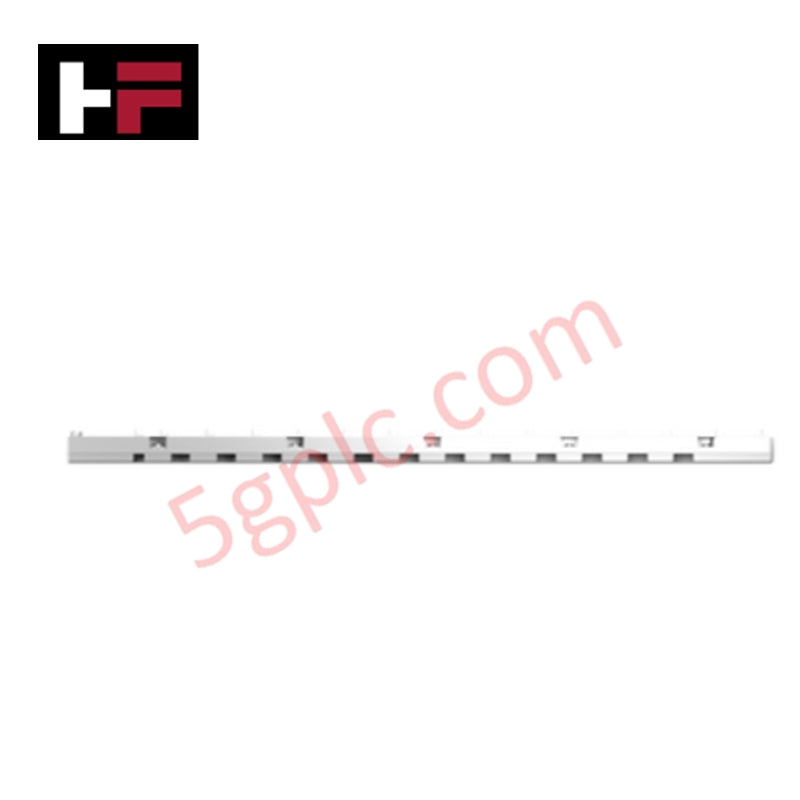

Le BMXXBP1200 sert de base structurelle et de données pour la plateforme d’E/S Modicon X80 de Schneider Electric. Ce rack à 12 emplacements facilite la communication à haute vitesse entre les processeurs BMXP34, les modules d’alimentation et les modules d’application spécifiques. En tant que composant 100 % neuf et d’origine , il garantit la stabilité du bus et l’intégrité de la distribution électrique pour des architectures complexes de PAC (Contrôleur Automatisé Programmable).
Caractéristiques techniques
Le tableau suivant présente les paramètres physiques et électriques essentiels pour l’intégration :
| Caractéristique | Spécification |
| Nombre d’emplacements | 12 emplacements Bus X |
| Processeurs compatibles | Modicon M340 (BMXP34) |
| Consommation électrique | 0,17 W (empreinte thermique ultra-faible) |
| Interface électrique | 1 connecteur (XBE) pour modules d’extension |
| Température de fonctionnement | 32…140 °F (0…60 °C) |
| Indice de protection | IP20 |
| Résistance aux vibrations/chocs | Conforme à la norme EN/IEC 61131-2 |
| Poids | 2,80 lb (1,27 kg) |
Avantages techniques
-
Scalabilité haute densité : Le format 12 emplacements minimise l’encombrement dans l’armoire tout en maximisant la capacité d’E/S. Les ingénieurs peuvent regrouper de nombreuses boucles d’automatisation dans un seul rack, réduisant ainsi le besoin de multiples câbles d’extension.
-
Intégration fiable en panneau : L’unité supporte un montage polyvalent via quatre vis M4, M5 ou M6 directement sur un panneau ou une plaque de fixation. Ce mode de fixation robuste élimine les pertes de signal dues aux vibrations dans les environnements industriels lourds.
-
Résilience électromagnétique : Le BMXXBP1200 respecte les normes EN/IEC 61000-6-5 et EN/IEC 61850-3. Il maintient l’intégrité des données dans des lieux à forte pollution électrique, tels que les postes électriques ou les centres de commande moteurs.
-
Conformité mondiale : La certification complète incluant UL, CSA, RCM et Marine marchande (IACS E10) garantit que ce backplane répond aux normes de sécurité et maritimes requises pour un déploiement international.
Questions fréquentes
-
Le BMXXBP1200 prend-il en charge la communication backplane Ethernet ?
Non, le BMXXBP1200 dispose d’un backplane Bus X . Si votre application nécessite des capacités backplane Ethernet (Ethernet + Bus X), vous devez utiliser le BMXXBP1200H ou la série BMXEBP.
-
Quelles alimentations sont compatibles avec ce rack ?
Ce backplane accepte toute la gamme des modules d’alimentation BMXCPS. Veillez à calculer la consommation totale en courant de vos 12 modules pour choisir l’alimentation appropriée (par exemple, BMXCPS2000 ou BMXCPS3500).
-
Puis-je étendre le système au-delà de ces 12 emplacements ?
Oui. Le connecteur d’extension XBE intégré vous permet de relier plusieurs racks à l’aide des modules d’extension BMXXBE1000 et des câbles d’interconnexion.
-
Ce produit est-il livré dans son emballage d’origine ?
Nous garantissons qu’il s’agit d’un produit 100 % neuf Schneider Electric dans sa boîte d’origine avec tous les scellés d’usine intacts, assurant une conformité totale aux normes de fiabilité E-E-A-T.
